MKS质量流量计工业级三维建模作品

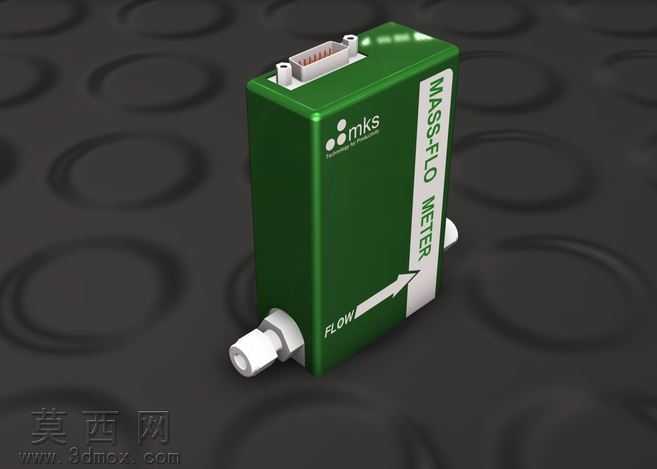

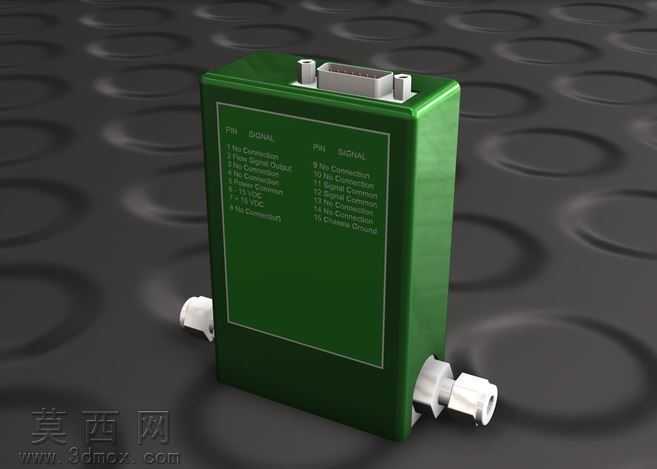

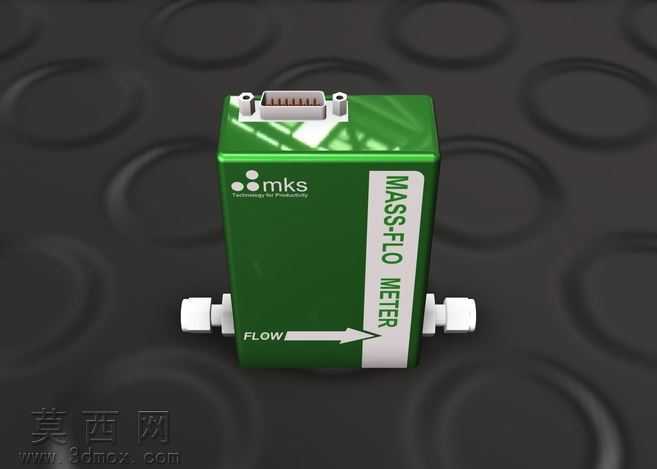

本作品为MKS品牌质量流量计的高精度三维建模成果，建模过程严格参照实物1:1比例还原，完整复现了该款工业流量检测仪表的全部结构细节。建模阶段首先梳理产品的整体拓扑结构，将模型拆分为主体壳体、流体进出接头、顶部电气接插件、标识铭牌四大核心模块，各模块独立建模后再进行精准装配，确保各部件的相对位置、配合公差完全匹配实物装配逻辑。主体壳体部分采用拉伸加倒角的建模逻辑，还原了长方体壳体的边角圆润过渡效果，表面的品牌标识区域做了精准的凹陷处理，侧面的流向指示箭头、MASS-FLO METER字样均通过曲面贴图结合凹凸映射实现，还原了实物丝印标识的质感。流体进出接头部分还原了快插式接头的阶梯轴结构，接头端部的白色密封段、金属卡箍结构都做了独立建模，还原了接头的装配层级，能够清晰展示管路连接的配合结构。顶部的D-sub型电气接插件部分，精准还原了插针排布、接插件固定耳、安装螺丝孔的细节，接插件与壳体的衔接处做了密封凸台的结构还原，符合工业仪表的防护设计逻辑。材质渲染阶段，主体壳体采用深绿色哑光工业塑料材质，调整了材质的粗糙度、反光度参数，还原了工业仪表外壳的磨砂质感，避免过度反光造成的失真；接头部分采用白色工程塑料搭配金属卡箍的材质组合，金属卡箍调整了金属度与粗糙度参数，还原了镀锌金属件的哑光金属质感；标识部分采用白色哑光印刷材质，与壳体材质形成清晰的视觉区分；背景采用带环形压纹的深灰色工业台面，搭配柔和的三点布光，主光从侧上方打亮产品主体，补光弱化暗部死黑，轮廓光勾勒产品边缘，既突出了产品的结构轮廓，也营造出工业产品展示的专业氛围。建模过程中对产品的内部安装逻辑也做了预留，壳体的壁厚、内部元器件的安装空间都参照实物参数设置，模型可直接用于工业产品展示、气动系统装配模拟、产品宣传素材制作等场景，各部件均做了分层命名管理，方便后续进行结构拆解、工程图导出等二次操作。
