带叉老板机械零件三维结构设计

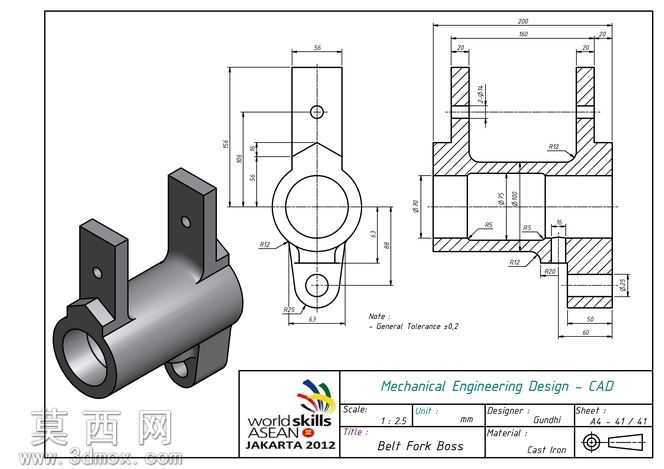

本作品为叉架类机械零件带叉老板的三维设计成果，建模过程严格遵循机械设计规范，以二维工程图纸的尺寸标注为核心依据，在三维建模软件中完成全参数化建模，确保每一处结构尺寸与工程图要求完全匹配，未注公差按照通用机械零件公差标准执行，保证模型的尺寸精度符合实际生产加工要求。建模过程首先完成主体套筒结构的搭建，精准还原套筒的内孔直径、外圆尺寸、轴向长度等核心参数，保证套筒的同轴度公差符合设计要求；随后完成上部叉形支耳结构的建模，精准定位支耳的安装孔位置、支耳间距、支耳厚度等参数，确保支耳与主体套筒的连接过渡自然，无应力集中的尖锐棱角，所有过渡圆角均按照图纸要求设置。模型完成基础建模后，对零件的所有结构细节进行逐一核对，包括侧面凸台结构、下部定位凸缘、各部位的倒角与退刀槽结构，确保无遗漏的设计细节，同时对模型进行几何检查，修复建模过程中可能出现的破面、重叠面等几何错误，保证模型的几何完整性。材质设置上为零件赋予铸铁材质属性，还原铸铁零件的哑光金属质感，渲染过程采用柔和的工业产品打光方式，清晰展现零件的立体结构与各部位的轮廓关系，同时配套完成对应二维工程图的绘制，包含主视图、剖视图、局部视图等完整视图表达，清晰标注所有尺寸、公差、技术要求，完整呈现零件的结构信息。设计过程充分考虑该零件的实际使用场景，作为传动系统中的叉架类支撑零件，其结构既要保证套筒部位与轴类零件的配合精度，又要保证叉形支耳部位与其他连接件的安装匹配度，建模过程中对安装孔的位置度、配合面的表面粗糙度相关结构都做了精准还原，确保三维模型可直接用于后续的虚拟装配、干涉检查、工程出图以及加工工艺规划等环节，为该零件的生产制造提供精准的三维数字模型支撑。
