川崎ZX6R赛车转向连板结构设计

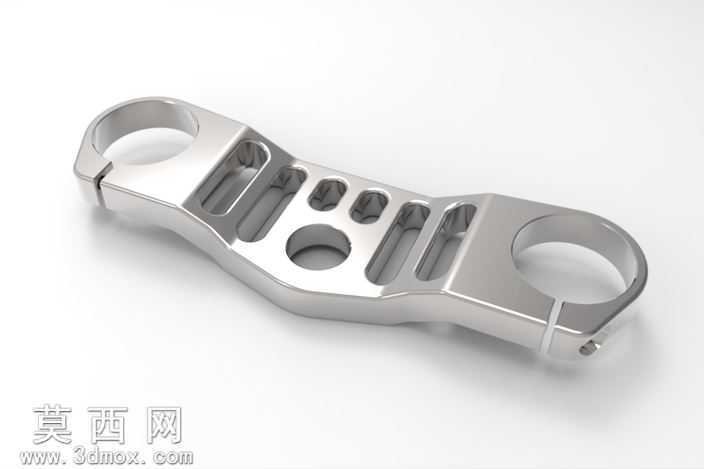

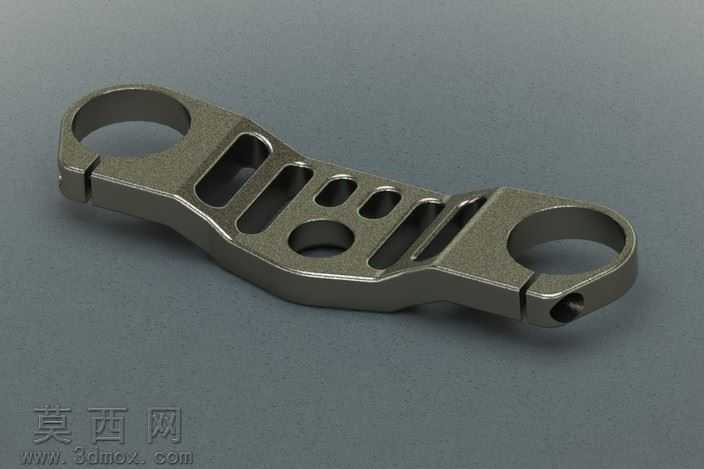

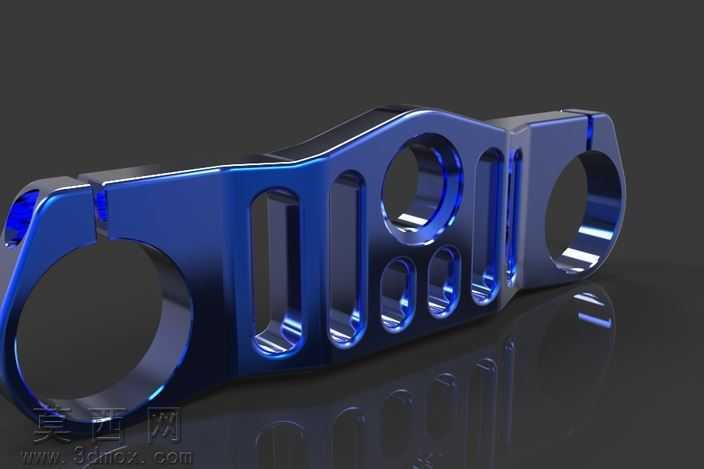

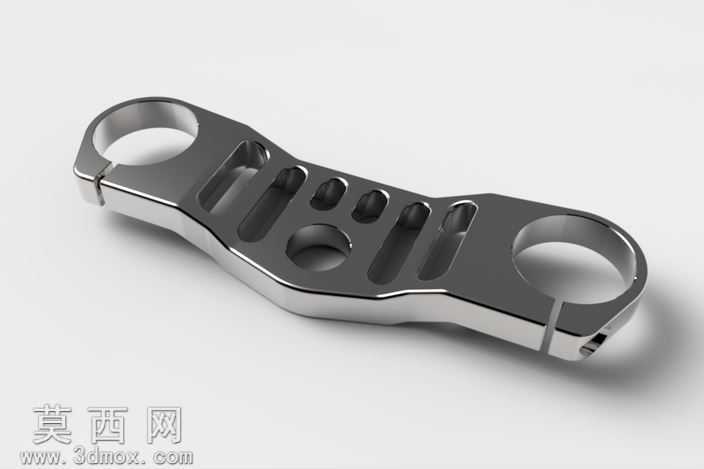

本作品为川崎ZX6R赛车配套的转向连板三维建模设计，建模阶段以实车测绘数据为核心基准，先通过草图绘制勾勒出连板的整体轮廓，精准定位两端前减震安装孔的中心距、孔径公差，确保与原厂前减震筒的装配匹配度。建模过程中采用参数化设计逻辑，对连板主体的受力区域进行结构强化，在非受力区域设计多组长条形镂空减重槽，同时预留了方向把安装孔、仪表固定位等功能接口，所有安装孔位均做了沉台倒角处理，避免装配时出现应力集中问题。材质设定阶段选用高强度铝合金作为模拟材质，通过材质编辑器调整金属粗糙度、反射率参数，还原出锻造铝合金经CNC加工后的细腻金属质感，边缘的高光倒角、镂空槽内部的加工纹理都做了精细化的材质表现。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度角投射，突出连板的曲面起伏与结构轮廓，辅光源补亮暗部区域避免阴影死黑，添加微弱的环境反射效果让金属表面的光影过渡更自然真实。设计思路上围绕赛车轻量化与高强度的核心需求，在保证结构刚性满足赛道激烈驾驶受力要求的前提下，通过拓扑优化去除冗余材料，相比原厂铸铁连板大幅降低簧下质量，提升转向响应速度，镂空结构同时兼顾了散热与视觉竞技感，整体造型线条硬朗流畅，所有过渡圆角均经过受力仿真验证，既满足机械性能要求，也具备改装部件的视觉冲击力，完整还原了高性能赛车转向部件的设计逻辑与工艺特征。
