多辐条亮面铝合金汽车轮毂设计

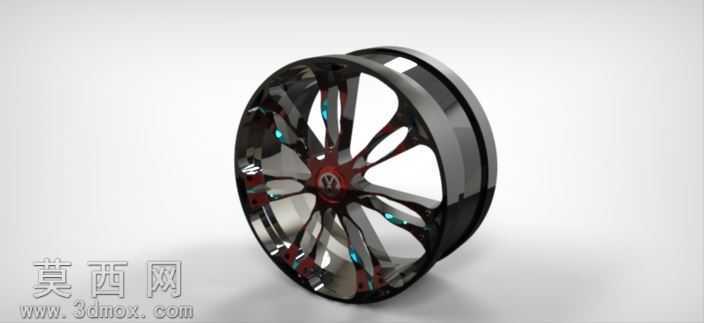

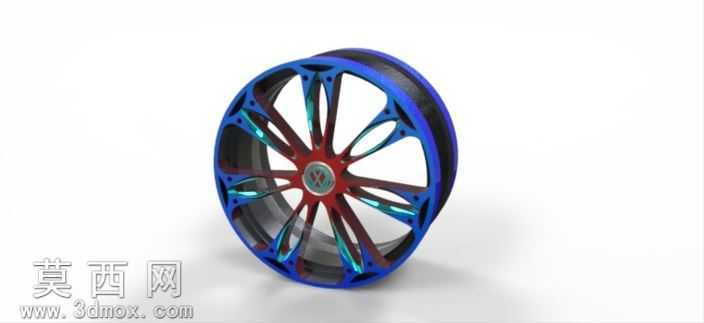

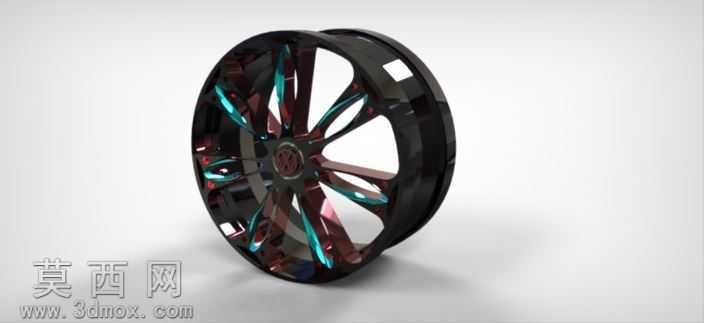

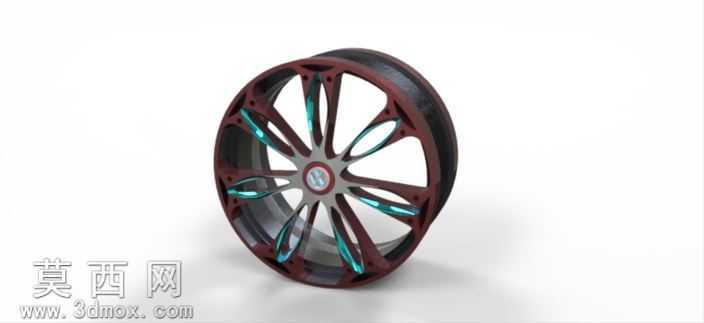

本作品为汽车用铝合金轮毂三维设计，建模阶段以回转体基础特征为核心，先通过草图绘制轮毂的整体外轮廓截面，标注轮辋直径、轮辐安装节圆直径、中心孔孔径、偏距等核心装配参数，利用旋转特征生成轮毂的基础基体，确保轮辋部分的胎圈座、轮缘结构完全符合民用乘用车轮胎的装配尺寸规范，避免后续装配出现干涉问题。轮辐部分采用多辐条分叉式造型设计，先绘制单根辐条的空间引导线与截面轮廓，通过扫描特征生成单根辐条实体，再利用圆周阵列功能围绕轮毂中心轴完成所有辐条的均匀排布，每根辐条做了渐变式截面处理，靠近中心安装座的位置截面更宽厚以保障结构强度，靠近轮辋的位置逐渐收窄做轻量化处理，同时在辐条表面预留了装饰嵌件的安装槽位。建模过程中对所有棱边做了不同半径的圆角过渡处理，既消除应力集中隐患提升结构可靠性，也让整体造型更流畅顺滑。材质与渲染阶段，轮辋与辐条主体采用高光亮黑电镀铝合金材质，调整材质的反射率、粗糙度参数，模拟真实电镀金属的镜面反射效果与深邃的金属质感，中心安装座区域采用哑光红配色做撞色处理，中心标识区域做金属镀铬质感，辐条侧面的装饰槽内添加了半透明的蓝绿色反光材质模拟氛围装饰效果，渲染时搭建了柔和的摄影棚光照环境，添加多盏区域光与环境反射贴图，突出金属表面的高光层次与反射细节，还原真实轮毂的精致视觉效果。结构设计上兼顾了强度与轻量化需求，轮辐采用镂空式设计在不降低结构刚性的前提下减少整体重量，中心安装座做了加厚处理并预留了螺栓安装孔的沉台结构，轮辋内部做了加强筋结构提升抗冲击能力，整体造型兼具运动感与精致感，适配家用轿车的改装升级需求，建模过程中所有特征均保留参数化历史记录，可根据不同车型的装配参数快速调整尺寸，适配不同规格的轮胎与安装需求。
