宝马E46遥控车钥匙外观结构设计

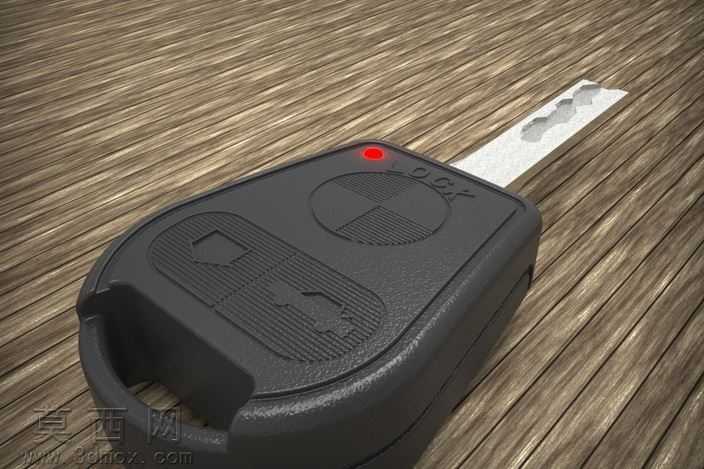

本作品围绕宝马E46车型的遥控车钥匙展开三维设计，依托CATIA V5R19平台完成全流程建模与渲染工作，完整还原了该款经典直板车钥匙的外观形态与结构细节。建模阶段首先以实物比例为基准搭建整体骨架，确定钥匙主体外壳与金属钥匙胚的装配关系，外壳部分采用实体建模结合曲面修整的方式，精准还原外壳边缘的圆弧过渡、握持区域的内凹弧度，以及挂绳孔位的环形结构，保证模型的握持手感还原度与实物一致。按键区域的建模充分还原了两个功能按键的凹凸形态，分别对应锁车与解锁车辆的功能标识，按键表面的防滑纹理采用阵列凸起的细条纹设计，既还原了实物的触感细节，也保证了渲染阶段的材质表现真实度。金属钥匙胚部分通过拉伸与切削特征模拟真实钥匙的齿形结构，边缘做了细微的倒角处理，还原金属加工后的锐利又不割手的质感。材质与渲染阶段，钥匙外壳采用磨砂黑色塑料材质，调整材质的粗糙度与哑光反射参数，模拟原车钥匙长期使用后的细腻磨砂质感，避免塑料材质出现过度反光的失真问题；按键区域的材质与外壳保持同色系但微调粗糙度，突出按键与壳体的层次区分；顶部的指示灯采用半透明红色塑料材质，添加微弱的自发光参数，还原指示灯的通透视觉效果；金属钥匙胚采用拉丝金属材质，调整金属纹理的走向与反射强度，模拟钥匙金属胚的冷硬金属质感，同时在金属表面添加极细微的使用划痕贴图，提升模型的真实感。场景搭建选用木纹桌面作为承载面，调整木纹的纹理走向与反光度，采用柔和的侧方打光方案，让钥匙的轮廓阴影自然投射在木纹表面，突出钥匙整体的立体感与材质细节。设计过程中充分考量了该款钥匙的经典造型特征，保留了外壳表面的宝马圆形标识浮雕细节，以及壳体表面的细微合模线结构，所有结构比例严格参照实物尺寸校准，既保证了外观的高度还原，也让模型可用于钥匙外壳改装、周边配件开发等相关设计参考场景，完整呈现了经典老款车型遥控钥匙的工业设计细节与结构特征。
