米制溶剂焊接PVC活接管件结构设计

　　连接强度可达到管材本体强度的85%以上，完全满足常规低压流体输送的抗拉、抗内压要求。承口段的外壁做了环形加强筋设计，避免溶剂粘接时外力挤压导致承口变形，同时也能提升接头整体的抗外载荷能力，在管路存在轻微震动、地基沉降的场景下，加强筋结构可以分散接口处的应力集中，降低接口开裂渗漏的概率。中间的活接衔接段采用锥面配合结构，配合专用的橡胶密封圈实现端面密封，拧紧活接螺帽时，锥面会均匀挤压密封圈，让密封圈产生均匀的压缩变形，完全填充配合面的微观间隙，这种密封结构相比平面密封更耐压力波动，在0-1.6MPa的工作压力区间内都能保持稳定的密封性能，不会出现随管路压力升高渗漏量增大的问题。活接螺帽的外壁做了等距的防滑棱设计，在民用给排水、化工流体输送、实验室管路排布等场景中，PVC管路的快速密封连接一直是现场施工与设备预装环节的核心需求，这类溶剂焊接型活接头正是针对米制管路系统开发的专用连接件，主要用于需要后期拆卸维护、同时要保证接口密封可靠性的管路节点。不同于常规胶粘固定的直通接头，活接结构的存在让管路后期检修、阀件更换、设备移位时无需整段切割管路，仅需松开活接部位即可完成拆装，大幅降低后期运维的管路损耗与施工成本。从结构设计逻辑来看，该接头采用三段式适配思路，一端为溶剂焊接承口，内壁做了微倒角处理，现场施工时将PVC管材外壁均匀涂抹专用溶剂后插入承口，溶剂会快速溶解管材与接头接触面的PVC表层，待溶剂挥发后两者即可熔为一体，

　　现场施工时无需专用工具，徒手即可完成拧紧操作，若管路输送介质存在一定腐蚀性、或者工作压力接近额定上限，也可使用普通管钳辅助拧紧，防滑棱的间距与深度经过适配，管钳咬合时不会出现打滑、螺帽外壁崩裂的问题。从安装边界尺寸来看，该系列接头的承口深度严格匹配米制PVC管材的插入深度要求，不同公称通径的接头承口深度公差控制在±0.2mm以内，既避免插入过浅导致粘接面积不足、连接强度下降，也不会因为插入过深导致管路内部出现过多凸台、增大流体输送的沿程阻力。接头的整体轴向长度经过优化，在满足活接行程、密封配合长度的前提下尽可能压缩轴向尺寸，在管路排布空间紧凑的设备内部、吊顶夹层、管井内施工时，不会因为接头长度过大导致管路排布困难，

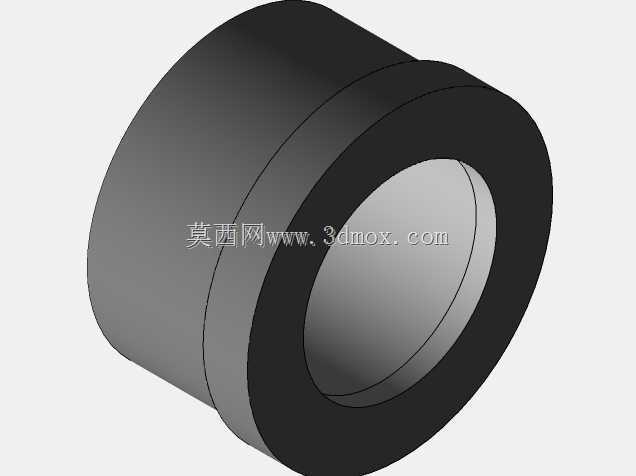

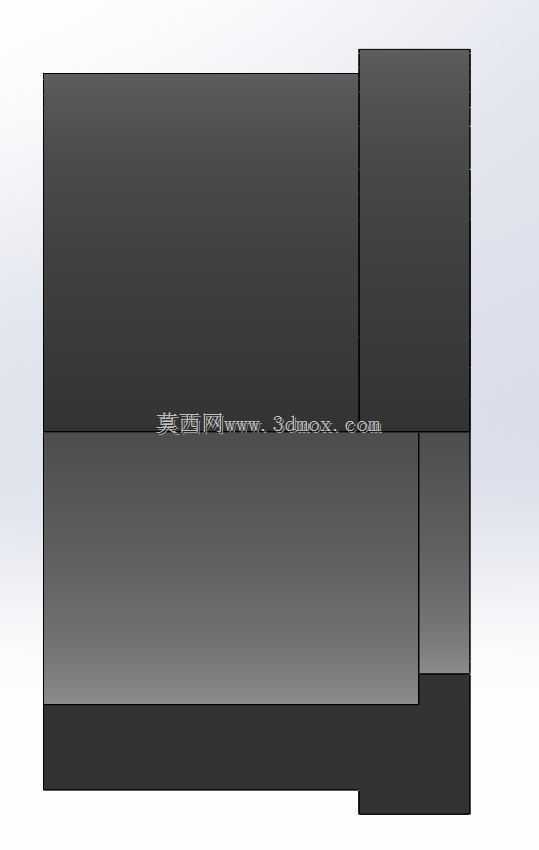

　　也能减少管路安装时的轴向调整量。接头的流通内径与对应通径的PVC管材内径保持一致，内壁过渡段做了圆弧顺滑处理，流体经过接头时不会出现明显的流道突变，大幅降低流体经过接头时的紊流与噪音，在民用建筑给排水系统中，这种顺滑流道设计可以有效降低高层供水时的管路水流噪音，提升使用体验。针对化工流体输送场景，接头所有与介质接触的部位均采用与管材同材质的UPVC原料加工，耐常规酸碱盐类介质的腐蚀，不会出现金属接头长期使用后的锈蚀、结垢问题，也不会对输送的流体造成二次污染，在纯净水输送、日化产品生产管路、实验室化学试剂输送场景中都能适配。在三维建模过程中，该系列接头做了全配置化的参数设计，不同公称通径的接头模型共享同一套建模逻辑，仅需修改通径、

　　壁厚、承口深度等关键参数即可快速生成对应规格的模型，结构设计人员在做管路系统三维排布时，可以直接调用对应规格的模型，无需重复建模，同时模型自带的配合基准面可以快速与管路、阀件、泵体接口完成装配配合，自动检查装配干涉问题，提前规避现场施工时出现的接口尺寸不匹配、安装空间不足等问题。建模时特意还原了接头的所有工艺细节，包括承口处的脱模斜度、螺帽处的防滑棱圆角、密封槽的尺寸公差，模型导入工程图模块后可以直接生成符合加工要求的生产图纸，尺寸标注、公差配合都能直接对接生产环节，无需设计人员二次调整细节。从实际使用反馈来看，这类米制溶剂焊接PVC活接头在民用家装给排水、小型化工装置管路、水处理设备管路、农田低压灌溉管路中都有大量应用，相比金属活接头成本降低60%以上，自重仅为同规格金属接头的1/5，运输与安装都更为便捷，同时密封性能稳定，正常使用工况下使用寿命可达50年以上，完全匹配PVC管材的使用寿命周期，不会出现接头提前老化失效导致的管路渗漏问题。
