多安装孔特殊内型腔机械构件

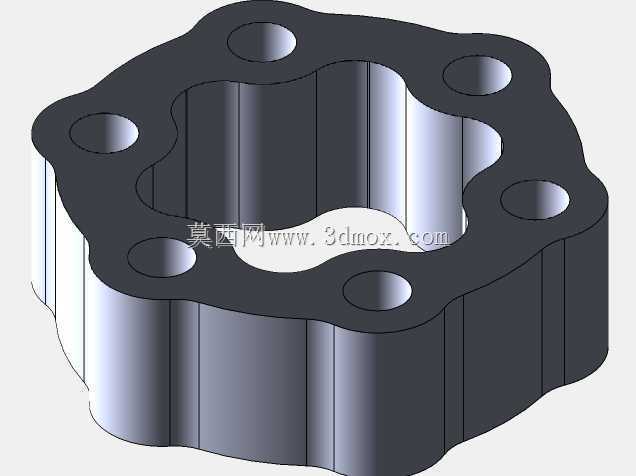

　　在流体动力元件的配套结构设计中，这类带周向均布安装孔、特殊内型腔的构件是摆线类动力单元的核心定子配套结构，日常多应用在小型液压泵、气动马达的定子限位与容腔构建场景中，直接决定动力单元的容积效率与运行稳定性。从实际工况适配角度看，这类构件的安装边界完全依托周向的通孔完成定位，六个通孔沿构件外轮廓的周向均匀排布，安装时可通过对应规格的内六角螺栓穿过通孔，将构件直接锁紧在泵体或马达的前后端盖之间，安装面的平面度公差需要控制在0.02mm以内，避免装配后出现结合面渗漏的问题。构件的外轮廓采用非圆的多弧边设计，并非规则圆形，这种轮廓一方面是为了适配端盖上的定位止口，防止构件工作时随内部转子发生周向转动，

　　另一方面也能在相同的容腔占比下减少构件的整体重量，降低动力单元的整体自重。内型腔的轮廓是整个构件设计的核心，采用多段摆线拟合的特殊曲线，并非规则圆孔，这个型腔直接和转子配合形成封闭的可变容积腔，当转子在型腔内做偏心转动时，腔室的容积会周期性变化，完成介质的吸入与加压输出，因此型腔的轮廓度公差要求极高，曲线的拟合误差需要控制在0.01mm以内，否则会出现内泄过大、输出扭矩不足的问题。从设计思路上看，这类构件的厚度方向尺寸直接决定动力单元的排量，厚度越大，单次转动的介质输送量就越大，对应的输出扭矩也会更高，设计时需要根据目标排量、额定工作压力反推构件的轴向厚度，同时要兼顾安装螺栓的长度适配性，避免螺栓旋合长度不足导致连接可靠性下降。

　　周向安装孔的位置度公差同样是设计重点，孔中心的位置偏差需要控制在0.05mm以内，保证和端盖上的螺纹孔完全对中，避免装配时出现螺栓别劲、结合面间隙不均的问题。在实际加工场景中，这类构件的毛坯多采用型材下料后完成粗加工，内型腔和安装孔需要通过数控铣削或线切割工艺完成精加工，加工后需要对型腔内壁做抛光处理，降低表面粗糙度，减少转子转动时的摩擦阻力，同时提升密封性能。这类构件除了应用在流体动力单元中，部分定制化的夹具定位、特殊传动机构的限位结构也会采用类似的多安装孔+特殊型腔的设计逻辑，依托周向孔完成可靠固定，依托内型腔完成配合件的运动轨迹约束，设计时需要重点校核构件的壁厚强度，尤其是型腔最薄处的壁厚，需要满足额定工作压力下的强度要求，

　　避免长期受压出现变形导致型腔轮廓失效。在三维建模过程中，这类构件的建模难点在于内型腔的曲线拟合，需要先根据摆线参数生成准确的轮廓曲线，再通过拉伸命令生成主体结构，之后完成安装孔的阵列排布，建模时需要注意安装孔的沉头深度设计，保证螺栓装配后头部不会突出构件表面，避免和相邻部件发生运动干涉。同时要注意构件两端的倒角处理，棱边位置需要做0.5mm的倒角，既可以去除加工毛刺，也能在装配时起到导向作用，方便部件顺利装入端盖止口内。从实际选型适配的角度看，这类构件的外形尺寸需要和配套端盖的止口尺寸完全匹配，外轮廓的配合公差一般采用H7/h6的间隙配合，既保证装配便利性，又不会出现过大的配合间隙导致定位失效。
