斗山240m数控车床1.5英寸镗杆固定支架

这款镗杆支架是适配斗山Puma240m系列数控车床的专用工装部件，核心作用是在车床开展内孔镗削加工作业时，为1.5英寸规格的镗杆提供稳定的刚性支撑，解决深孔镗削过程中镗杆悬伸过长引发的振颤、让刀问题，保障内孔加工的尺寸精度与表面粗糙度达标。从实际加工场景来看，数控车床在加工长径比超过3倍的内孔时，镗杆自身的刚性不足会直接导致加工出的内孔出现锥度、椭圆度超差，甚至表面出现规律性振纹，这类问题在加工合金钢、不锈钢等难加工材料时会更加明显，这款支架通过在镗杆悬伸段的合理位置提供辅助支撑，能有效缩短镗杆的有效悬伸长度，将镗杆的受力状态从悬臂梁转变为简支梁结构，大幅提升镗削过程的系统刚性。

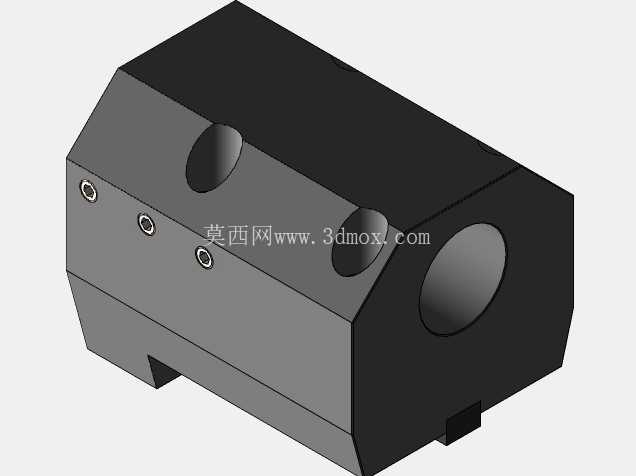

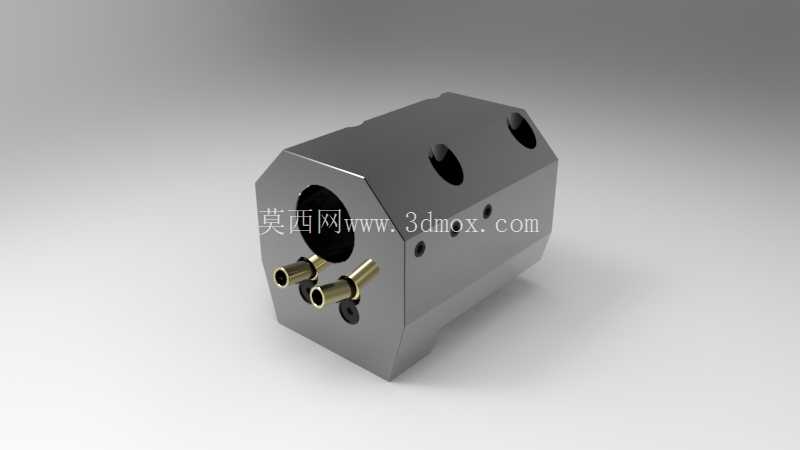

从结构设计层面看，支架主体采用多边形棱柱式外形，这种非圆的外形设计并非出于外观考量，而是为了匹配车床刀塔的安装定位面，避免支架安装后出现周向转动，保障支撑位置的重复定位精度。支架上开设的多个安装孔，分别对应刀塔上的固定螺栓位与冷却管路接口，其中两个带黄铜衬套的接口是镗杆内冷通道的连接位，加工时高压切削液可以通过这两个接口进入镗杆内部，直达切削区域，完成冲屑与刀具冷却，黄铜衬套的选用是为了避免管路反复拆装时磨损支架本体的接口螺纹，同时提升密封面的贴合度，减少高压切削液的渗漏问题。支架上的两个横向通孔是镗杆的穿装固定位，孔位的同轴度公差控制在0.01mm以内，保障镗杆穿装后不会出现偏斜，避免镗杆旋转时出现附加离心力影响加工稳定性。

在安装边界上，这款支架的整体外形尺寸完全适配斗山240m车床刀塔的安装空间，不会在刀塔转位时与周边的刀具、尾座顶尖产生干涉，安装时无需对车床原有结构做任何改装，直接通过螺栓固定在刀塔对应的工位即可完成装夹。支架的支撑孔中心高与车床主轴中心高保持严格一致，偏差不超过0.008mm，避免镗杆装夹后出现中心高偏差导致的扎刀、内孔母线不直等问题。从实际使用反馈来看，加装这款支架后，1.5英寸镗杆的最大稳定悬伸长度可以从原本的4倍直径提升至7倍直径，深孔镗削的进给量可以提升30%左右，同时刀具的使用寿命也能得到明显延长，因为振颤的减少会降低刀具切削刃的冲击载荷，减少崩刃风险。

设计过程中，支架的本体材质选用了经过时效处理的合金结构钢，整体经过淬火加低温回火处理，硬度达到HRC42-48，既保证了本体的刚性，又具备足够的韧性，避免装夹螺栓锁紧时本体出现开裂，同时长期使用不会因为切削力的反复作用出现形变。支撑孔内壁做了精密磨削处理，表面粗糙度达到Ra0.8以下，减少镗杆装夹时的磨损，同时保证夹持的贴合度。支架上的各个安装孔位都做了去毛刺处理，避免安装时毛刺垫在结合面之间导致定位偏差，冷却接口的位置做了下沉式设计，让管路接头安装后不会突出支架本体，避免刀塔转位时接头与周边部件发生碰撞。

在实际生产应用中，这款支架主要服务于液压阀块内孔、轴类零件的深长内孔、管件连接内孔等加工场景，这类加工场景对内孔的尺寸精度、圆柱度都有较高要求，普通的刀塔直接装夹镗杆的方式很难满足长悬伸加工的稳定性要求，这款专用支架不需要额外加装中心架等辅助装置，直接安装在刀塔上即可随刀塔转位，不影响车床其他工位刀具的正常使用，也不需要在加工过程中反复拆装调整，能有效减少加工辅助时间，提升设备的加工效率。不同于通用的可调式镗杆支架，这款支架是针对斗山240m车床与1.5英寸镗杆做的适配设计，没有多余的调节机构，整体刚性更强，重复定位精度更高，适合批量零件的加工生产，长期使用也不会出现调节机构松动导致的支撑位置偏移问题。
