商业印刷机别针盒维修替换结构件

　　在商业轮转印刷、平版胶印的日常生产运维场景中，输纸定位单元的别针盒属于高频损耗的核心功能构件，承担着单张纸张输送过程中的侧向定位、别针限位、走纸导向的关键作用，一旦该部件出现磨损、形变、定位销孔扩孔超差，会直接导致套印精度偏移、走纸歪斜、频繁卡纸停机，严重时会造成整批印刷品报废，是印刷设备维保环节中需要定期检查、按需替换的典型易损结构件。

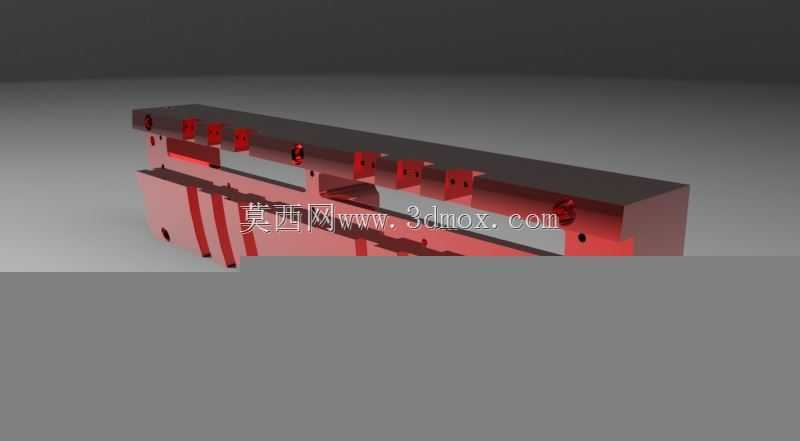

　　从实际设备适配的安装边界来看，该别针盒采用上下分层的叠合式结构设计，上层为长条形硬质安装基座，沿长度方向等距分布多组定位安装孔与别针避让槽，孔位间距严格匹配印刷机侧规定位板的预装螺孔位置，安装时无需对原有设备的安装基面做二次加工，可直接通过内六角螺栓完成锁紧固定，基座的底面加工有0.02mm平面度要求的贴合面，保证安装后与设备定位基面完全贴合，避免长期运行受振动影响出现位置偏移。下层为别针承载与导向组件，采用红铜色耐磨合金材质加工，沿走纸方向设置有多条平行的导向滑槽，滑槽的宽度公差控制在0.01mm范围内，保证别针在滑槽内往复滑动时无卡滞、无旷量，滑槽侧壁做了镜面抛光处理，可降低别针往复运动的摩擦阻力，减少长期运行的磨损量，延长部件的整体使用寿命。

　　设计过程中充分考虑了印刷车间的实际工况，印刷生产过程中会产生大量的纸粉、油墨雾滴，容易附着在运动构件表面造成卡滞，因此该别针盒的滑槽结构采用开放式漏空设计，附着在滑槽内的纸粉、杂质可在别针往复运动过程中从漏空缝隙自然掉落，无需频繁拆解清理，大幅降低日常维保的工作量。上下两层构件之间设置有定位销孔，装配时通过圆柱销完成精准定位，再通过侧向锁紧螺钉完成两层结构的固定，当下层导向滑槽出现磨损超差时，可单独拆解更换下层耐磨组件，无需整体替换整个别针盒，有效降低设备运维的配件成本。

　　从功能特性来看，该别针盒可同时适配8组别针的安装与导向，沿基座长度方向的别针位置可根据印刷纸张的幅面做灵活调整，调整时松开别针的锁紧螺钉即可沿滑槽滑动到目标位置，锁紧后即可完成别针间距的快速适配，可覆盖从32开小幅面到对开大幅面的不同印刷纸张定位需求，适配市面上多数主流商用单张纸印刷机的侧规定位单元改造与替换。构件的所有锐边均做了R0.5的圆角倒钝处理，避免安装、调试过程中划伤操作人员，也防止刮蹭印刷纸张表面造成印刷瑕疵。基座的两端设置有行程限位凸台，可限制别针的最大滑动行程，避免别针超出行程范围脱落或碰撞其他输纸构件，提升设备运行的可靠性。

　　在三维建模过程中，所有安装孔位、滑槽尺寸、贴合面公差均严格按照实物测绘的尺寸参数构建，每一个特征的尺寸链都经过公差校核，保证加工成型后的构件可直接替换原有设备上的磨损件，无需二次修配。建模时对构件的壁厚做了等厚处理，上层基座的壁厚设置为8mm，保证足够的结构刚性，避免长期受锁紧力作用出现形变，下层耐磨组件的壁厚设置为5mm，在保证滑槽结构强度的同时，尽可能降低构件的整体重量，减少别针滑动时的带动负载，让别针的往复动作更灵敏。针对长期运行可能出现的磨损问题，下层耐磨材质的选型优先考虑了自润滑特性，即使在无额外润滑油加注的情况下，也能保证别针滑动顺畅，避免油污沾染印刷纸张造成印刷质量问题。

　　实际安装调试时，需要先将设备原有磨损的别针盒拆除，清理安装基面的残留油墨、纸粉与紧固胶，将新的别针盒贴合在安装基面上，先穿入定位销完成位置校准，再按照对角锁紧的顺序逐步拧紧安装螺栓，锁紧过程中用百分表检测基座上表面的平面度，保证整体平面度误差不超过0.03mm，避免安装倾斜导致别针滑动卡滞。安装完成后手动推动所有别针沿滑槽滑动，检查是否存在卡滞点，确认滑动顺畅后再根据当前生产的纸张幅面调整各别针的位置，完成调整后锁紧别针固定螺钉，低速输纸测试200张以上，检查走纸定位精度、是否存在卡纸、刮纸问题，确认所有参数符合生产要求后即可投入正常生产使用。
