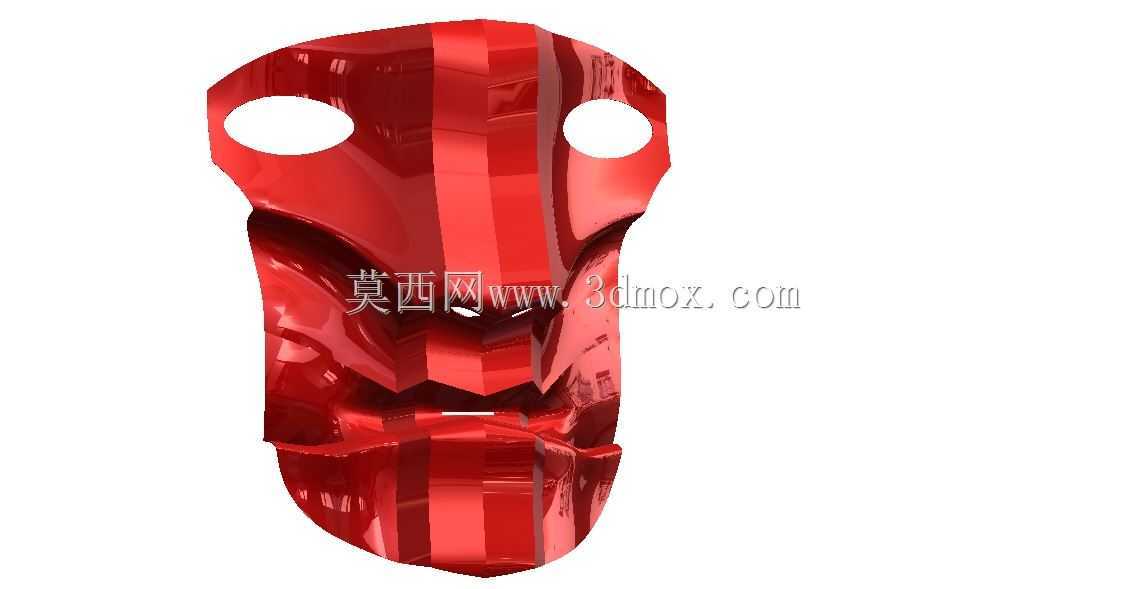

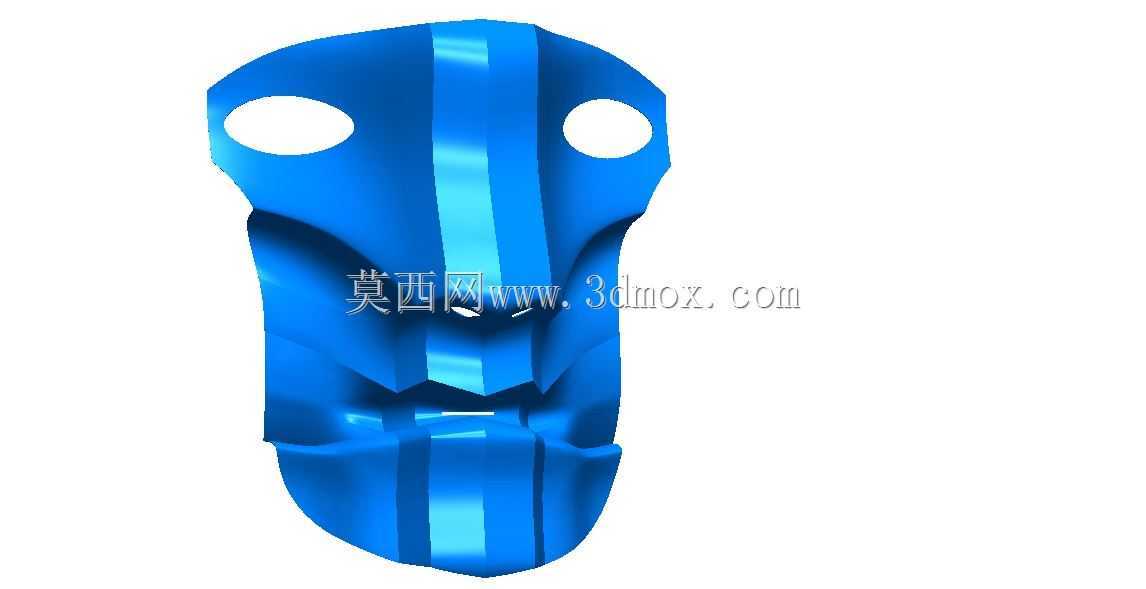

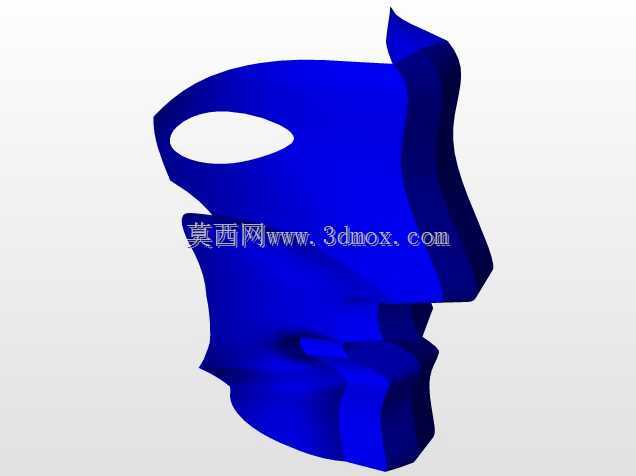

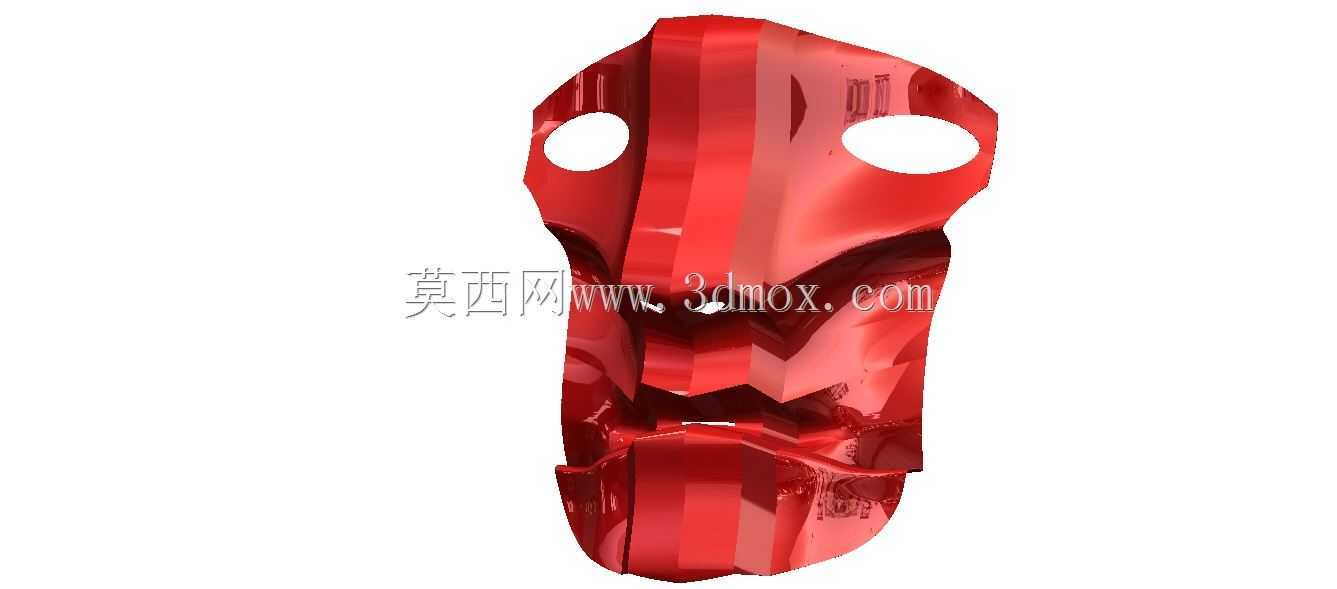

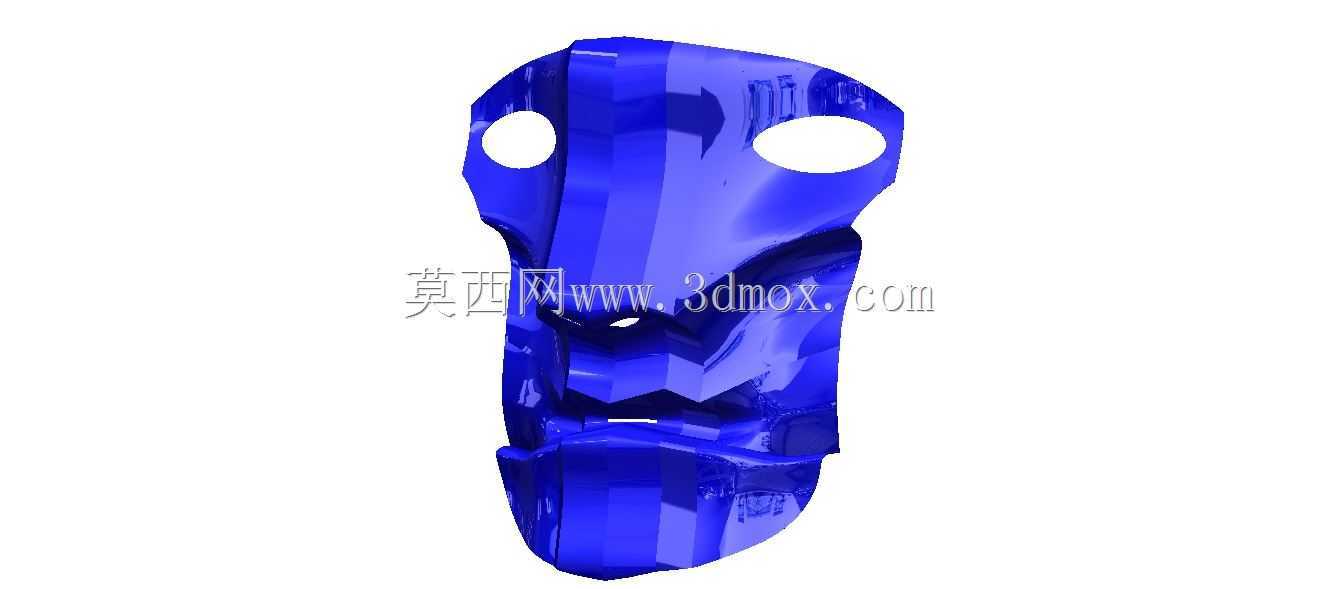

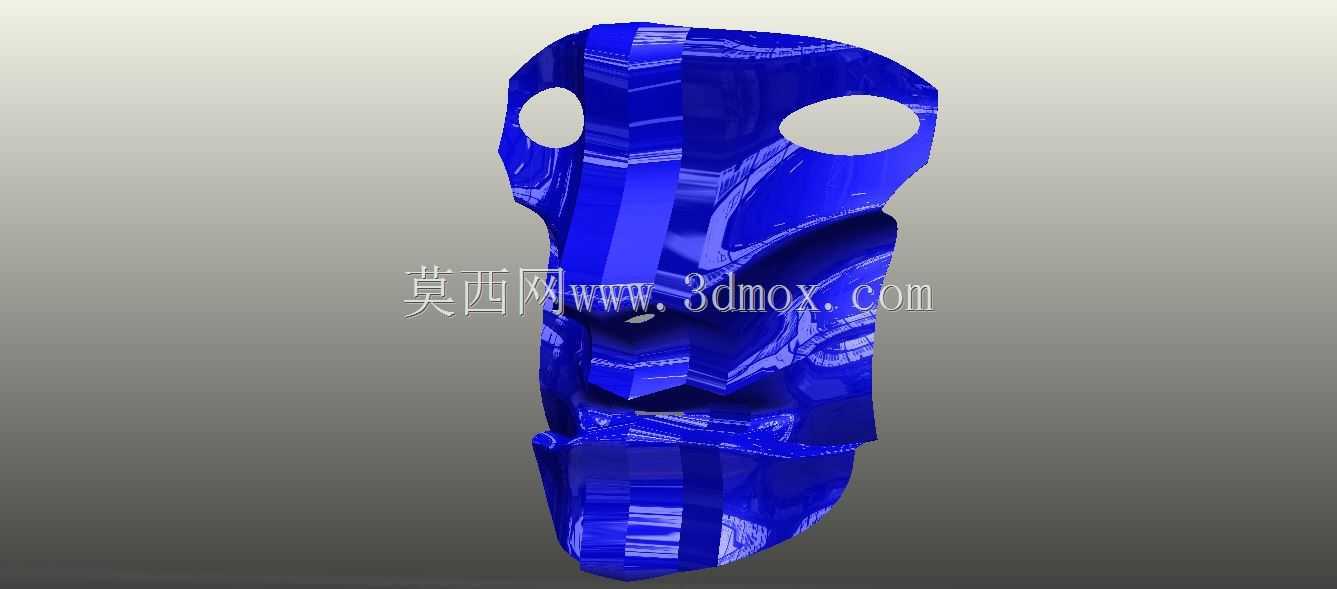

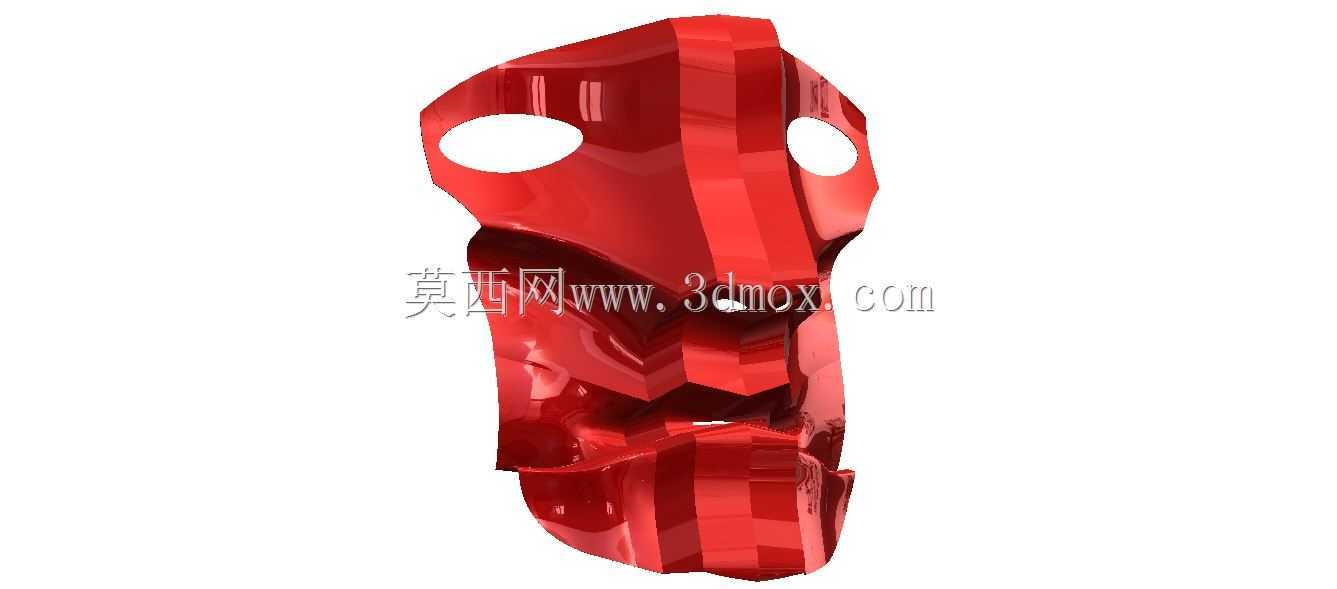

SOLIDWORKS环境下塑料掩模结构设计方案

　　这款塑料掩模的结构设计，核心围绕面部贴合防护的实际使用需求展开，建模过程中优先考虑了佩戴状态下的密封贴合度与长时间佩戴的舒适度，所有曲面轮廓均参照人体面部额骨、颧骨、下颌线的平均生理曲率做拟合处理，避免硬质塑料边缘对面部造成压痕。从应用场景来看，这类构件可适配日常防尘、轻度作业飞溅防护、装饰道具等多类使用场景，不同场景下可通过调整壁厚、更换原材料实现性能切换，比如工业防护场景可选用抗冲击ABS材质，装饰场景则可选用透光性更好的PETG材质做后续表面处理。

　　设计过程中没有采用规则曲面拼接的偷懒做法，而是通过多组引导线放样生成主体曲面，边缘处做了2.5mm宽度的外翻卷边结构，一方面提升整体结构的抗形变能力，避免佩戴过程中边缘受力开裂，另一方面卷边的圆弧过渡可以分散接触压力，减少对面部皮肤的压迫。主体壁厚统一设置为1.8mm，这个厚度是兼顾注塑成型流动性与结构强度的平衡值，过薄会导致充模困难、边缘缺料，过厚则会产生缩痕、增加整体重量，长时间佩戴会造成面部负担。

　　在安装边界的考量上，掩模两侧预留了宽4mm、厚2mm的挂耳连接位，连接位处做了R1.5的圆角过渡，避免应力集中导致挂接处断裂，连接位的开孔尺寸适配常规弹性挂绳的穿装需求，不需要额外做二次加工即可完成装配。鼻部位置做了内凹的塑形压条槽，槽宽8mm、深度1.2mm，可嵌入铝制鼻梁压条，佩戴时按压即可贴合鼻梁轮廓，减少上部缝隙，提升密封效果，槽体边缘做了斜度处理，方便压条的装配与更换。

　　建模阶段特意对所有曲面做了曲率连续检查，避免出现曲面褶皱、曲率突变的问题，一方面保证注塑脱模时不会出现倒扣卡模的情况，所有脱模斜度统一设置为1.5度，筋位处斜度适当加大到2度，保证成型后可顺利顶出；另一方面光滑连续的曲面也方便后续做表面喷涂、覆膜等工艺处理，不会出现积漆、覆膜起皱的问题。主体曲面的弧度经过多次调整，保证佩戴时眼部、口鼻处预留足够的呼吸空间，不会出现贴嘴、蹭眼的问题，口鼻区域的内凹深度设置为22mm，既保证足够的空腔容积，也不会因为过度外凸影响视线、造成佩戴时的突兀感。

　　从结构强度验证的角度，建模时对边缘卷边、挂耳连接位、鼻梁槽这几个应力集中区域做了筋位补强，补强筋的厚度控制在主体壁厚的0.6倍，避免筋位处产生缩痕影响外观。整体外形尺寸控制在长175mm、宽145mm的范围内，适配绝大多数成年人的面部轮廓，边缘轮廓线的走势完全贴合面部软组织的分布规律，下颌处做了收窄处理，避免说话、咀嚼时掩模移位，额部位置适当加宽，提升上部的遮挡范围。

　　设计过程中也考虑了注塑生产的工艺性，整个主体结构没有设计复杂的侧抽芯结构，所有特征均可通过前后模直接成型，减少模具加工成本与生产时的故障概率，浇口位置预留于下颌处的隐蔽位置，成型后浇口痕迹不会影响外观面的平整性，冷却水道的排布可顺着主体曲面的走势布置，保证整个塑件冷却均匀，减少成型后的翘曲变形量，控制翘曲量在0.3mm以内，保证佩戴时的贴合度不会因为塑件变形受影响。
