塑料小轮注塑成型模具结构设计

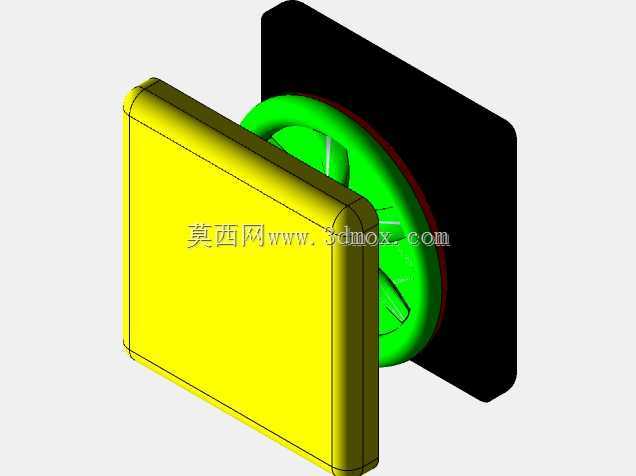

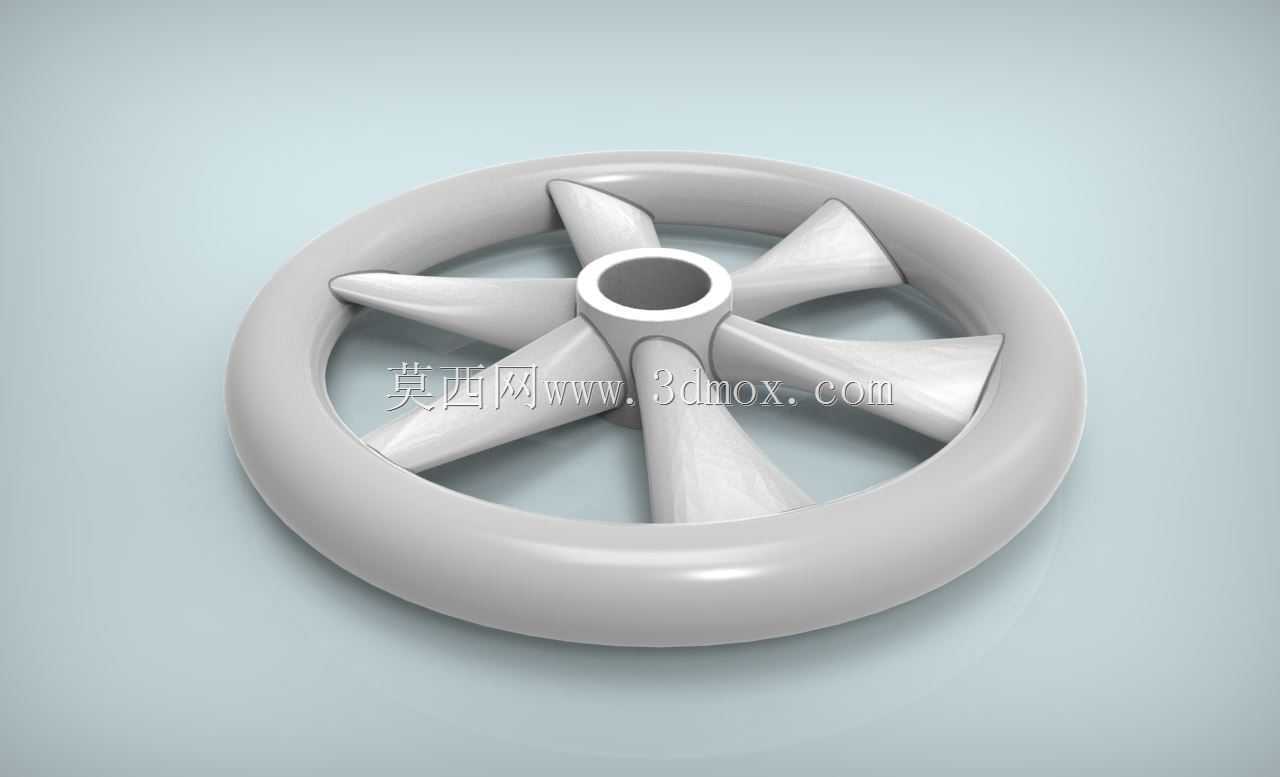

　　这套塑料小轮模具主要面向小型脚轮、玩具传动轮、小型家电送风轮类塑件的批量注塑生产场景，在日用五金、玩具制造、小型家电装配、轻型输送线配件生产领域都有广泛适配空间，这类小直径塑料轮往往单批次需求量大，尺寸一致性要求高，模具的成型稳定性直接决定后续装配环节的适配效率。从塑件本身的功能特性来看，这类带辐条结构的塑料小轮，既需要轮缘外圈具备足够的耐磨性能，满足日常滚动摩擦的使用需求，又要保证中心安装孔的尺寸精度，确保和轮轴装配后无松旷、转动无卡滞，辐条部分的结构强度也要达标，承受径向载荷时不会出现辐条断裂、变形的问题。设计这套模具的时候，首先要考虑的是塑件的分型面选择，因为轮体的辐条是沿中心圆周均匀分布的，分型面设置在轮体轴向的最大轮廓处，

　　也就是轮缘的中分位置，这样可以保证开模时塑件不会出现侧向的结构倒扣，减少额外侧抽芯机构的使用，简化模具整体结构，降低加工成本和后期维护难度。浇注系统的设计上，针对这类圆盘形带中心孔的塑件，采用点浇口从中心孔位置进胶是比较合理的方案，熔融的塑料熔体从中心位置注入型腔后，可以沿辐条方向均匀向轮缘位置填充，避免出现填充不均导致的熔接痕问题，同时点浇口在开模时可以自动拉断，不需要后续人工修剪浇口残留，提升批量生产的效率。冷却系统的排布直接影响成型周期和塑件的成型质量，在动定模的型腔镶块内部，沿着轮体的轮廓排布循环冷却水道，水道距离型腔表面的距离保持均匀，避免出现局部冷却不均导致的塑件翘曲变形，尤其是辐条位置壁厚相对较薄，冷却速度快，

　　轮缘位置壁厚稍厚，冷却时要保证整个塑件各位置的冷却速率匹配，防止出现内应力集中导致的后期塑件开裂。脱模机构的设计要考虑塑件顶出时的受力均匀性，因为轮体的轮缘和中心轮毂位置都是实体结构，顶杆布置在轮缘的内侧和中心轮毂的端面位置，保证顶出力均匀分布在塑件的刚性结构位置，避免顶出时顶杆顶穿塑件或者在塑件表面留下明显的顶出痕迹，同时因为采用点浇口结构，模具要设置双分型面结构，开模时首先从定模座板和定模板之间分型，拉出浇注系统凝料，之后再从主分型面开模，动模侧的脱模机构动作将塑件顶出型腔。从安装边界来看，这套模具适配常见的卧式注塑机安装规格，模架的长宽尺寸、定位圈尺寸、浇口套的球面半径都匹配常规100吨级注塑机的安装参数，模具的闭合高度、

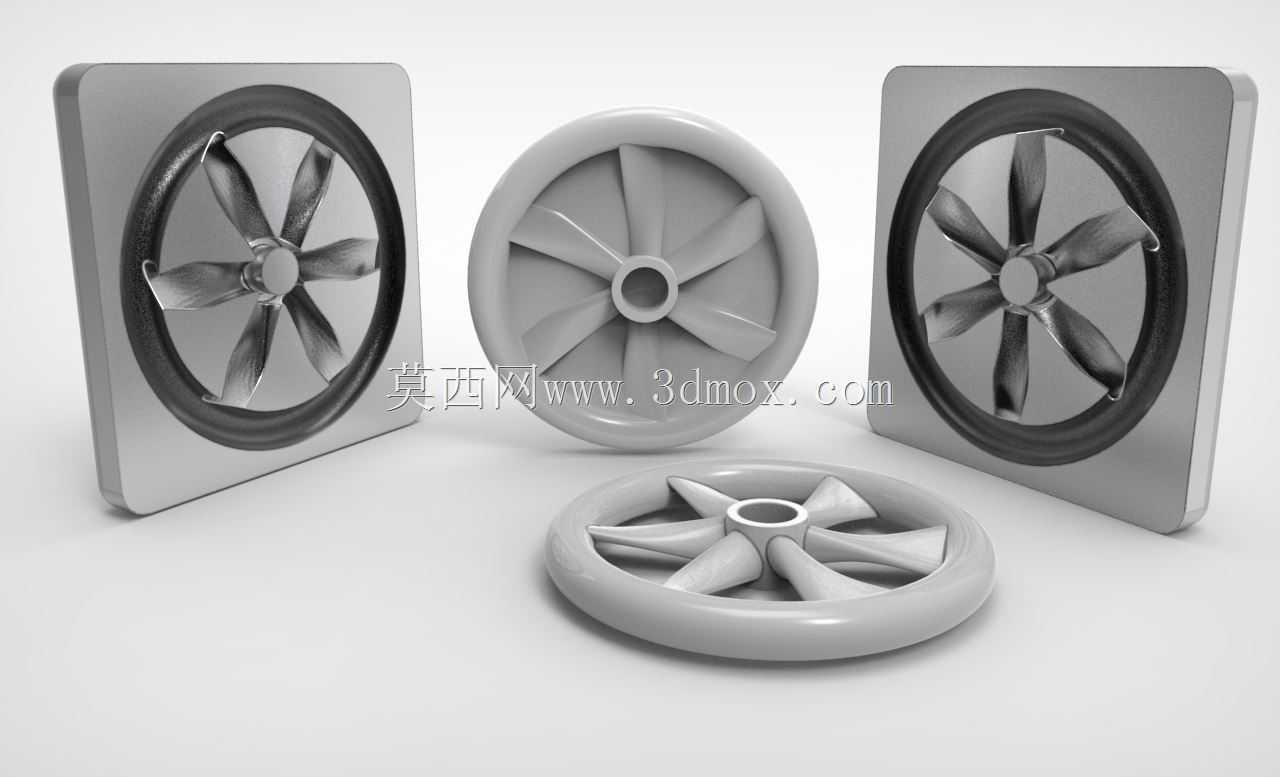

　　开模行程都在对应设备的参数范围内，不需要额外改装设备即可直接上机生产。模具的成型零件采用镶块式结构，型腔和型芯都采用独立镶件加工，后期如果出现局部磨损或者需要调整塑件尺寸，只需要更换对应镶件即可，不需要整体报废模架，降低模具的长期使用成本。在排气设计上，因为熔体填充时辐条位置的气体容易在轮缘末端聚集，在分型面对应轮缘的位置开设深度0.02mm的排气槽，保证填充时型腔内的气体可以顺利排出，避免出现填充不足、烧焦等成型缺陷。导向机构采用标准的导柱导套结构，保证动定模合模时的定位精度，避免出现型腔错位导致的塑件壁厚不均问题，同时在模具的复位杆位置设置复位弹簧，保证开模后脱模机构可以准确复位，避免合模时出现顶杆和型腔碰撞的问题。针对这类塑料小轮的生产需求，模具的成型零件选用预硬塑胶模具钢加工，表面抛光至合适的粗糙度，保证塑件表面的光洁度满足使用要求，同时钢材的耐磨性足够支撑大批量生产的磨损需求，不需要频繁修模。
