酸槽成型用对开式模具结构设计

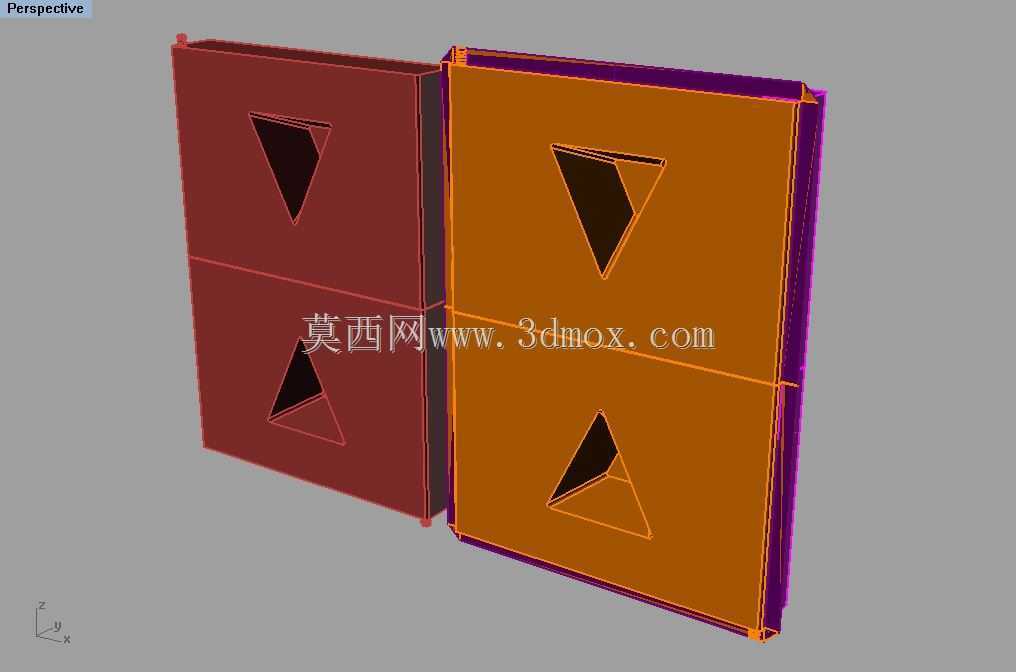

　　在表面处理、化工物料暂存类生产场景中，酸槽是承载酸性介质完成工件酸洗、药剂反应的核心容器类部件，这类部件多采用耐腐材质一体成型，避免拼接缝隙出现介质渗漏的问题，对应的成型模具直接决定了酸槽成品的壁厚均匀性、结构强度与耐腐性能。这套对开式模具采用左右分模的结构逻辑，分模面沿酸槽的长度方向中线设置，开模时两侧模体沿垂直于分模面的方向水平滑移，即可完成成品的脱模动作，相比上下开模的结构，能避免酸槽侧壁的三角型加强结构在脱模时出现拉伤、变形的问题。从型腔布局来看，模具单侧模体设置了两组三角型成型凸台，对应酸槽侧壁的三角型镂空加强结构，这类三角结构并非简单的减重设计，而是在酸槽长期承载酸性介质、侧壁受液体静压力作用时，

　　通过三角结构的力学稳定性分散侧壁受力，避免长期受压出现侧壁鼓胀变形的问题，凸台的拔模斜度设置在1.5°，既保证成型时材质能充分填充型腔边角，也能控制脱模时的摩擦阻力，不会在成品表面留下明显的脱模划痕。模体的边缘设置了整圈的定位止口，合模时两侧模体通过止口完成精准对位，止口的配合间隙控制在0.02mm以内，避免成型过程中出现飞边，减少后续成品的修边工作量。在实际生产适配中，这套模具的安装边界需要匹配对应吨位的成型设备工作台尺寸，模体背部设置了标准的模架连接螺孔，可直接固定在通用模架上，不需要额外加工转接板，模体的冷却流道沿型腔轮廓均匀排布，距离型腔内壁的距离保持在15mm，保证成型过程中型腔各区域温度均匀，

　　避免成品出现局部收缩不均导致的形变。设计过程中针对酸槽的使用需求，特意将型腔的内壁粗糙度设置为Ra0.8，减少酸性介质在槽壁的残留挂壁，降低后续清洁的难度，同时模体的成型表面做了硬化处理，提升长期反复成型过程中的耐磨性能，避免模面出现磨损划痕影响成品表面质量。两侧模体的导向结构采用外置式导柱导套，导柱长度超出模体合模面20mm，合模时导柱先进入导套完成预定位，再带动模体完全合模，避免合模过程中出现型腔错位导致的成品报废。针对酸槽的壁厚控制，模具的型腔深度与型芯尺寸的配合公差控制在±0.05mm，保证成品的壁厚均匀性偏差不超过0.1mm，避免局部壁厚过薄导致耐腐性能下降、局部壁厚过厚导致成型周期延长的问题。在实际投产验证中，

　　这套模具的成型周期相比传统的整腔式模具缩短了18%左右，因为对开式的结构让冷却流道可以更贴近型腔内壁，提升冷却效率，同时脱模时的受力分布更均匀，不需要设置复杂的顶出机构，减少了模具内部的结构复杂度，降低了后期的维护成本。模体的边角位置都做了R2的圆角过渡，避免应力集中导致模体在长期合模压力作用下出现开裂问题，同时对应酸槽成品的边角也为圆角结构，减少酸性介质在边角位置的残留淤积，提升酸槽的实际使用寿命。
