行星轮系传动结构三维设计方案

　　这套行星轮系结构在常规工业传动场景里适配性极强，小到小型自动化生产线的工位动力传递，大到中小型输送设备的减速输出端，都能见到同类结构的实际应用。和普通定轴轮系相比，它的核心优势在于能在极小的安装空间内实现大传动比输出，同时多个行星轮均匀分担载荷，运行过程中齿面接触应力分布更均衡，整体抗冲击能力比同规格的平行轴齿轮组高出不少，日常运维中齿面磨损的速率也更平缓。

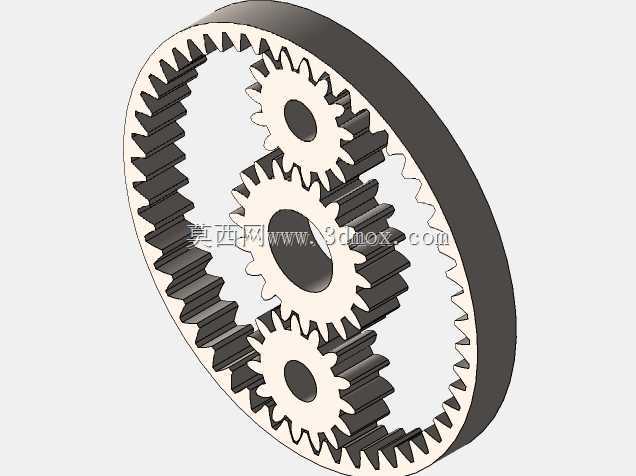

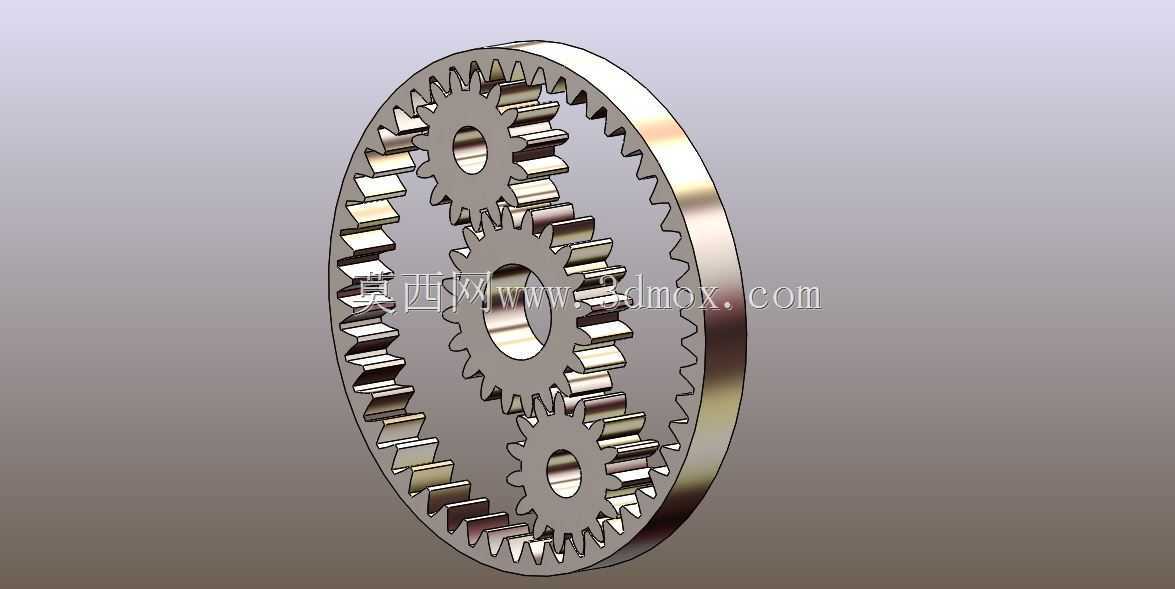

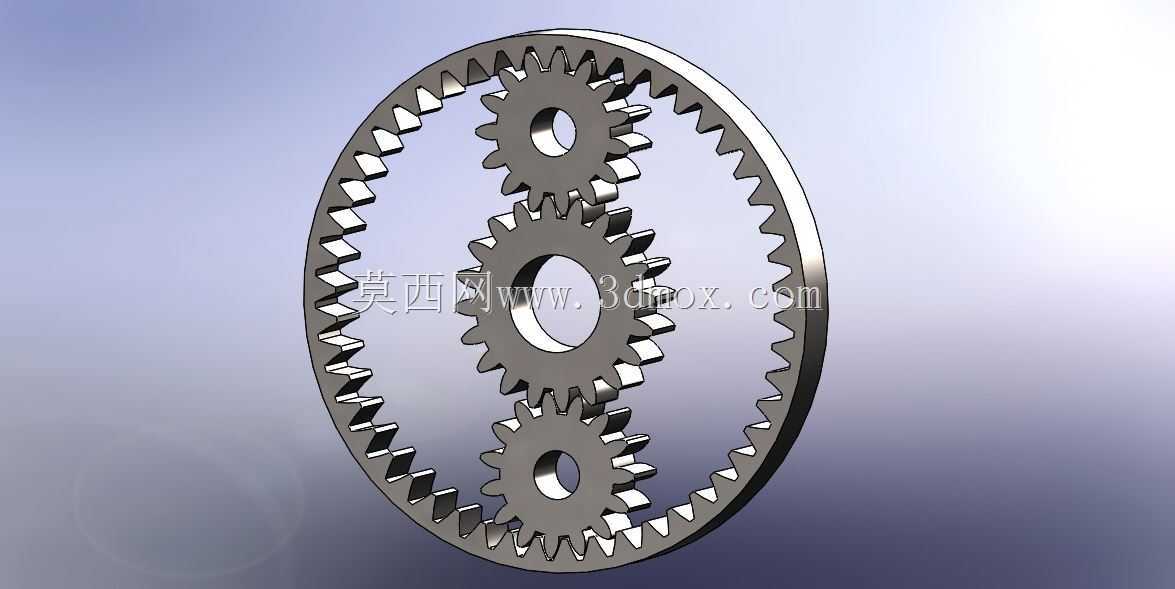

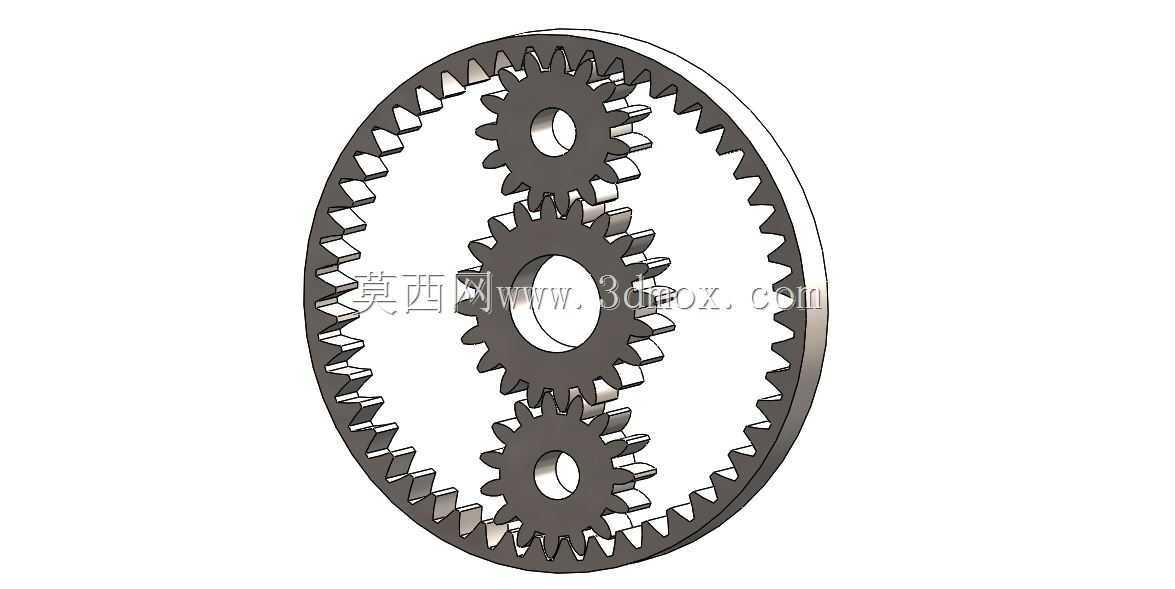

　　从结构功能来看，这套轮系采用内齿圈固定、太阳轮输入、行星架输出的经典排布逻辑，三个行星轮沿内齿圈周向120度均匀布置，运转时每个行星轮同时与太阳轮、固定内齿圈啮合，动力从中心太阳轮输入后，经行星轮的自转与绕太阳轮的公转，最终通过行星架将低转速大扭矩的动力向外输出。这种排布方式天然具备同轴传动特性，输入轴与输出轴处于同一轴线上，能大幅缩减传动单元的径向安装尺寸，在安装空间受限的设备布局场景中，这个特性的优势格外突出。

　　设计过程中首先要敲定的是模数与齿形参数，结合常规中小功率传动的载荷需求，选用标准渐开线圆柱直齿齿形，加工难度低，后期备件替换的通用性更强。齿侧间隙按照中等精度传动的要求预留，既不会因为间隙过大导致正反转切换时出现明显回程冲击，也不会因为间隙过小造成运转卡滞、热胀咬死的问题。三个行星轮的安装孔位需要严格控制位置度公差，保证每个行星轮与内齿圈、太阳轮的啮合侧隙基本一致，避免出现单齿过载的情况。内齿圈的齿根部位做了微小的圆角过渡处理，降低应力集中系数，在承受瞬时冲击载荷时能有效减少齿根断裂的风险。

　　安装边界方面，这套轮系的径向最大尺寸由外齿圈的外径决定，轴向尺寸则要叠加行星架的输出端连接厚度、太阳轮的输入端伸出长度，布局时需要在轮系外围预留足够的散热间隙，避免长期满负荷运转时热量堆积导致润滑脂失效。输入端的太阳轮轴伸要匹配驱动单元的输出轴公差，通常采用间隙配合加键连接的方式，方便拆装维护；输出端的行星架连接位可以根据实际负载需求选择法兰连接或者轴孔键连接，适配不同设备的接口标准。

　　实际装配时要注意行星轮销轴的润滑设计，销轴与行星轮内孔之间需要预留润滑脂储留空间，运转过程中持续为转动副提供润滑，降低销轴的磨损速率。内齿圈的固定方式通常采用外圈止口加定位销的结构，保证运转过程中内齿圈不会出现周向转动，否则会直接导致传动比失准，甚至出现轮齿卡死崩损的故障。日常运行中，这套轮系的传动噪音比普通平行轴齿轮组更低，因为多个行星轮同时啮合，啮合冲击的能量被分散传递，不会出现单对齿轮啮合时的明显脉动冲击，在对运行噪音有要求的车间内部设备上应用时，能有效改善工位周边的声环境。

　　另外在选型适配时，要注意这套轮系的额定输出扭矩需要匹配后端负载的最大瞬时扭矩，预留1.2到1.5倍的安全系数，避免重载启动时轮齿承受的载荷超过设计极限。如果应用在频繁正反转的工况下，还需要适当提升齿面的硬度要求，采用表面淬火处理提升齿面耐磨性能，延长整套轮系的使用寿命。
