交错轴斜齿轮啮合传动结构设计

项目分类:齿轮 发布时间:2021-11-27 ID:414067
  • 交错轴斜齿轮啮合传动结构设计
  • 交错轴斜齿轮啮合传动结构设计

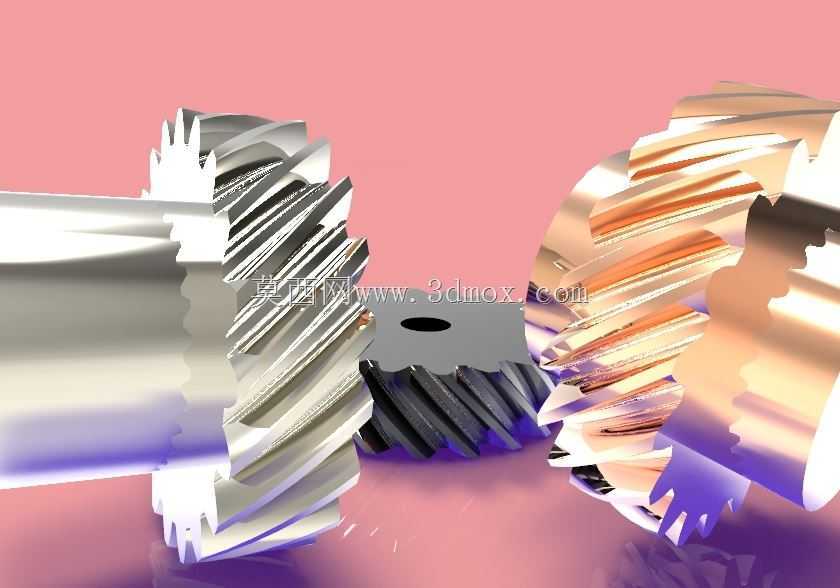

  这套交错轴斜齿轮啮合结构,常见于动力传输需要变向、紧凑布局的工业设备场景,比如轻工包装线的分瓶机构动力端、小型自动化输送线的转角传动单元、台式加工设备的进给传动分支,这类场景往往没有足够空间布置锥齿轮转向结构,同时对传动平稳性有一定要求,斜齿轮的逐步啮合特性刚好能匹配这类工况的降噪、抗冲击需求。从结构设计逻辑来看,这套齿轮组采用的是螺旋角互为镜像的配对设计,两个主动从动齿轮的螺旋角方向相反,啮合时轮齿是从齿端逐步进入接触,再逐步退出啮合,相比直齿轮的整齿同时冲击啮合,能大幅降低传动过程中的脉动冲击,适合中低速、有一定载荷波动的传动场景。设计时首先要确认的是安装轴的交错角度,这套结构适配的是空间垂直交错的轴系布局,

  两个齿轮的安装轴不在同一平面,中心距的计算要结合法向模数、螺旋角、齿数以及变位系数综合核算,避免出现根切或者啮合侧隙过大的问题。齿宽的选取上,主动轮齿宽略大于从动轮,能抵消安装时的轴向窜动带来的啮合脱开风险,同时齿端做了微小的倒角处理,避免装配时轮齿尖角磕碰损伤啮合面。从安装边界来看,这套齿轮组的轴向定位依靠轴肩与锁紧挡圈配合,齿轮内孔与传动轴采用过渡配合,键连接传递扭矩,安装时需要保证两个齿轮的轴系平行度误差控制在允许范围内,否则会出现偏载,导致轮齿局部磨损加剧,传动噪音陡增。实际运行过程中,轮齿啮合面会形成连续的接触线,载荷沿齿宽方向逐步分布,不会出现直齿轮传动时的整齿载荷突变,因此能承受一定的短时过载,在小型食品输送设备、

  包装机械的动力分配单元里,这类结构不需要额外加装复杂的润滑密封结构,采用脂润滑就能满足长期运行需求,维护成本较低。设计建模时,轮齿的渐开线齿廓是基于法向参数生成,螺旋线的导程要和螺旋角精准匹配,否则啮合时会出现卡滞或者侧隙不均的问题,齿根过渡圆角按照标准取值,避免应力集中导致断齿,齿轮的轮毂部分根据轴径做了等强度设计,轮毂长度略大于齿宽,保证与轴的配合长度足够,传递扭矩时不会出现轮毂开裂的情况。在实际选型替换时,要注意核对配对齿轮的螺旋角、法向模数、齿数比,这三个参数直接决定传动比和安装中心距,一旦参数不匹配,不仅无法正常啮合,还可能在试运行时打坏轮齿。另外这类交错轴斜齿轮传动的轴向力比平行轴斜齿轮更大,

  所以对应的支撑轴承要选用能承受双向轴向载荷的角接触轴承或者深沟球轴承加轴向定位结构,避免运行过程中轴系窜动导致啮合位置偏移。从实际应用反馈来看,这类结构在转速不超过1500rpm、传递功率在5kW以内的场景下,运行稳定性远优于同尺寸的直齿轮交错传动结构,而且加工难度比弧齿锥齿轮低很多,普通滚齿机就能完成加工,不需要专用的锥齿轮加工设备,制造成本可控,非常适合中小型自动化设备的转角动力传输场景。建模过程中对齿面的接触区域做了模拟验证,确保在额定载荷下接触斑位于齿高中部,沿齿宽方向的接触长度不低于齿宽的70%,避免边缘接触导致的早期磨损。齿轮的端面和安装轴的垂直度公差控制在7级精度对应的范围内,保证装配后齿向误差不会超出允许值,运行时不会出现周期性的异响。
