金属端面齿式传动联接件结构设计

　　做传动结构设计的同行大多遇到过这类场景：小扭矩、同轴度要求高的两轴端联接，普通平键联接存在间隙回程，花键加工成本偏高，过盈配合又拆装困难，这类带端面齿的盘式传动件刚好能覆盖这类工况的需求。从实际应用场景来看，这类零件常出现在小型自动化设备的分度传动单元、轻工机械的进给轴联接、小型动力输出端的扭矩传递环节，也可用于需要频繁拆装的传动副位置，依靠端面齿的啮合实现周向扭矩传递，同时中心通孔可容纳穿轴或者定位销，保证两联接部件的同轴度。

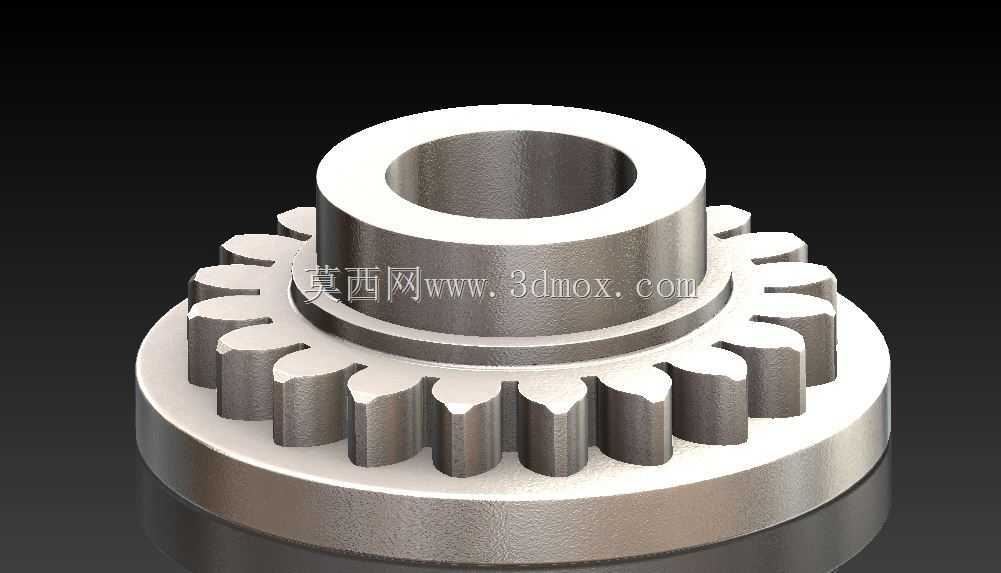

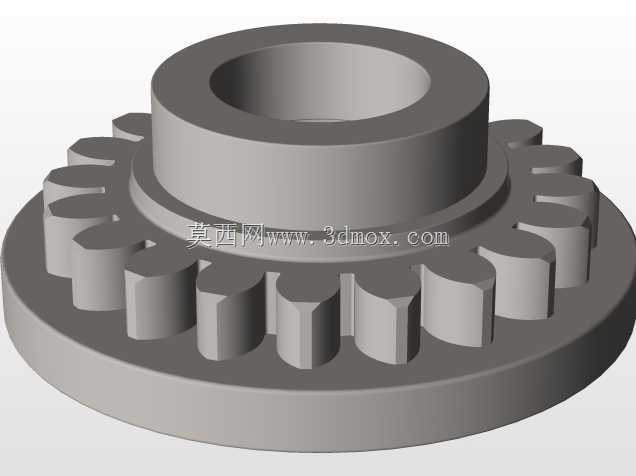

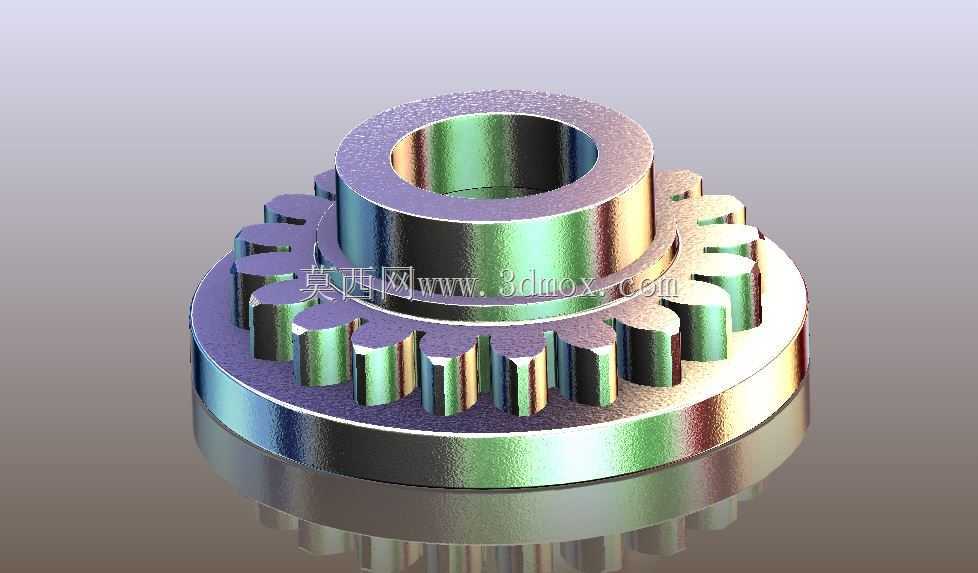

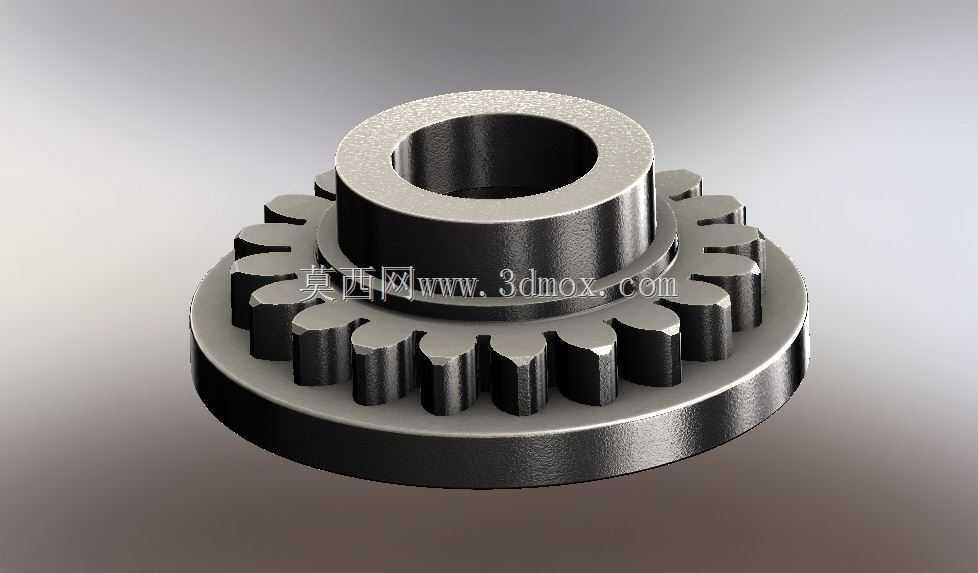

　　从功能特性上看，这个零件的结构分为三个功能段：上部的光滑轴套段是主要的定位基准，内孔与配合轴采用间隙配合或者过渡配合，装配时可快速套入轴端，外圆可作为轴承或者密封件的安装位；中部的端面齿是核心的扭矩传递结构，齿形沿圆周均布，齿向为轴向直齿，啮合时齿面接触面积大，单位面积承压小，相比单键联接能传递更大的扭矩，同时不存在单键的应力集中问题，反复正反转工况下的疲劳寿命更长；下部的圆盘法兰段是轴向定位面，装配时与对接件的端面贴合，可通过均布的小孔或者压盖实现轴向锁紧，避免传动过程中出现轴向窜动。

　　设计这类零件的时候，首先要确定的是安装边界尺寸：内孔直径要匹配所配合的轴径，公差带根据载荷性质选H7或者H8，上部轴套的长度要满足配合轴的插入深度，一般不小于1.2倍的轴径，保证定位稳定性；端面齿的参数要匹配对接件的齿形，齿距误差控制在0.02mm以内，齿面粗糙度不高于Ra1.6，保证啮合时的贴合度，避免出现偏载导致个别齿断裂；下部法兰的外径要大于齿根圆直径3-5mm，留出轴向压紧的接触面，法兰厚度根据传递扭矩的大小核算，一般取齿高的1.5-2倍，避免法兰受载变形。

　　实际建模过程中，要注意齿根位置的圆角处理，不能做成清角，否则热处理或者受载时会在齿根位置产生应力集中，导致断齿失效；中心孔的两端要做倒角，方便装配时导入轴件，也能避免锐边划伤操作人员或者配合件表面；外圆的所有棱边都要做0.2-0.5mm的倒钝处理，去除加工毛刺。这类零件一般选用45号钢或者40Cr材质，表面做淬火处理，硬度达到HRC40-45，既能保证齿面的耐磨性，又能让芯部保持足够的韧性，承受冲击载荷。

　　在设备选型匹配时，要核算端面齿的接触强度和齿根弯曲强度，根据传递的额定扭矩、转速、正反转频率确定齿的模数和齿数，齿数一般选12-24齿，齿数过多会导致齿的厚度变小，弯曲强度下降，齿数过少则会出现啮合冲击，传动平稳性变差。装配时要保证两个啮合齿盘的端面平行度误差不超过0.01mm，轴向锁紧力均匀，避免出现个别齿受力过大的情况，日常维护时可定期在齿面涂抹润滑脂，减少齿面磨损，延长使用寿命。这类结构相比传统的键联接，拆装更加方便，重复定位精度高，非常适合需要经常拆卸维护的传动部位，也能在一定程度上补偿少量的轴向安装误差，降低装配时的精度要求。
