住宅外置悬挑式木质防护栏杆结构设计

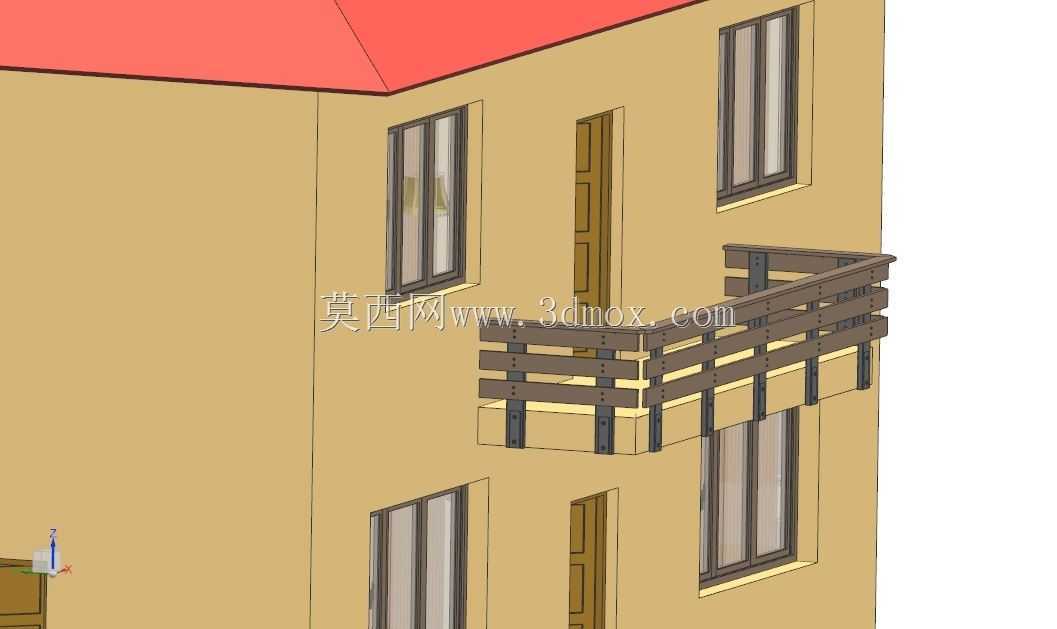

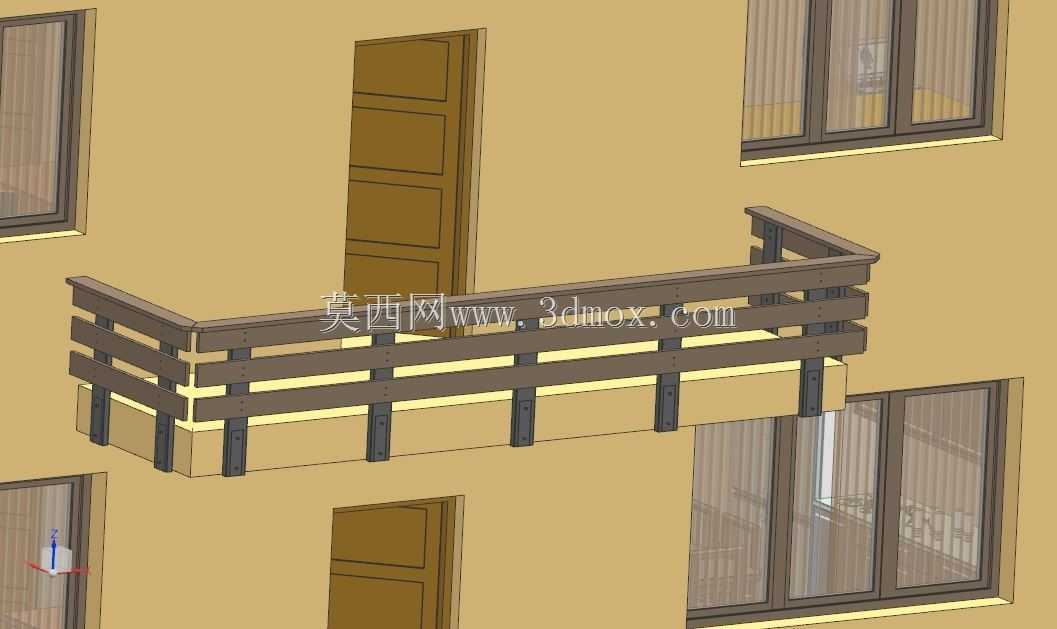

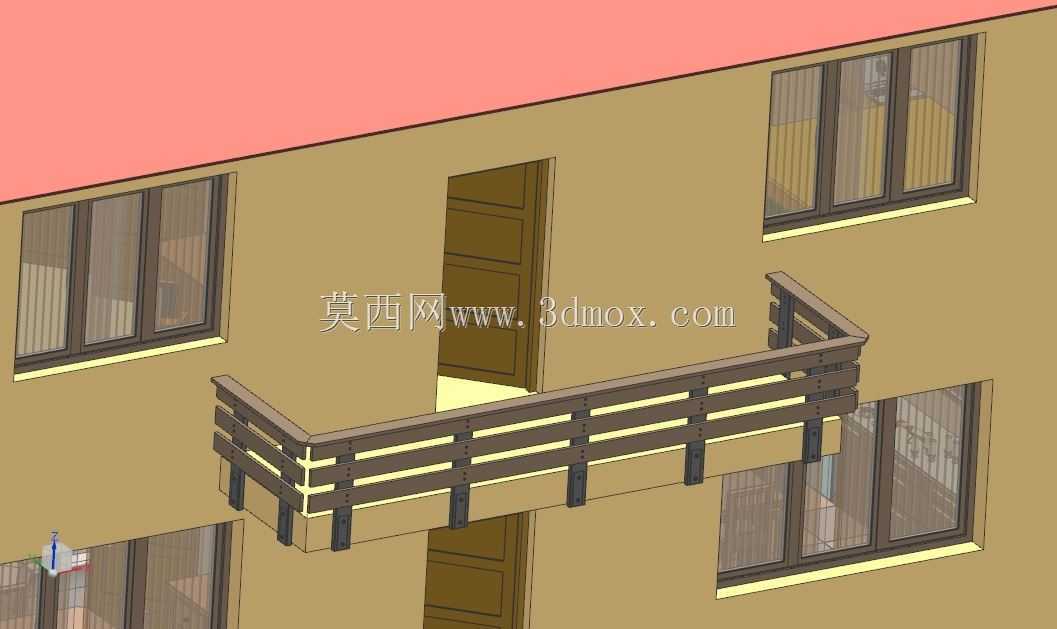

　　在民用住宅的外置阳台、露台临边区域，这类悬挑式防护栏杆是临边安全防护的核心构件，主要承担临边围挡、防止人员或物件高空坠落的功能，同时兼顾外立面装饰协调性，适配低层自建房、多层住宅的外置开放式阳台场景，也可用于复式住宅室内挑空区域的临边防护。从实际安装场景来看，这类栏杆直接固定在阳台混凝土悬挑板的外边缘，不需要额外占用阳台内部的使用空间，能最大化保留阳台的活动区域面积，对于面宽有限的小户型阳台而言，这种贴边安装的设计能有效释放地面使用空间，避免常规内装护栏挤占通行、置物空间的问题。设计阶段首先考虑的是安装基面的适配性，住宅阳台的混凝土悬挑板边缘通常存在浇筑时的尺寸偏差，因此立柱的固定支座做了长圆孔调节设计，允许安装时在水平、

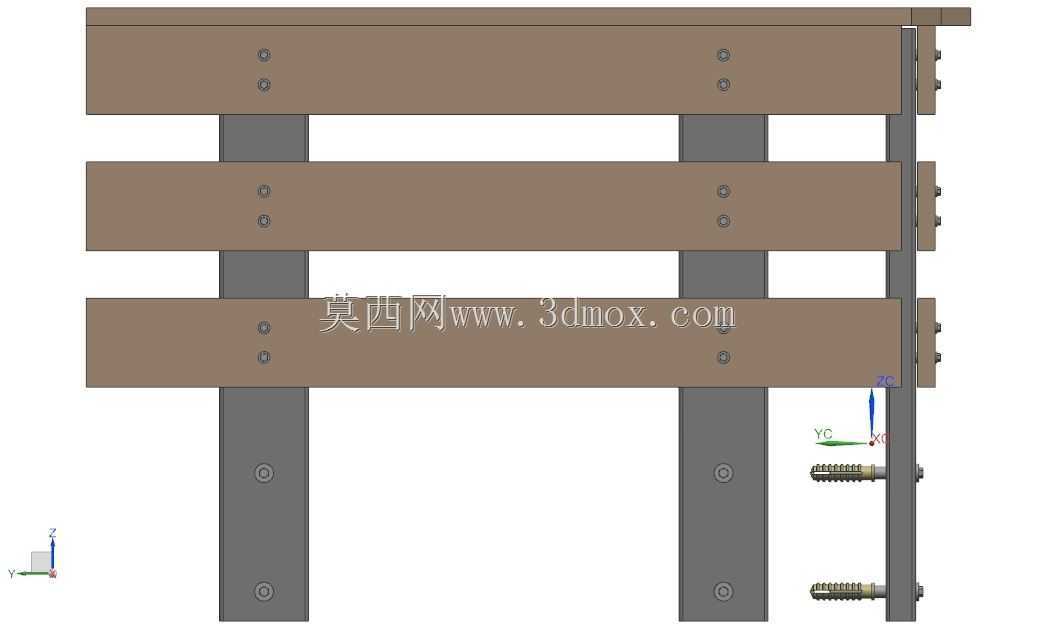

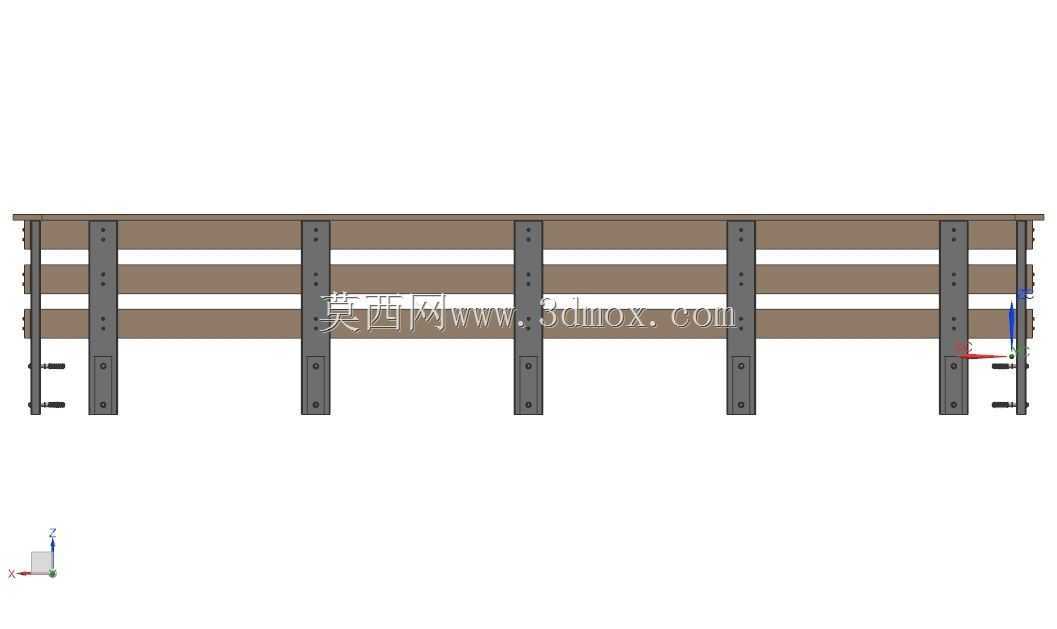

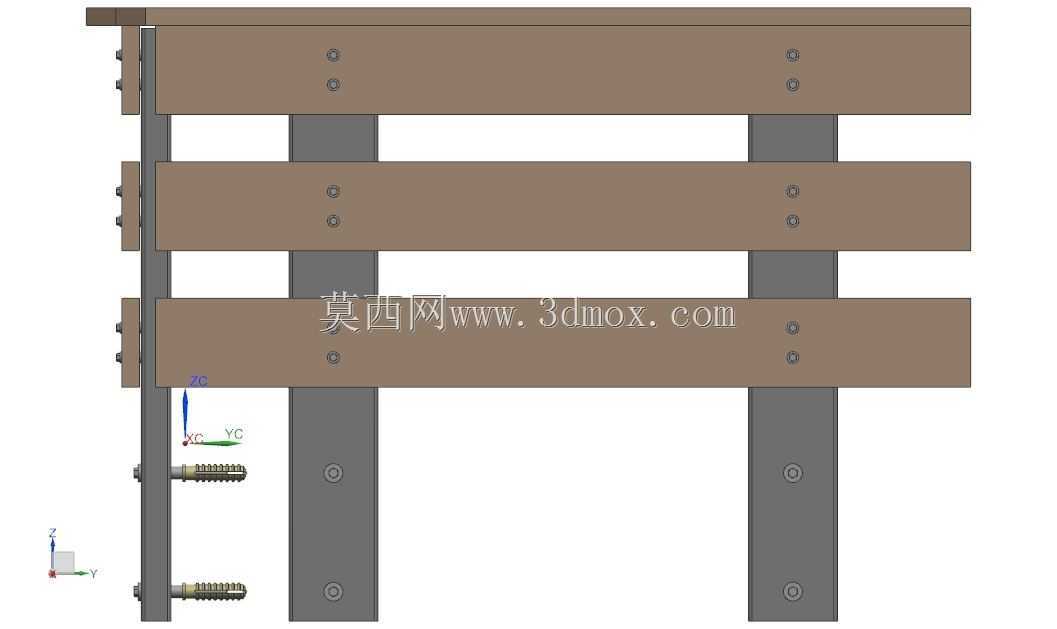

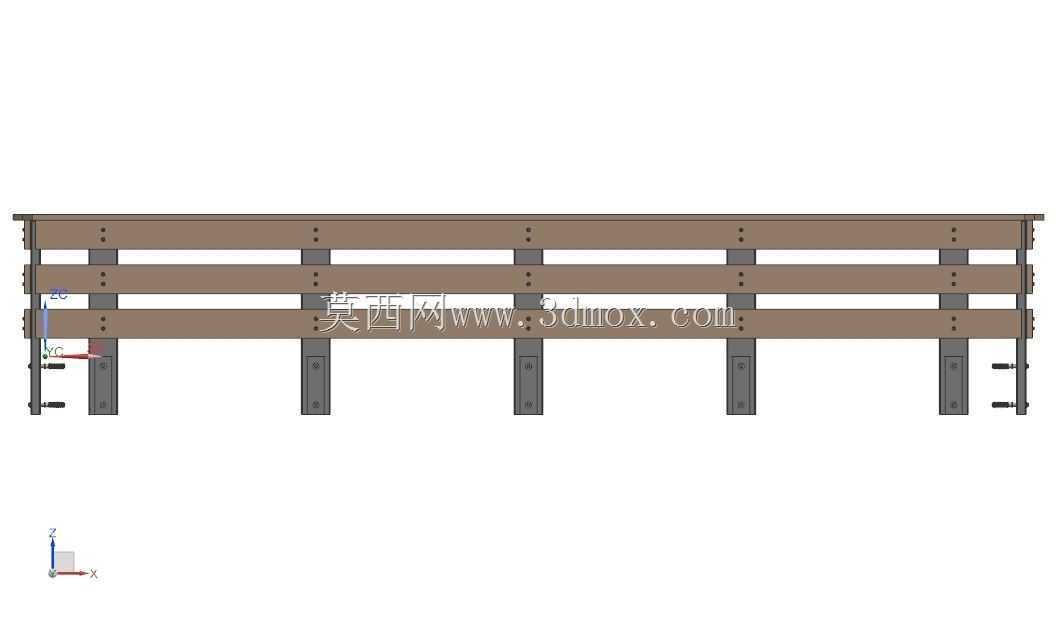

　　垂直方向做±5mm的位置微调，抵消土建施工的误差，保证所有立柱安装后垂直度偏差控制在1mm/m以内，避免栏板安装后出现缝隙不均、倾斜的问题。立柱的固定采用膨胀螺栓穿透支座钢板直接锚入混凝土板内部，锚入深度不低于100mm，单根立柱的抗水平推力不低于1kN，满足民用建筑临边防护的荷载要求，即使多人同时倚靠栏板也不会出现结构变形或连接失效的问题。栏板部分采用横向排布的实木板材作为围挡构件，横向板之间预留100mm的间隙，既保证通风、采光的通透性，避免实心栏板带来的压抑感，又能防止儿童从间隙钻出，符合住宅防护栏杆的间隙安全要求。横向栏板通过螺栓与垂直立柱连接，连接位置做了沉孔处理，螺栓安装后表面与木板齐平，不会出现突出的毛刺或尖锐棱角，

　　避免日常使用时剐蹭衣物、磕碰伤人。立柱的选材可根据使用环境调整，户外场景选用镀锌方管做表面木纹转印处理，或者直接采用防腐实木方材，兼顾耐候性与外观质感；室内场景可直接采用实木指接材做表面清漆处理，与室内装修风格匹配。从安装边界来看，这类栏杆的安装基面要求混凝土板的厚度不低于100mm，混凝土强度等级不低于C20，保证膨胀螺栓的锚固力足够；栏杆的整体高度从阳台完成面算起不低于1100mm，符合民用建筑设计统一标准中临空栏杆的高度要求，底部与混凝土板接触的位置打密封胶做防水处理，避免雨水顺着连接缝隙渗入混凝土板内部，长期侵蚀造成固定件锈蚀、混凝土冻融破损。设计时还考虑了构件的模块化拆分，所有立柱、横向栏板、固定支座都采用标准化尺寸，

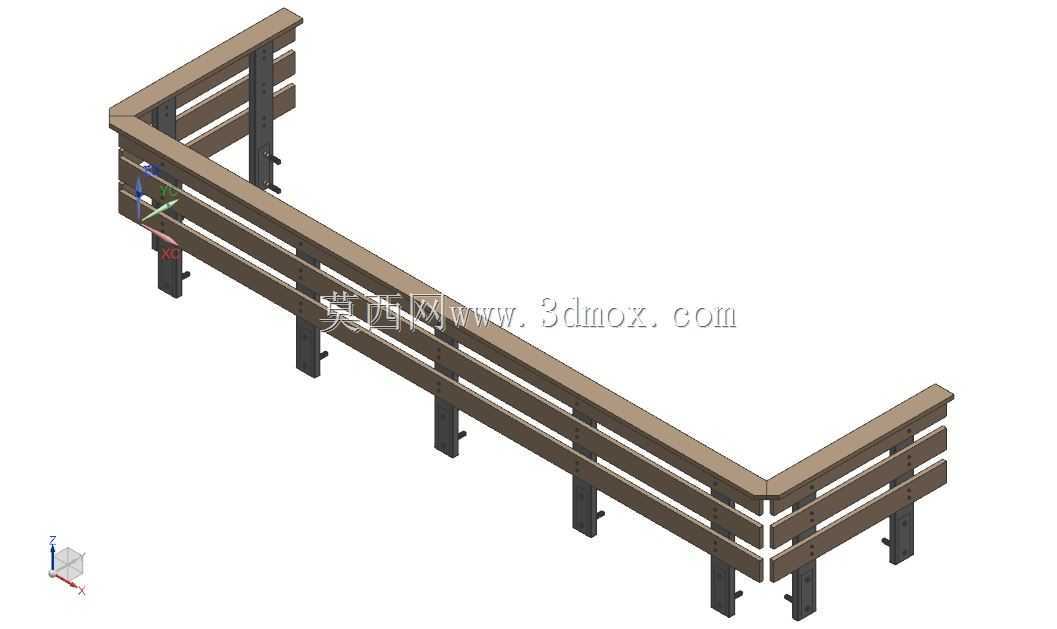

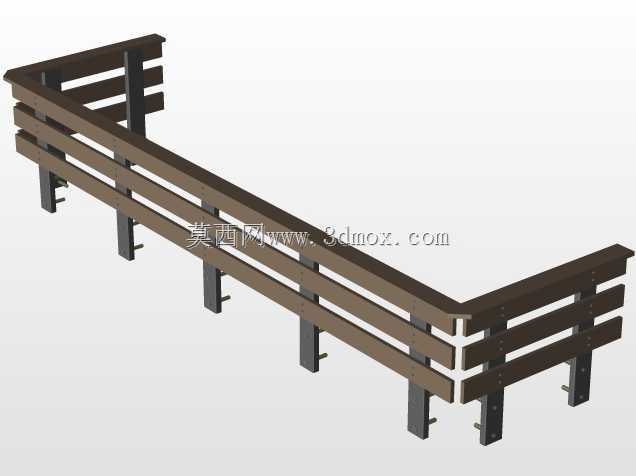

　　现场安装时不需要额外切割加工，只需要按照定位标记打孔固定即可，单组3米长度的栏杆两名安装工人半天即可完成全部安装作业，大幅降低现场施工的难度与工期。横向栏板的木材表面做了倒角处理，所有边缘都倒R3的圆角，避免木材边缘尖锐造成磕碰伤害，同时木材表面做户外耐候木蜡油处理，能抵御紫外线照射、雨水侵蚀，长期户外使用不会出现开裂、掉漆、腐烂的问题，日常维护只需要每隔两到三年重新涂刷一次木蜡油即可，维护成本极低。在结构受力层面，垂直立柱作为主要的受力构件，承受横向栏板传递的水平荷载，再通过固定支座将荷载传递到混凝土结构板上，横向栏板除了围挡作用外，还能起到拉结所有立柱的作用，让整组栏杆形成一个整体受力结构，避免单根立柱独立受力造成的变形过大问题，即使某一个固定点出现松动，相邻的立柱也能通过横向栏板分担荷载，不会出现栏杆整体垮塌的风险。针对转角位置的阳台，栏杆设计了专用的转角连接构件，能适配90度直角转角的安装需求，转角位置的立柱做了双面固定孔位，两个方向的横向栏板都能牢固连接在转角立柱上，保证转角位置的结构强度与外观连续性，不会出现拼接缝隙过大、连接不牢的问题。
