带安装轴段直齿圆柱齿轮传动构件

　　这类带集成轴段的直齿圆柱齿轮构件，常应用在中小功率的定比传动场景中，比如小型输送设备的动力输入端、轻工包装机械的进给传动链、台式机床的辅助进给单元里，都能见到这类结构的身影。和分体式齿轮与轴的装配结构不同，这种齿轮与轴做成一体的结构，省去了齿轮与轴之间的键连接、轴向定位套等额外装配环节，能有效避免传动过程中配合间隙带来的回差，在对传动精度有一定要求、安装空间紧凑的工况下优势十分明显。

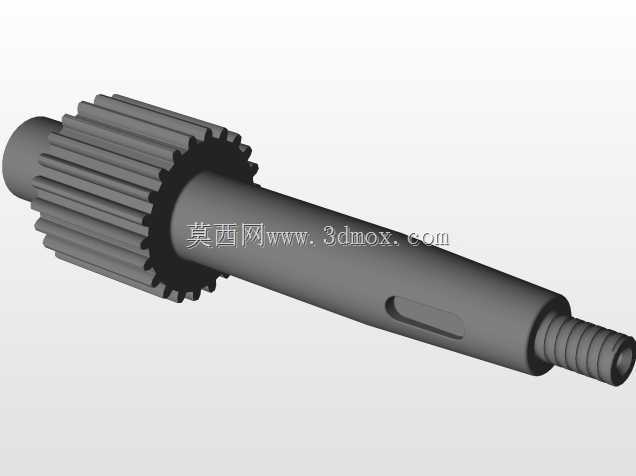

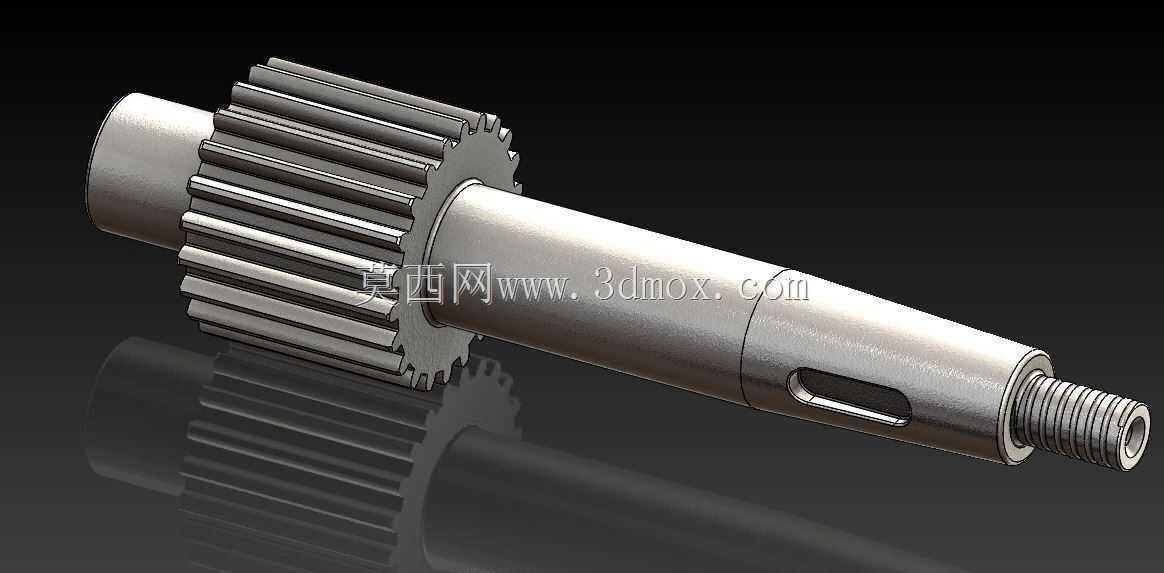

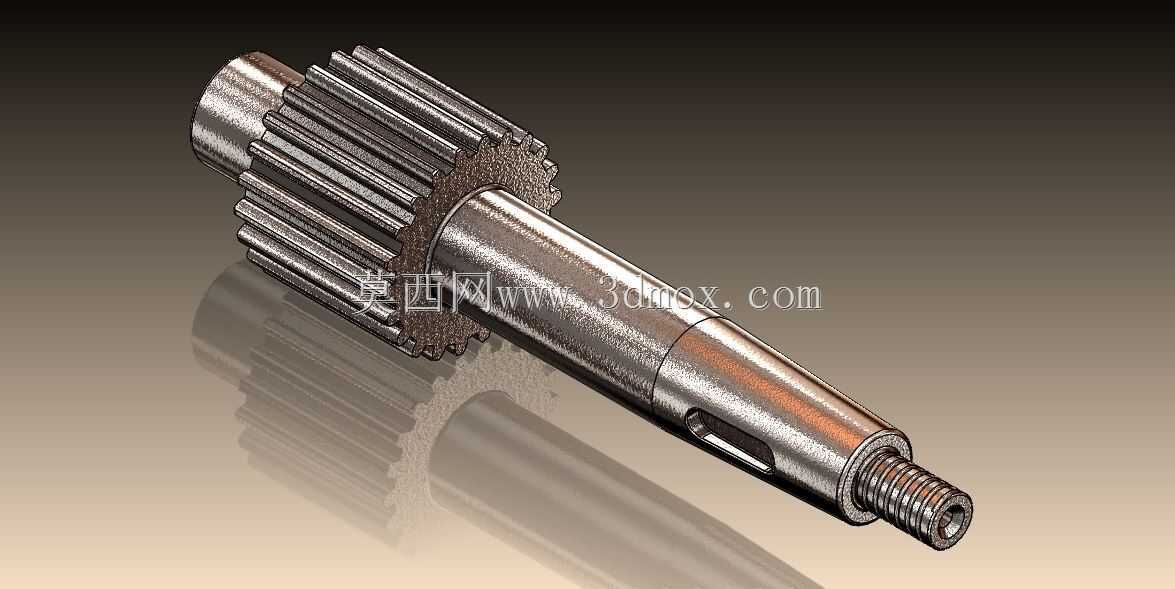

　　从实际功能来看，该构件同时承担了动力传递与旋转支撑的双重作用，轮齿部分负责和配对齿轮啮合，将输入端的扭矩平稳传递到下游执行机构，轴段部分则通过两端的支撑位与机架上的轴承配合，保证整个构件旋转时的同轴度，避免轮齿啮合时出现偏载。轴端的螺纹段是用来安装锁紧螺母的，装配时可以通过螺母预紧力固定轴承内圈，防止轴系在正反转切换或者负载波动时出现轴向窜动，轴身上加工的键槽则是用来和输入端的带轮、联轴器等动力输入件连接，传递输入扭矩，避免动力输入件和轴之间出现相对转动。

　　设计这类构件的时候，首先要确定的是轮齿的参数匹配，根据传动比要求确定齿数、模数、压力角，保证和配对齿轮啮合时的重合度满足传动平稳性要求，避免出现啮合冲击。同时要校核轮齿的弯曲强度与接触强度，根据传递的额定扭矩、工作时的冲击系数来确定齿宽，保证在额定负载下轮齿不会出现断齿、过度点蚀的问题。轴段的设计需要重点考虑刚度与强度的平衡，支撑轴承位的直径要和所选轴承的内孔尺寸匹配，轴肩的高度要符合轴承安装的定位要求，不能过高导致轴承拆卸困难，也不能过低起不到轴向定位的作用。键槽的位置要避开轴的应力集中区域，键槽的端部要做圆角处理，减少应力集中带来的轴断裂风险。

　　从安装边界来看，这类齿轮轴的安装需要预留足够的轴向装配空间，两端轴承位的中心距要和机架上的轴承安装孔中心距严格对齐，同轴度公差需要控制在合理范围内，否则装配后会出现轴转动卡滞、轮齿偏磨的问题。轮齿部分的外径尺寸要考虑和箱体内部的间隙，避免旋转时轮齿和箱体内壁发生干涉，轴端螺纹段的长度要匹配锁紧螺母的厚度，同时预留足够的预紧调节余量，保证轴承预紧力可以调整到合适范围。装配时要注意轮齿啮合的侧隙调整，不能过紧导致传动阻力过大、温升过高，也不能过松导致传动回差过大、冲击噪音明显。

　　在实际工况使用中，这类齿轮轴通常采用中碳钢或者中碳合金钢加工，轮齿部分会做表面淬火处理，提高齿面的硬度与耐磨性，轴段的支撑位会做磨削加工，保证表面粗糙度和尺寸精度满足轴承配合的要求。和分体装配的齿轮轴结构相比，一体结构的齿轮轴虽然加工难度略高，轮齿加工时需要考虑轴段的装夹避让，但是在紧凑安装空间下的传动可靠性更高，后期维护时不需要检查齿轮与轴之间的配合松动问题，适合在长期连续运行的中小负载传动场景中使用。设计建模时需要注意轮齿的渐开线齿形准确性，轴段上的退刀槽、圆角、倒角等工艺结构不能遗漏，这些细节结构直接影响后续的加工工艺性，比如螺纹段的退刀槽是保证螺纹加工到位的必要结构，轴端的倒角是方便装配时轴承、联轴器等零件的顺利导入，轴肩处的圆角则是降低应力集中、提升轴的疲劳强度的关键细节。
