改进型膜片校准式压力开关结构

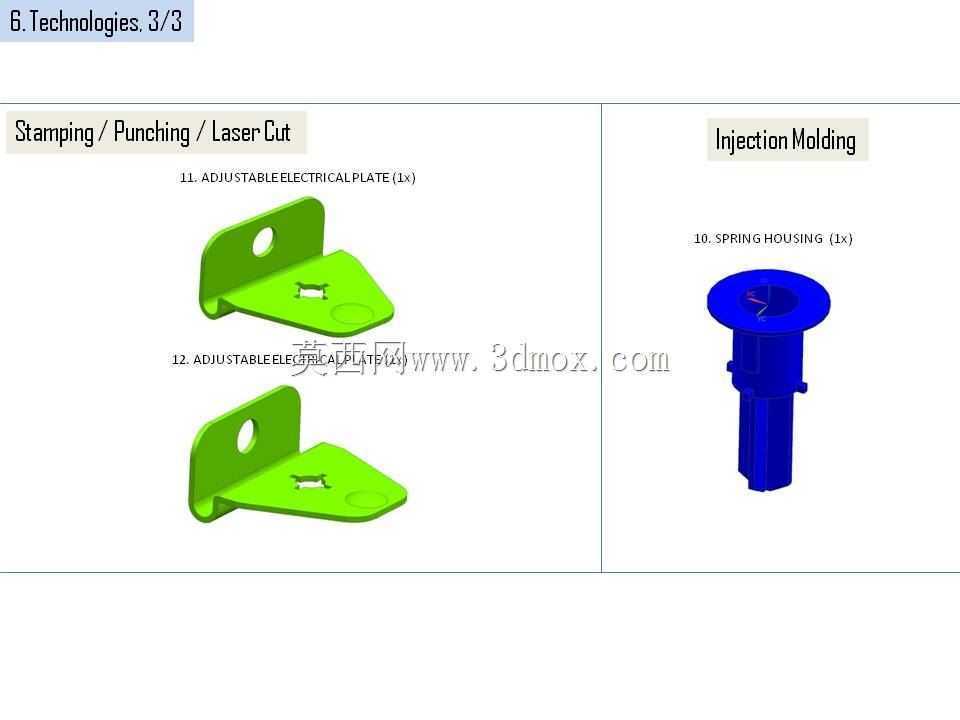

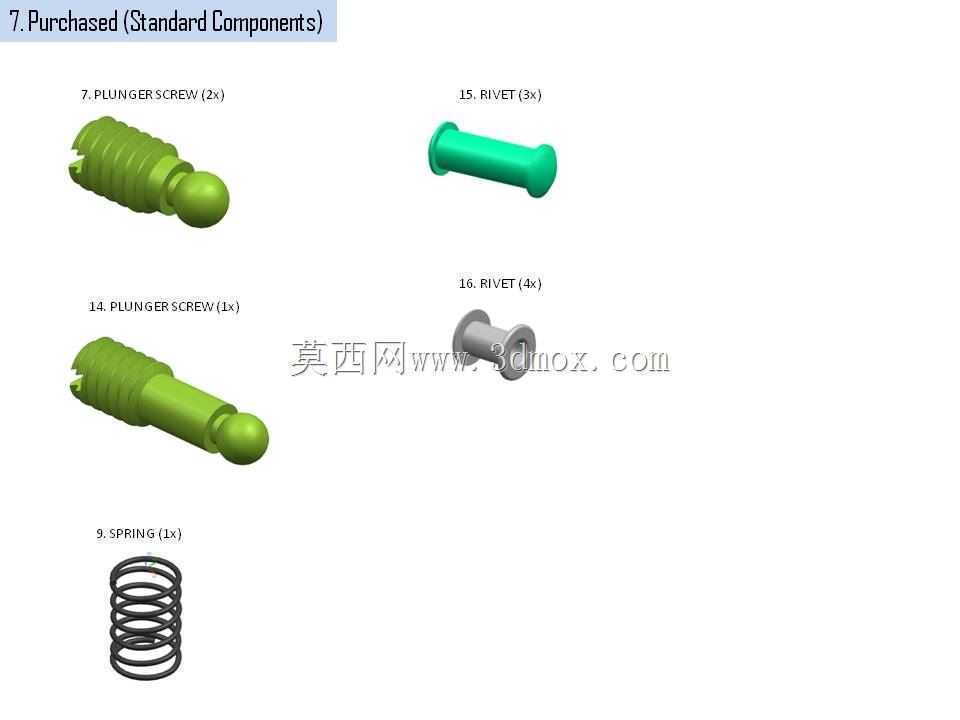

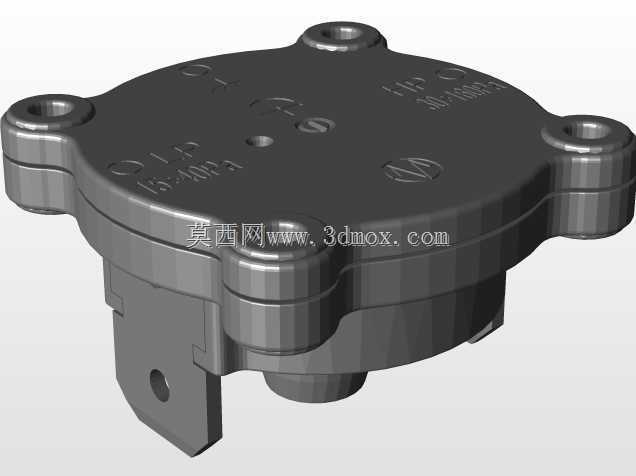

　　这款压力开关的迭代结构，核心围绕气动回路的压力通断控制场景设计，可适配小型自动化设备、轻工气动生产线、小型流体控制单元的压力阈值触发需求，替代传统多零件拼接的压力检测开关，在紧凑安装空间内完成压力信号的电气转换输出。结构上采用单规格柱塞螺钉替代原有两种不同规格的柱塞紧固件，减少装配环节的零件分拣成本，避免产线装配时出现零件错装的问题，同时统一的紧固件规格也降低了后期运维的备件储备难度。配套的可调电气板采用单规格设计替代原有双板结构，在保证电气触发行程精度的前提下，压缩了内部堆叠的空间占用，让整体结构的径向尺寸可以进一步收窄，适配更多小通径的气动回路安装位。

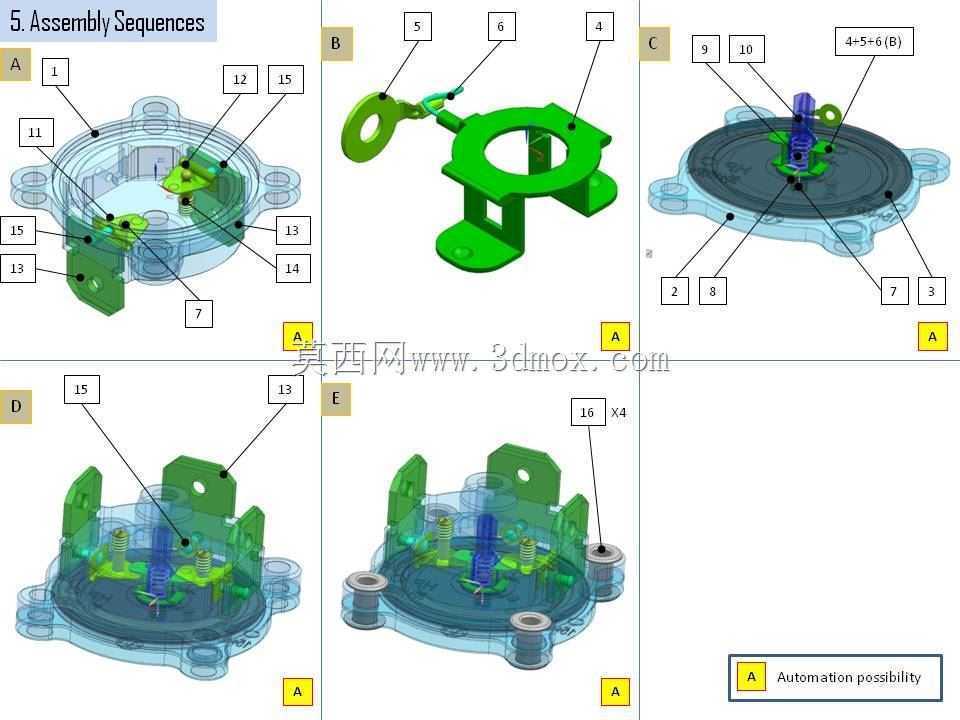

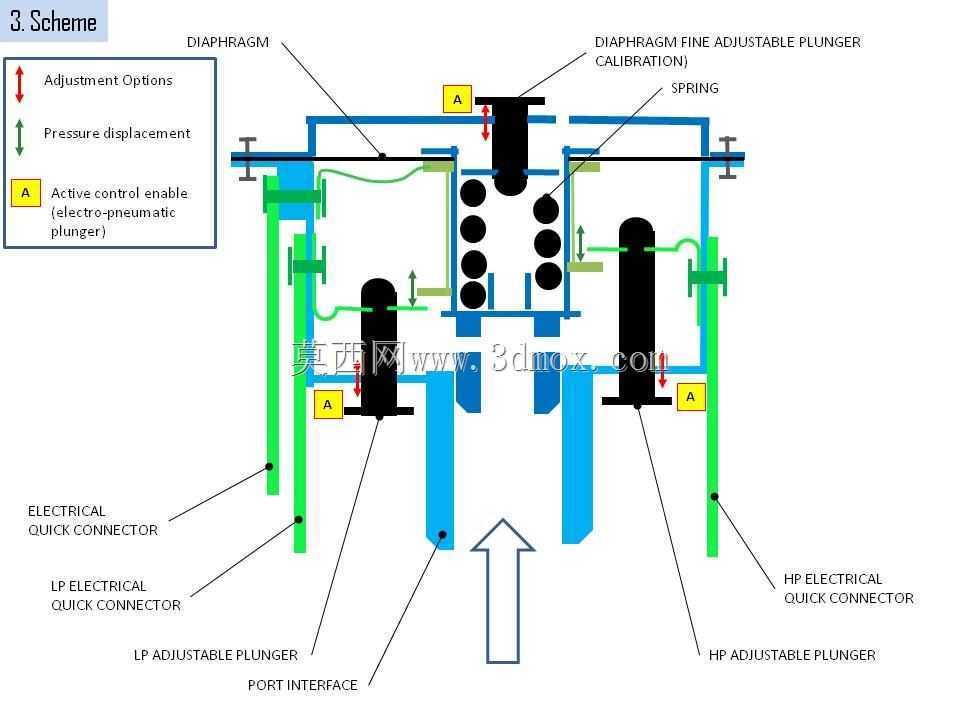

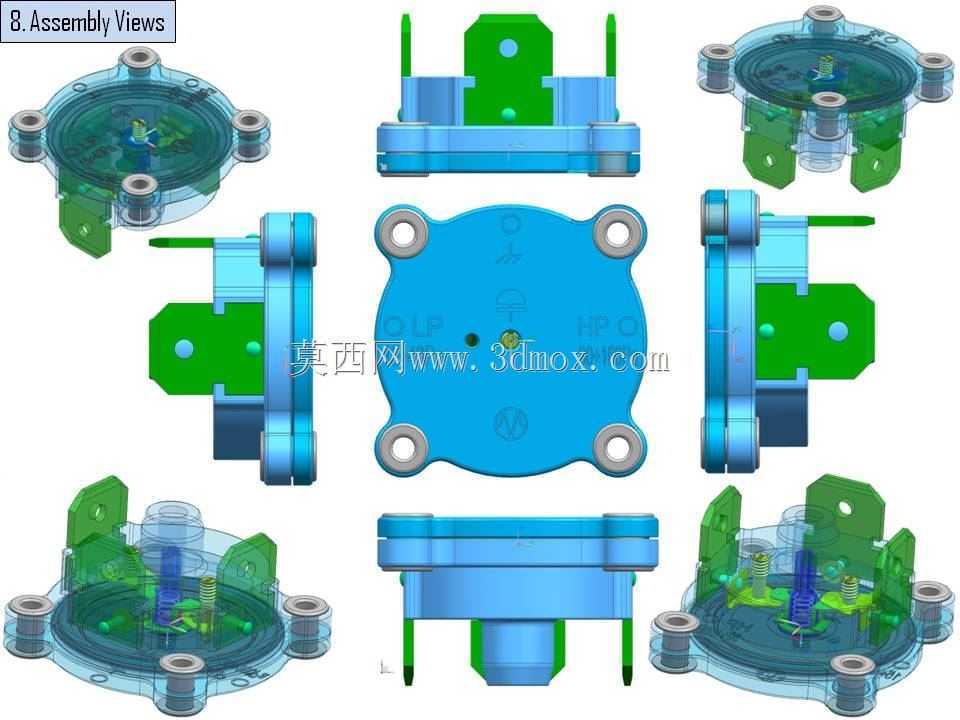

　　设计阶段重点考虑了自动化装配的适配性，所有零件的装配顺序共设置五个可行序列，每个装配工位的动作都符合自动化设备的取件、定位、压装逻辑，不需要额外设计复杂的异形工装就能完成整机组装，对于量产阶段的产能爬坡十分友好，不需要为了适配特殊装配动作定制高价的非标装配模组。膜片校准结构集成在内部三个调整点位上，不需要拆解整机外壳就能完成压力触发阈值的微调，现场调试人员可以根据实际回路的工作压力范围，直接在设备安装位完成参数校准，不需要将开关拆下带回工位调试，大幅缩短现场调试的周期。

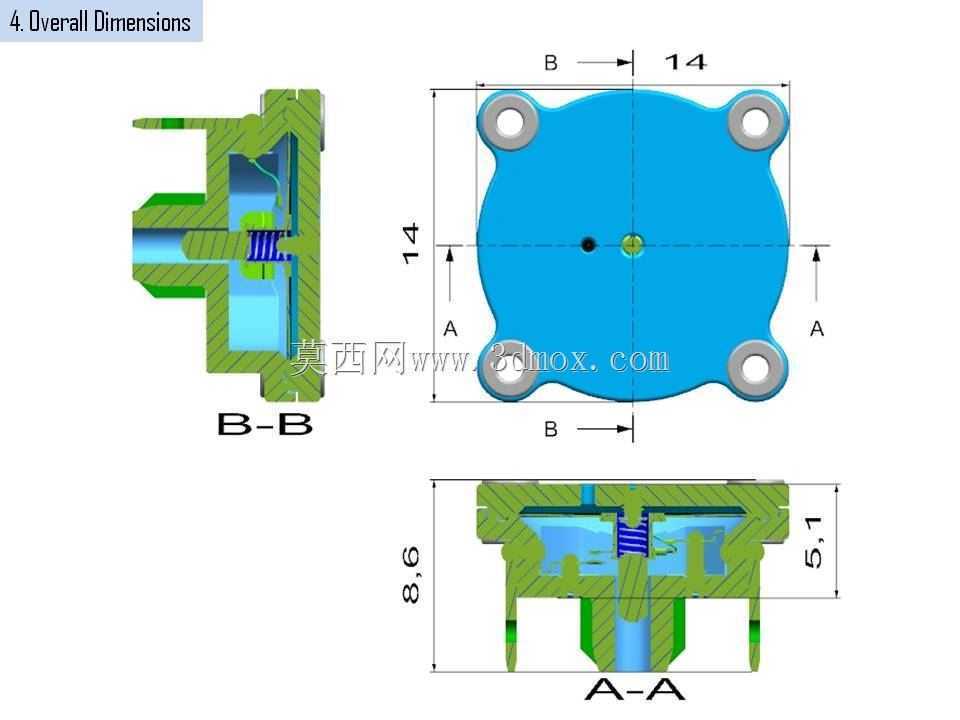

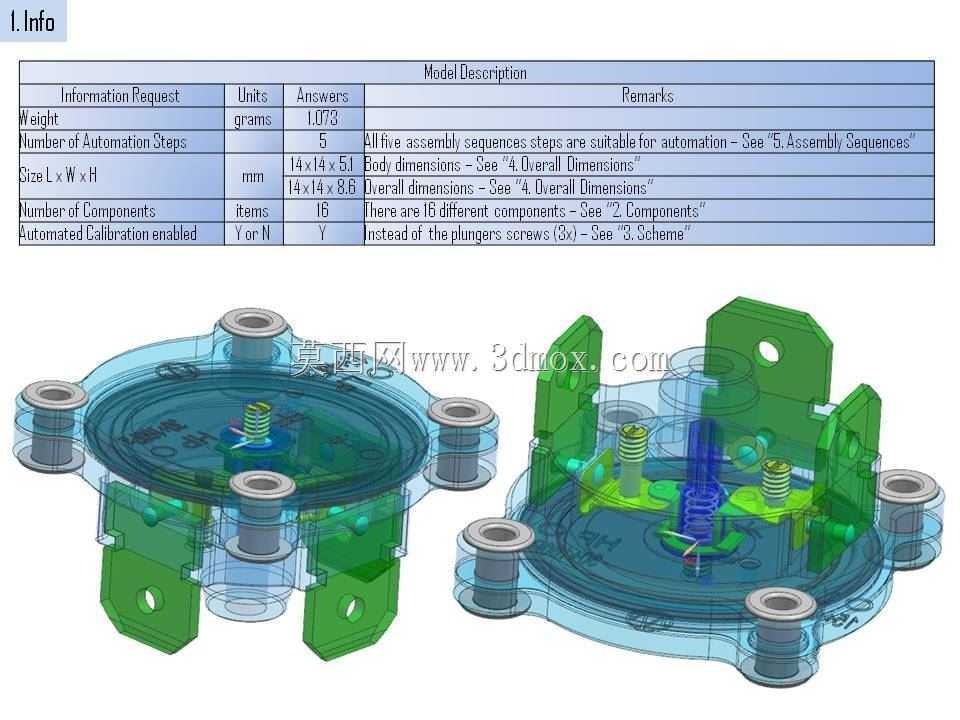

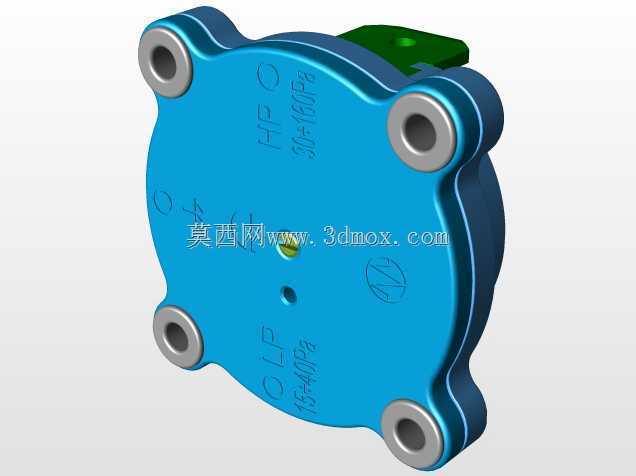

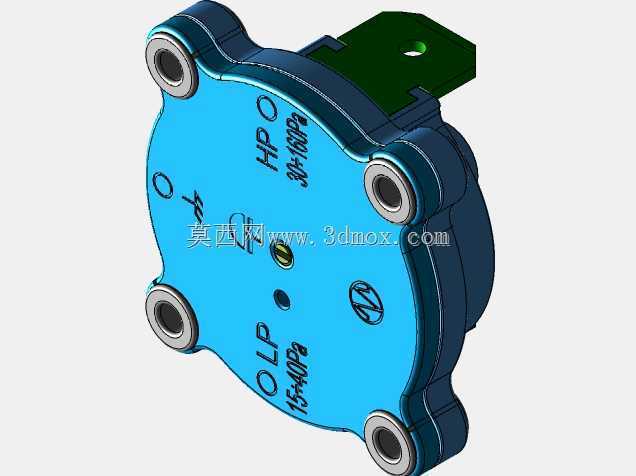

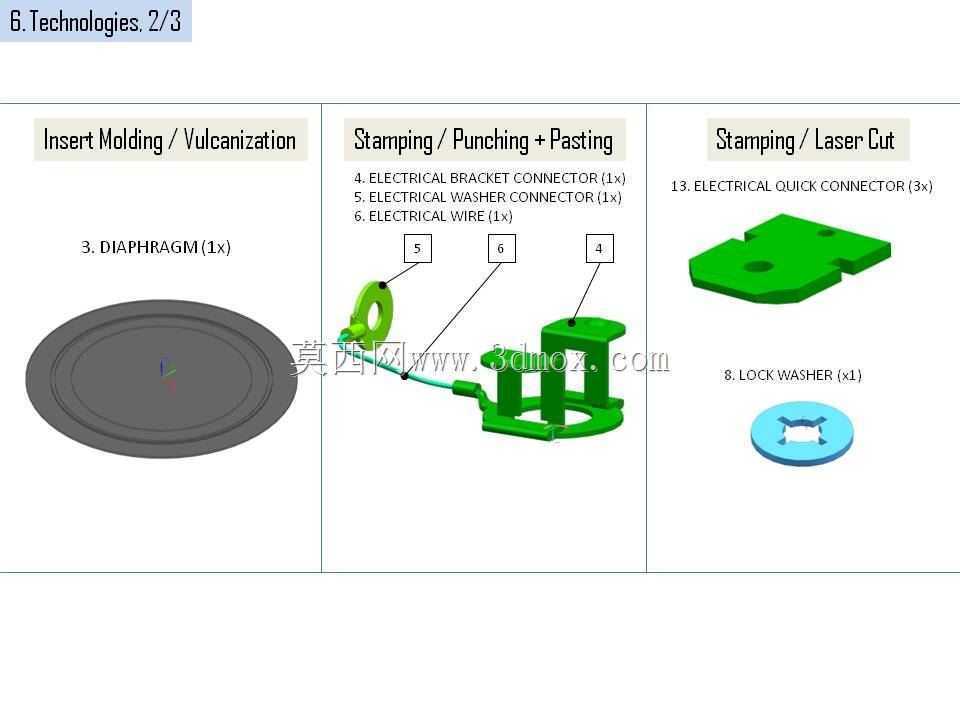

　　外形尺寸上，单开关本体的长宽尺寸控制在14毫米乘5.1毫米，带安装固定耳的整体组件总尺寸为14毫米乘8.6毫米，安装孔位采用对称式分布在结构四周的凸台上，凸台高度与主体底座齐平，安装时可以直接贴附在气动阀组的安装平面上，不需要额外预留避让空间，固定螺钉采用常规的小规格气动紧固件即可完成锁紧，适配市面上多数标准气动集成阀板的安装孔距规范。内部流道与膜片的接触位置做了圆弧过渡处理，避免压力骤变时膜片局部应力集中导致的疲劳破损，延长膜片的使用寿命，同时柱塞与电气板的触发位置设置了缓冲行程，避免压力超限时柱塞硬冲击电气触点导致的触点变形、接触不良问题。

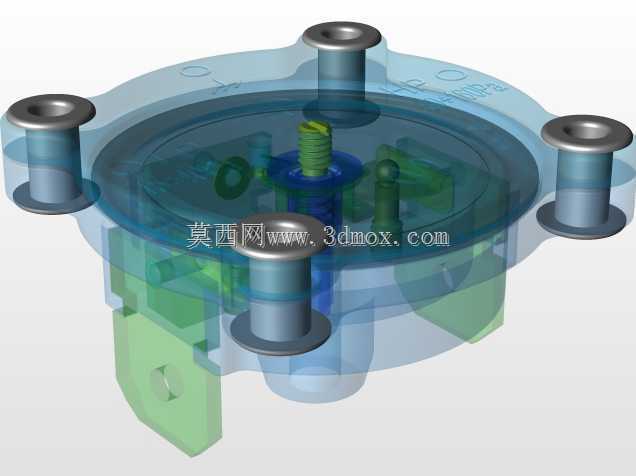

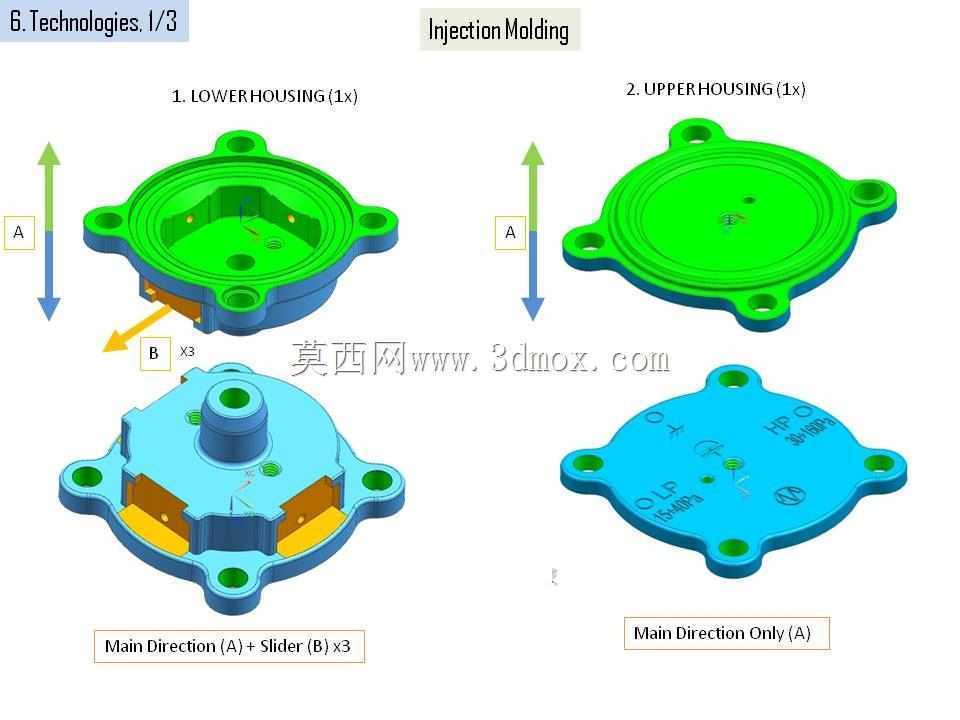

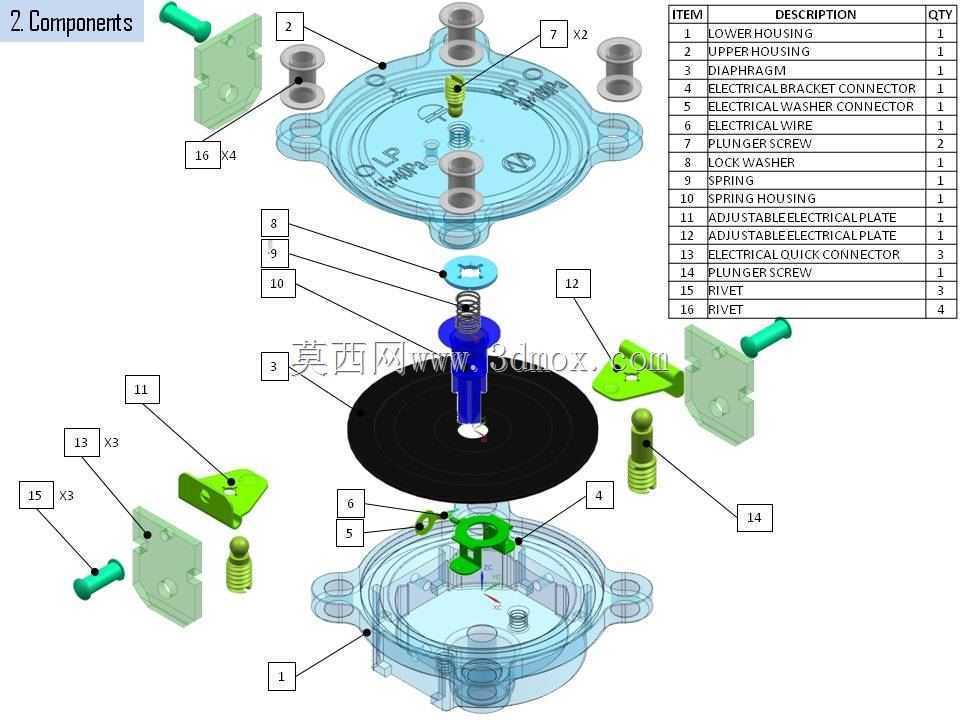

　　控制逻辑上预留了电动气动柱塞的主动控制拓展位，如果用户需要主动控制回路通断，不需要更换整体开关结构，只需要将原有被动式柱塞螺钉替换为电动气动驱动的柱塞组件，就能实现被动压力触发与主动控制的功能切换，不需要重新设计安装接口，适配多场景的使用需求。整体结构的透明外壳部分采用高强度工程塑料材质，可以直观观察内部膜片与柱塞的动作状态，现场运维人员不需要拆解设备就能判断内部结构是否存在卡滞、破损问题，降低故障排查的难度。绿色的安装支架部分做了加强筋处理，在保证安装强度的前提下尽可能压缩壁厚，减少整体结构的重量，整体组件共包含16种不同的零件，每个零件的分型面都符合常规注塑与机加工的工艺要求，不需要特殊的加工工艺就能完成零件量产，零件的公差配合采用基孔制间隙配合，装配时不需要额外的修配环节就能完成整机组装，装配后的动作行程一致性可以控制在0.1毫米以内，保证批量生产时的触发阈值稳定性。
