离心式鼓风机蜗壳本体结构设计

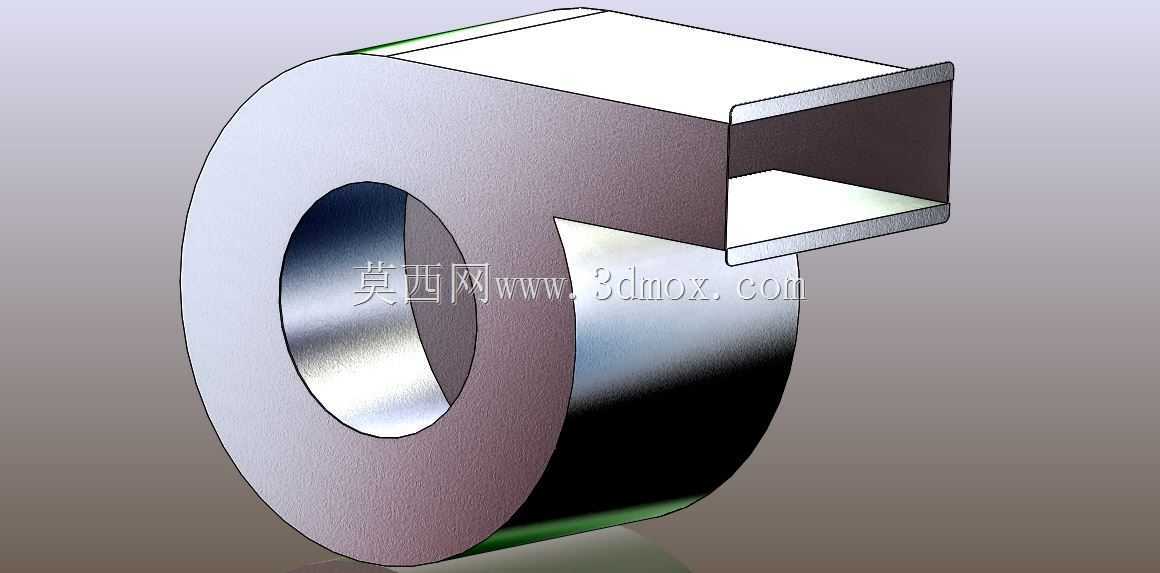

　　在工业通风、气力输送、车间除尘、燃烧供风这类场景里，鼓风机本体的蜗壳结构直接决定了整机的风压输出效率与运行噪音水平，这部分结构的设计合理性，往往比叶轮本身的适配调试更影响现场使用的稳定性。很多现场运维人员会遇到风机出风口风速不均、壳体震颤明显的问题，追根溯源大多是蜗壳的型线设计没有匹配叶轮的出风角度，导致气流在壳体内形成紊流，长期运行不仅能耗偏高，还会让壳体连接焊缝出现疲劳开裂的情况。这款鼓风机本体采用的是对数螺旋线蜗壳型线，从叶轮外圈的起始截面到出风口的终止截面，通流截面按照气流的动量变化梯度逐步扩大，能让叶轮甩出的高速气流在壳体内平缓减速增压，避免截面突变带来的局部涡流损失。结构上采用等厚板材卷制拼接的工艺思路，

　　侧壁与蜗壳卷板的连接边预留了标准焊接坡口，不需要额外做加厚翻边就能满足常规中低压通风工况的强度要求，出风口采用方形直边法兰结构，法兰边的螺栓孔位按照通用通风管道的接口标准排布，现场对接风管时不需要额外制作转换接头，能直接匹配常规的共板法兰或角钢法兰风管。从安装边界来看，蜗壳的中心孔是与叶轮座、轴承箱配合的定位基准，孔位的同轴度公差需要控制在0.1mm以内，否则叶轮运转时会蹭到壳体内壁，安装时蜗壳的底部支撑面需要与基础钢架保持水平，出风口的朝向可以根据现场管路走向调整，只要保证支撑脚的受力均匀即可，不需要额外做加强筋补强。设计过程中需要重点考量蜗壳与叶轮的径向间隙，间隙过小容易因为加工误差或运行热膨胀出现刮蹭，

　　间隙过大则会导致气流回流，降低风机的容积效率，这款结构的径向间隙按照叶轮直径的千分之五到千分之八预留，既覆盖了常规加工的公差范围，也能将回流损失控制在可接受的区间内。壳体的出风口位置做了平直的导风段，长度约为出风口截面长边的二分之一，能让流出蜗壳的气流保持相对均匀的速度分布，减少出口处的动压损失，对接后续管路时也能降低局部阻力。在不同的应用场景下，这个本体结构可以适配不同功率的叶轮与电机组合，比如用于车间换气时可以搭配低压大流量叶轮，用于物料气力输送时可以更换高压小流量叶轮，蜗壳本身的结构强度不需要做额外改动，只需要调整进风口的集风器尺寸即可匹配。很多新手设计人员在做这类蜗壳结构时，容易直接采用圆弧代替螺旋线做型线，

　　虽然建模过程更简单，但实际运行时效率会比对数螺旋线型线低百分之十到百分之十五，而且气流在壳体内的脉动更明显，运行噪音会高出5到8分贝，长期在高转速工况下运行还会让壳体产生共振。这款结构的蜗壳侧壁采用整板下料，没有多余的拼接焊缝，既减少了焊接变形的概率，也降低了后续做气密性试验的漏点排查工作量，板材厚度的选择根据风机全压的不同可以做对应调整，常规1000Pa以下的全压工况采用2mm厚的冷轧钢板即可满足强度要求，更高压力的工况可以适当增加板厚，不需要改变整体的型线与安装尺寸。现场安装时需要注意，蜗壳与进风口集风器的配合要采用套接结构，套接深度控制在30mm到50mm之间，接缝处用密封胶条填充，避免漏风影响整机效率，出风口与风管连接时要采用软连接过渡，避免风机运行的振动传递到管路上，同时也能抵消管路安装的位置误差。
