带绘图演示功能的槽轮式间歇传动机构

　　在自动化生产线的工位转位、多工位加工设备的分度送料、包装机械的定距进给、印刷设备的步进输纸这类需要周期性间歇动作的工况里，间歇传动机构是核心的功能部件，替代了人工分度的误差与低效，也避免了伺服电机频繁启停带来的成本抬升与控制复杂度问题。这套槽轮式间歇机构，是针对小载荷、高分度精度需求的工位场景设计的，主动拨盘上的圆柱销在进入槽轮径向槽时，会带动槽轮完成固定角度的转位，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和主动拨盘的外凸锁止弧贴合，让槽轮在停歇阶段完全锁止，不会因为工位上的加工载荷出现窜动，保证工位定位的一致性。

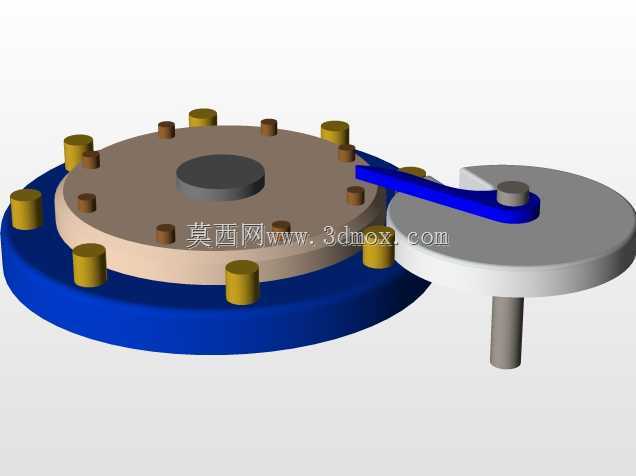

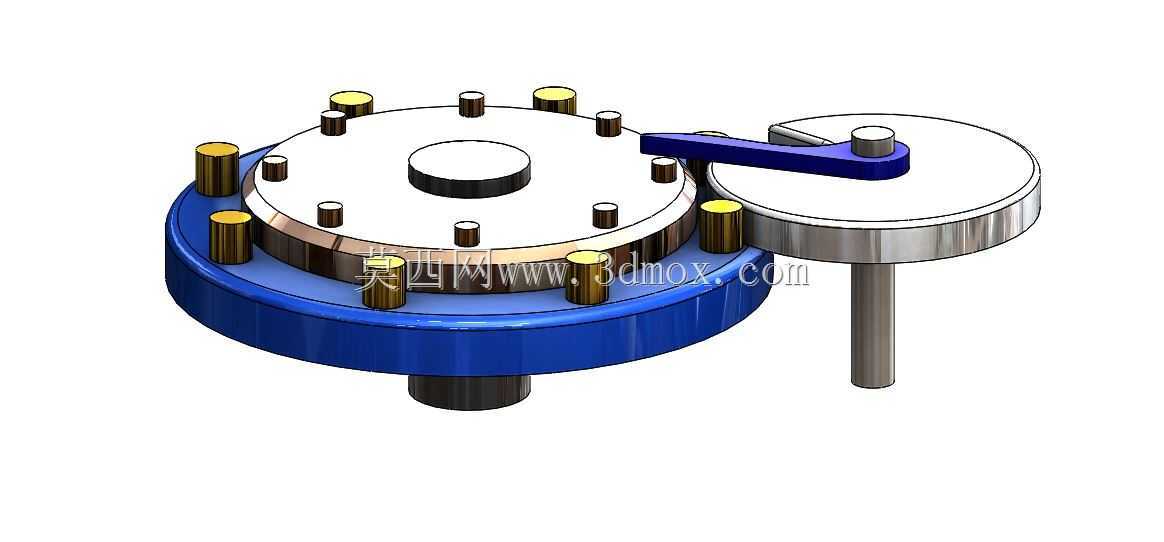

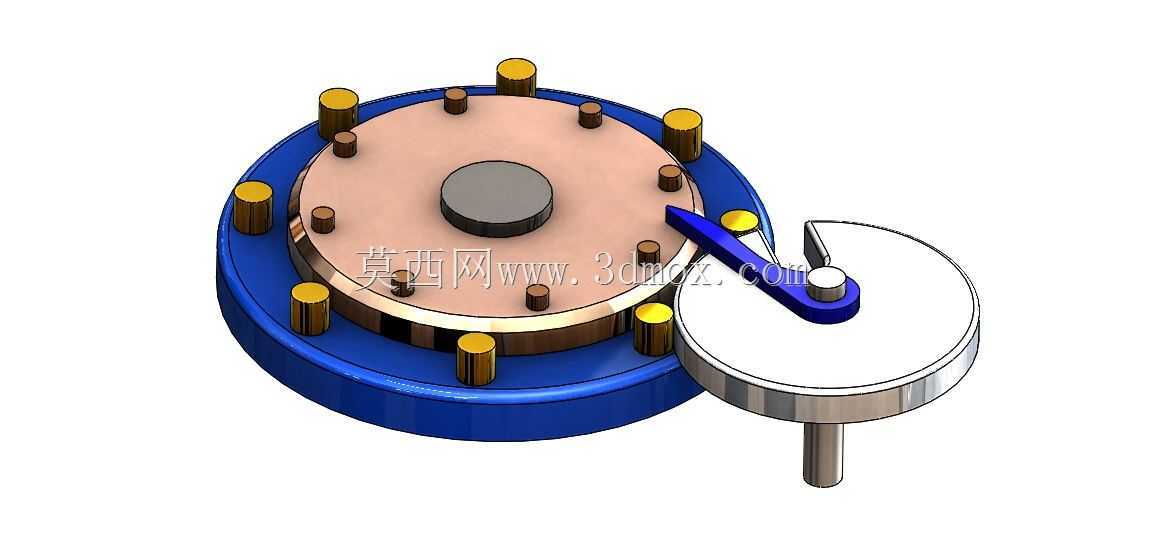

　　从结构布局来看，整套机构采用同轴层叠的安装设计，底部的蓝色基座是整个机构的安装基准，基座上预留了环形的安装孔位，可以直接通过螺栓固定在设备的安装面板上，不需要额外设计转接支架，适配多数自动化设备的安装面板开孔标准。槽轮部分采用圆盘式结构，径向均匀分布的槽位数量对应单次转位的分度角度，这套机构的槽位配置适配8工位的分度需求，单次转位角度为45度，可根据实际工位数量调整槽轮的槽数与拨盘销的数量，实现不同分度角度的输出。主动拨盘的输入轴从基座中心伸出，可直接对接驱动电机的输出轴，也可通过同步带轮、齿轮组和设备的主传动链连接，不需要额外加装离合部件，锁止弧的配合间隙控制在0.02mm以内，既保证转动过程无卡滞，也能将停歇阶段的回程间隙控制在允许范围内。

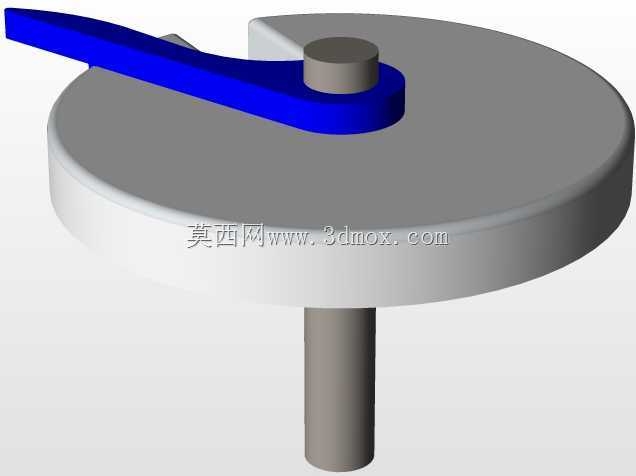

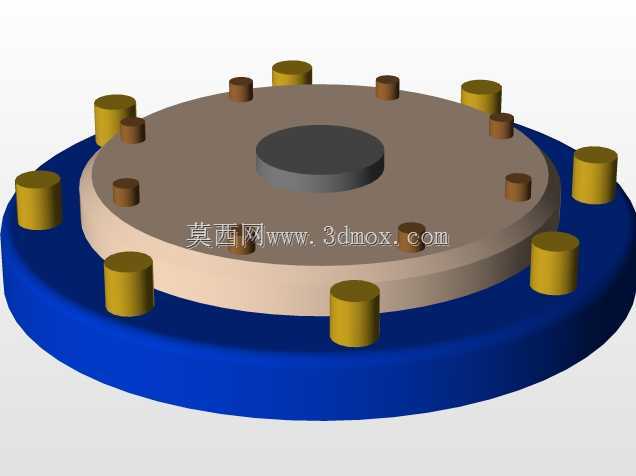

　　这套机构附带的运动演示功能，是在槽轮的顶面沿圆周方向均匀布置了不同高度的标识柱，当机构运转时，可直观观察到槽轮的转位角度、停歇时长与拨盘转速的对应关系，绘图演示部分则是在拨盘的输出端加装了绘图笔架，可在固定的绘图纸上绘制出机构的运动轨迹，方便设计人员在方案验证阶段快速核对机构的运动参数，不需要额外搭建运动仿真的测试台架，大幅缩短方案验证的周期。在实际选型适配时，需要注意安装边界的预留，整套机构的径向安装尺寸以基座的外圆为基准，轴向尺寸从基座底面到拨盘输入轴顶端的总高度可根据安装空间调整，输入轴的轴径采用标准公差配合，可适配常规的联轴器安装尺寸，不需要定制加工连接部件。

　　在功能特性上，这套机构的传动过程无冲击，圆柱销进入径向槽的瞬间线速度方向与槽的方向一致，避免了刚性冲击带来的零部件磨损，适合长期连续运转的工况，锁止弧的接触面采用了耐磨的结构设计，长期使用后锁止间隙不会出现明显扩大，能长期保持分度精度。和棘轮式间歇机构相比，槽轮结构的传动平稳性更好，运转噪音更低，适合对工位定位精度要求较高的装配、检测类工位；和凸轮分度器相比，这套结构的加工难度更低，维护成本更小，适合中低转速、小载荷的间歇传动场景，在轻工机械、小型自动化装配线、教学演示设备上都有广泛的适配空间。设计过程中对拨盘销的受力做了针对性优化，将圆柱销的受力点调整在槽轮槽位的中下部，避免槽轮边缘受力过大出现崩边，同时基座内部预留了润滑脂的存储腔，可在长期运转过程中自动对摩擦面进行润滑，减少日常维护的频次。
