轴系配套轴承支撑与密封组合结构

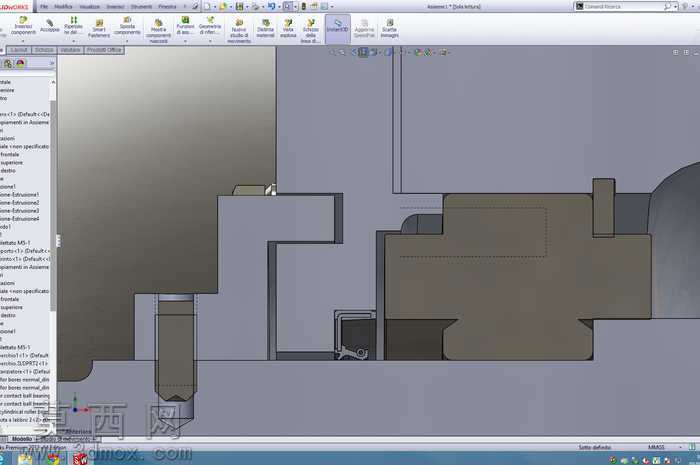

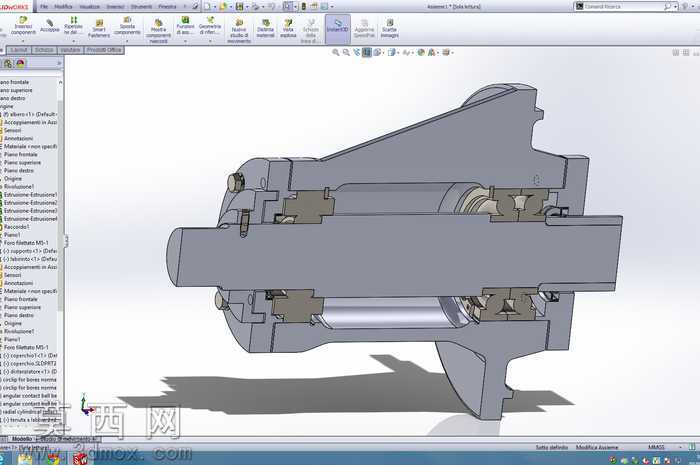

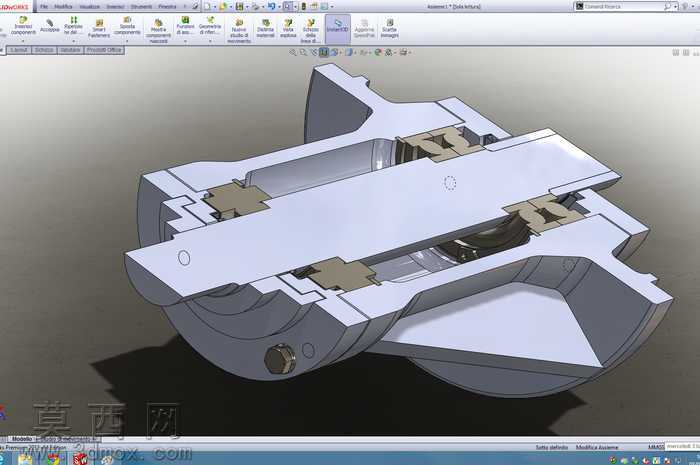

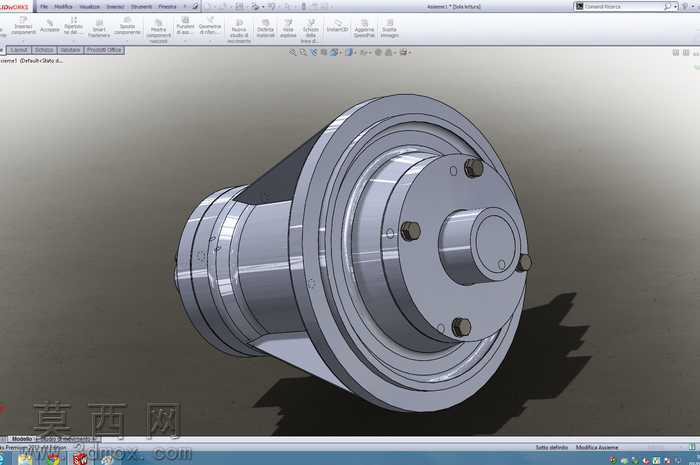

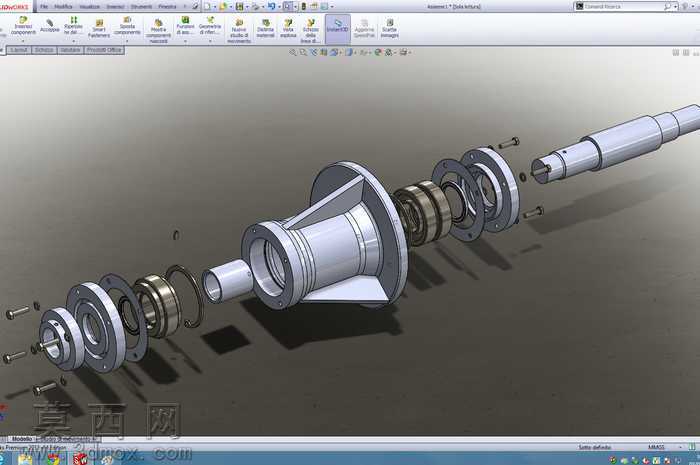

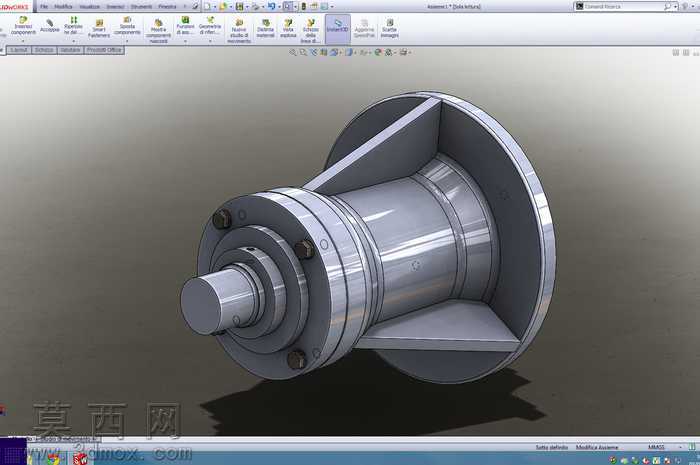

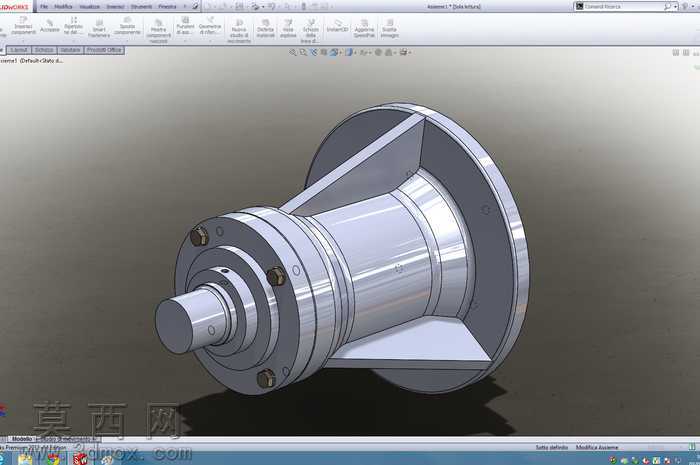

本作品为轴系配套的轴承支撑与密封组合结构三维建模成果，建模过程依托三维机械设计软件完成，首先依据机械设计手册中轴系部件的设计规范，确定各零件的尺寸参数与装配逻辑，从核心的阶梯轴零件开始建模，通过拉伸、旋转、倒角、键槽切除等基础特征操作，还原轴段的阶梯变化、定位轴肩、安装孔位等细节，保证轴上各零件的安装定位基准准确。针对轴承零件，建模时还原了滚动体、内外圈、保持架的结构细节，区分不同轴承的安装位尺寸，确保与轴段、轴承座的配合公差符合设计要求。支撑结构部分包含轴承座、端盖、连接紧固件等零件，对法兰连接面、定位止口、螺栓过孔等结构做了精细化建模，还原支撑部件对轴系的径向与轴向定位作用。密封结构部分同时包含唇形密封与迷宫密封两种形式，唇形密封部分还原了密封唇的唇边结构、抱紧弹簧的安装位，迷宫密封部分还原了多级交错的密封齿槽结构，清晰展现两种密封形式的组合密封逻辑。装配过程采用自下而上的装配方式，按照实际装配顺序依次装入轴、轴承、支撑座、密封件、端盖、紧固件，添加正确的配合约束，还原轴系的转动自由度与各零件的装配关系，最终通过爆炸视图呈现所有零件的拆分状态，清晰展示各零件的装配位置与配合关系。渲染阶段采用金属材质赋予各钢制零件，调整材质的粗糙度、反光度参数，区分加工面与非加工面的质感差异，添加柔和的环境光影效果，突出各零件的结构轮廓与装配层次，让整个轴系结构的细节清晰可辨。整个设计围绕轴系的支撑定位、转动顺畅、密封防护三大核心需求展开，合理布置轴承的支撑跨距，优化密封结构的防护路径，既保证轴系运转的稳定性，又能有效阻挡外界粉尘、水汽进入轴承内部，同时防止润滑介质泄漏，可作为机械传动系统轴系设计的参考案例，帮助设计者理解轴系部件的装配逻辑与结构设计要点。
