带安装支架的工业行走滚轮结构设计

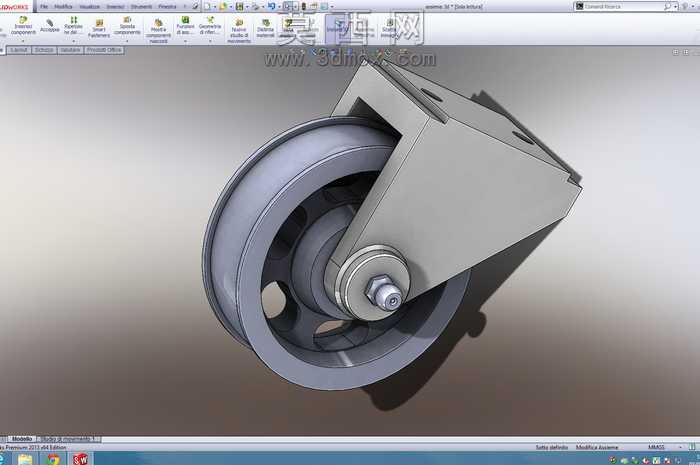

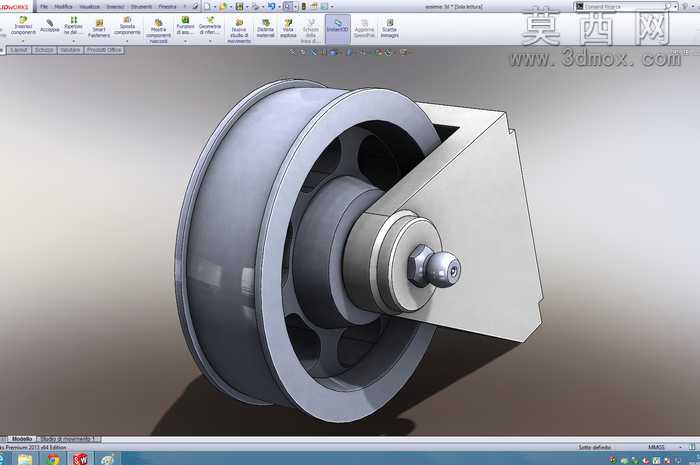

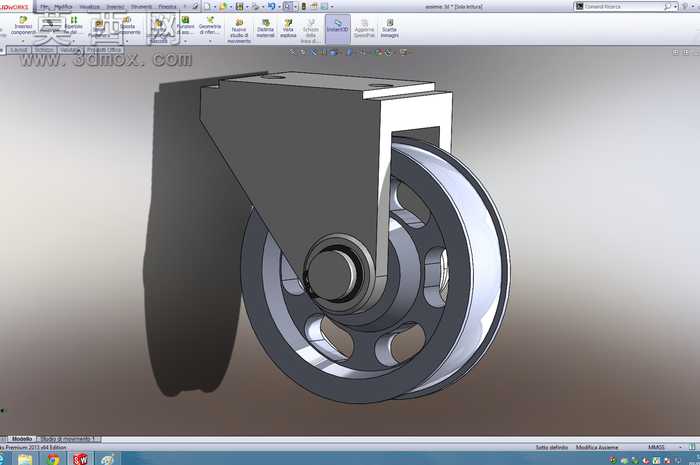

该三维模型采用SolidWorks软件完成全参数化建模，整体结构包含滚轮主体、轮轴、锁紧螺母、安装支架四个核心部分，建模过程中严格遵循机械装配的公差配合标准，对各部件的装配间隙、同轴度要求做了精准的参数约束，确保模型可直接导出用于工程出图与生产加工参考。渲染阶段采用软件内置的Photoview360渲染器，滚轮主体赋予哑光金属材质，模拟铸钢或高强度工程塑料的表面质感，通过调整材质的粗糙度、反射率参数还原工业滚轮的真实外观；安装支架采用拉丝不锈钢材质表现，金属表面的细微纹理通过环境贴图映射实现，轮轴与锁紧螺母赋予镀锌亮面金属材质，通过高光反射效果突出紧固件的加工精度。结构设计上，滚轮采用中空辐板式结构，在保证承重强度的前提下有效降低整体自重，轮体边缘做圆角过渡处理，避免应力集中导致的轮体开裂；安装支架为单侧悬臂式结构，支架与轮轴的连接部位做加厚加强处理，可承受较大的径向载荷，轮轴端部采用六角螺母加防松垫片的锁紧结构，确保滚轮在长时间转动过程中不会出现松脱问题。设计思路围绕工业场景中重载行走的实际需求展开，充分考虑了部件的通用性与可替换性，轮轴采用标准件规格，后续维护更换无需定制特殊配件，滚轮的轮面宽度与直径参数适配多数工业输送设备、移动工装的行走需求，整体结构简洁可靠，无冗余设计，建模过程中对所有倒角、退刀槽等工艺结构做了完整还原，确保模型符合实际机械加工的工艺要求，不存在无法生产的理想化结构。
