polini摩托排气消声系统三维结构设计

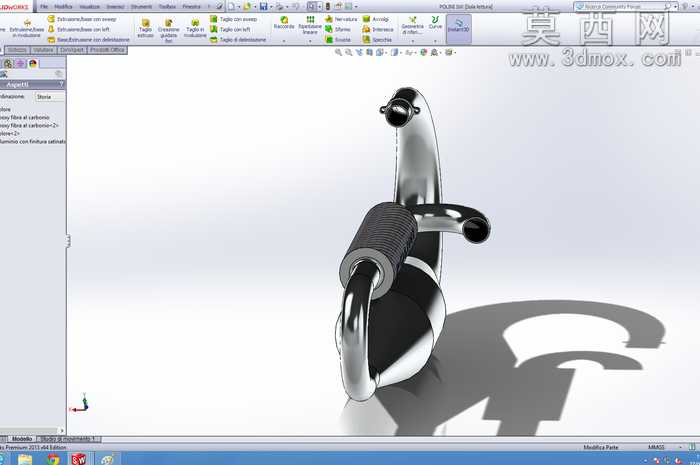

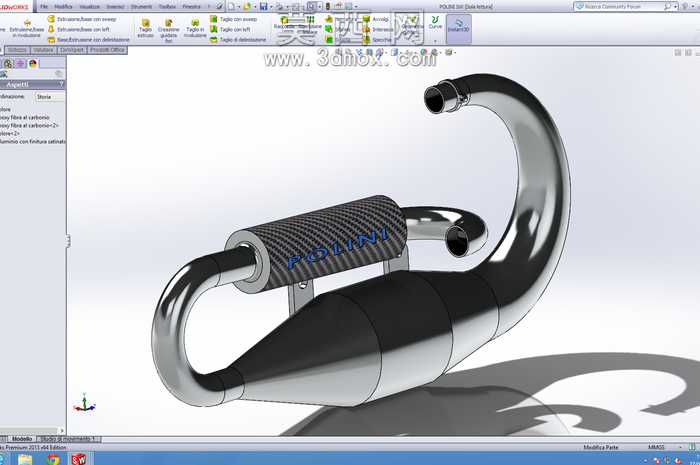

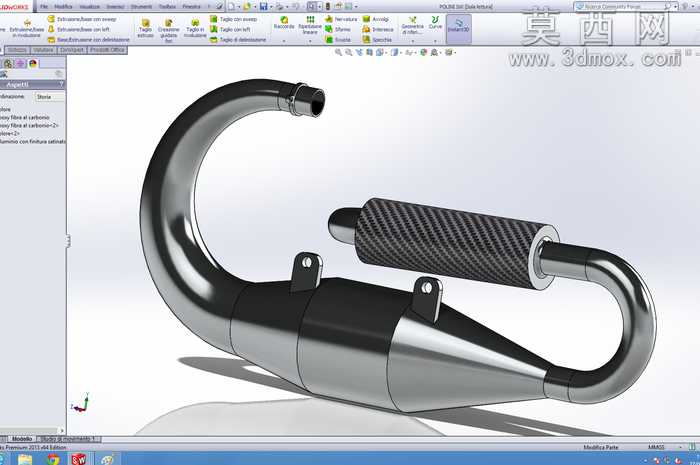

本作品为polini品牌配套的摩托车高性能排气消声系统三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对排气弯管的大曲率流畅弧面进行路径放样，严格匹配二冲程摩托排气的谐振腔型线要求，保证弯管内壁无突兀折角，避免排气气流在管内形成紊流影响动力输出。建模过程中对各连接段的接口尺寸做了精准约束，前端进气接口的卡接槽位、后端消声筒的连接法兰均按照实际装配公差预留配合间隙，两处安装吊耳的孔位坐标经过反复校准，可直接适配对应车型的车架安装点位，无需二次调整。材质渲染阶段区分了不同功能部件的质感表现：金属弯管与膨胀腔主体采用镀铬金属材质，调整反射粗糙度参数还原亮面金属的冷冽光泽，同时做了细微的使用磨损质感处理，避免渲染效果过于塑料化；中段消声包裹层采用碳纤维纹理材质，调整纹理的经纬密度与凹凸映射参数，还原碳纤维编织结构的立体触感，同时区分碳纤维区域与金属端盖的质感差异，让整体视觉层次更分明。结构设计上采用经典的膨胀消声结合谐振弯管的组合方案，弯管的曲率变化、膨胀腔的容积比例均经过参数化调试，既保证排气回压符合小排量摩托的动力输出特性，又能通过多级膨胀结构抵消排气脉冲噪音，消声筒内部的导流隔板结构在建模时做了简化示意，保留核心的气流导向结构，方便后续做流体仿真分析。整体建模过程中对所有曲面做了连续性检查，消除曲面拼接处的缝隙与破面，所有安装特征均做了倒角处理，避免锐边结构，既符合实际加工的工艺要求，也让模型的渲染表现更贴近真实工业产品的质感，可直接用于产品展示、结构改装参考以及后续的工程图导出工作。
