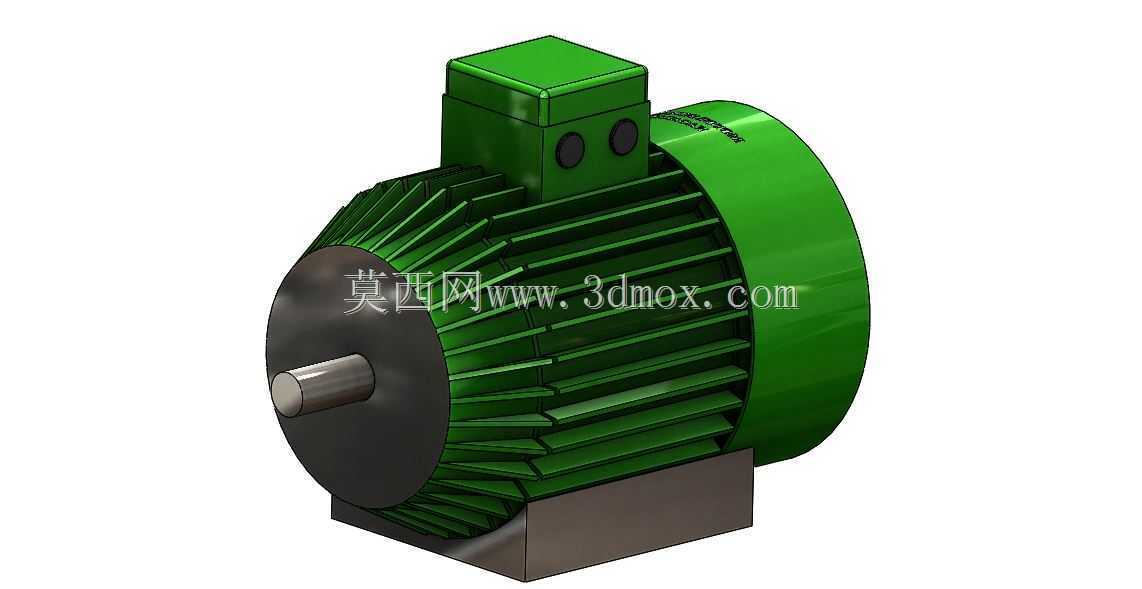

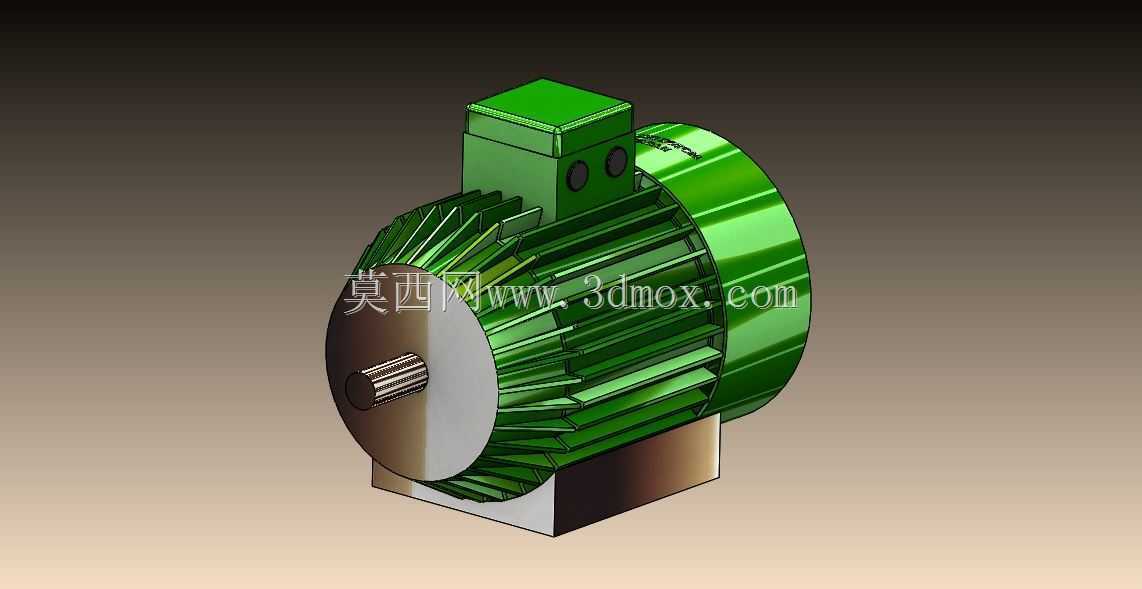

带散热筋结构的三相异步电动机三维建模

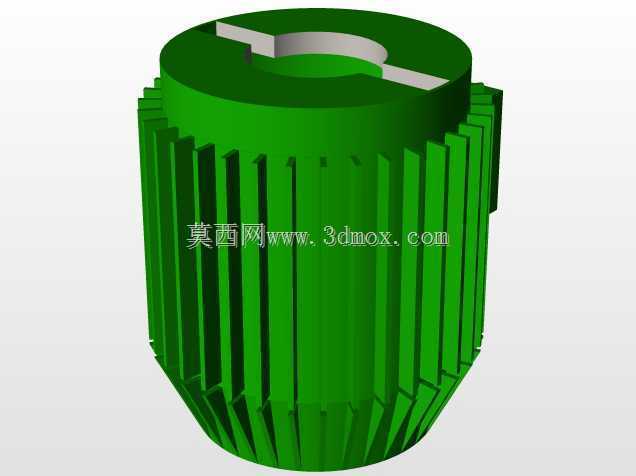

　　这款电动机模型还原了工业常用封闭式风冷三相异步电机的完整结构，在各类通用工业场景中应用极广，从输送线驱动、机床主轴辅传、风机水泵配套，到自动化生产线的单机动力单元，几乎覆盖了制造业80%以上的固定设备动力需求场景。做结构设计时最先要考虑的是安装适配性，模型还原的底脚安装结构完全符合通用安装尺寸规范，底脚的安装孔位间距、轴伸端的轴径公差带、键槽尺寸都对应行业通用标准，选型时可以直接匹配不同设备的安装基面，不用额外做安装转接件的二次设计，能直接对接带轮、联轴器等传动连接件的尺寸校核。机壳部分的轴向散热筋是设计的核心细节，这类封闭式电机没有外部通风道，全靠机壳表面的散热筋增大换热面积，模型里的散热筋做了等距排布，筋条高度、

　　厚度都参考了同功率段量产电机的实际参数，筋条和机壳主体做了一体化建模，没有拼接缝隙，做热仿真分析时可以直接提取模型做网格划分，不用再修补几何破面。顶部的接线盒结构还原了实际产品的腔体设计，接线盒的安装法兰、密封面、进线孔位置都做了还原，做电气布线设计时可以直接参考接线盒的内部空间，预留线缆弯曲半径，避免现场安装时出现线缆弯折过度、接线端子无法固定的问题。端盖部分的止口结构和机壳的配合公差做了对应还原，轴承室的位置、轴伸端的密封槽都有体现，做装配干涉检查时，可以直接模拟端盖压装、轴承装配的全过程，验证各部件的配合间隙是否合理。输出轴的轴伸长度、轴肩定位尺寸都符合通用传动件的安装要求，不管是装联轴器直连负载，还是装带轮、

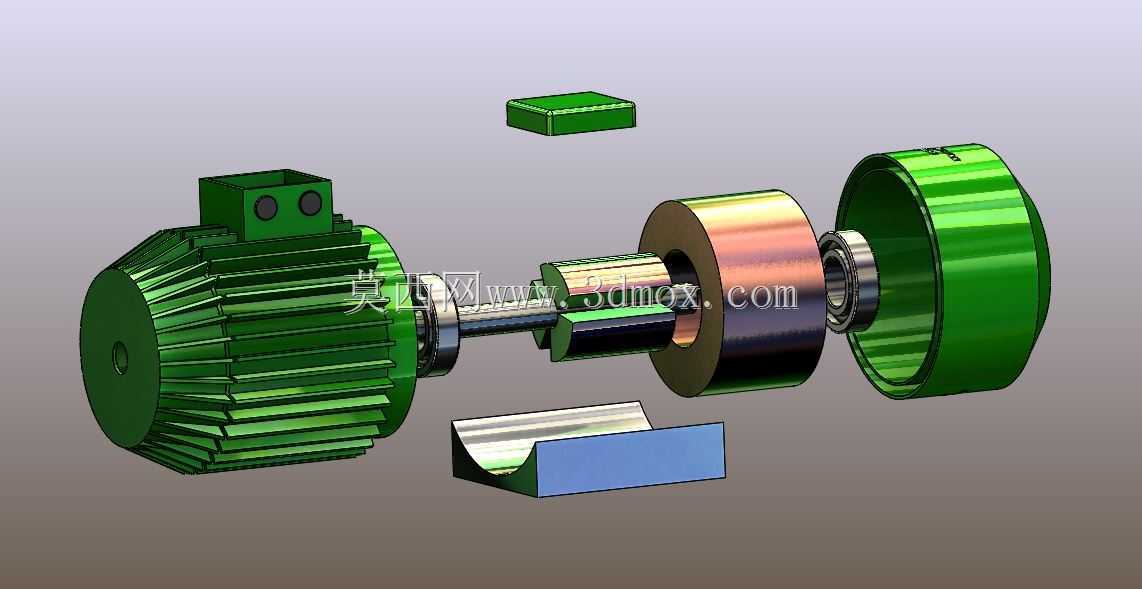

　　链轮做远距离传动，都能直接在装配环境里做配合校验，不用再反复核对轴伸尺寸。建模时特意保留了爆炸视图的装配逻辑，每个零部件的装配基准都和实际生产的装配顺序一致，从定子压装机壳、转子穿入定子腔、端盖螺栓紧固、接线盒安装到底脚固定，整个装配流程的约束关系都符合实际工艺要求，做装配动画演示时可以直接按拆解顺序生成动画，不用重新调整零部件的装配层级。做设备选型校核时，这个模型可以直接导入设备总装环境，核对电机和周边部件的安全间隙，比如和设备机架的距离、和传动部件的同轴度、接线盒的操作空间是否足够，避免现场安装时出现电机和周边结构干涉、接线操作空间不足的问题。机壳表面的涂装分色也参考了量产工业电机的常规配色，端盖、

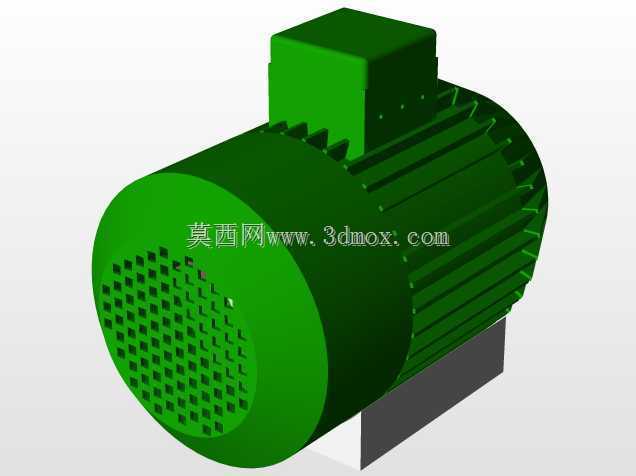

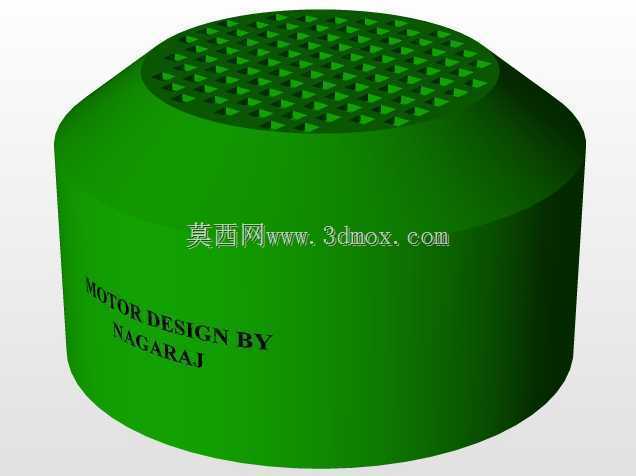

　　底脚的深色涂装和机壳的主体配色区分明确，做设备整体渲染时能直接体现工业设备的真实质感，不用再重新赋予材质。另外模型里的风罩结构虽然是一体式外观，但对应了内部风叶的安装空间，做内部流场分析时可以基于现有外轮廓补全内部风叶结构，快速完成电机散热系统的仿真建模，不用从零开始绘制机壳和风罩的曲面。对于刚接触机电产品设计的从业者来说，这个模型可以直观理解封闭式异步电机的结构组成，搞清楚每个部件的功能作用，比如散热筋的排布逻辑、接线盒的密封设计、底脚的受力结构、轴伸的定位方式，比看二维图纸更容易建立三维结构认知。在做非标设备设计时，不用从零开始绘制电机模型，直接调用这个模型就能完成总装布局，大幅缩短设计周期，而且模型的尺寸精度足够支撑工程出图的要求，安装尺寸、外形轮廓都和实际量产产品一致，不会出现设计完成后实物安装不上的问题。
