工业用卧式三相异步驱动电机结构设计

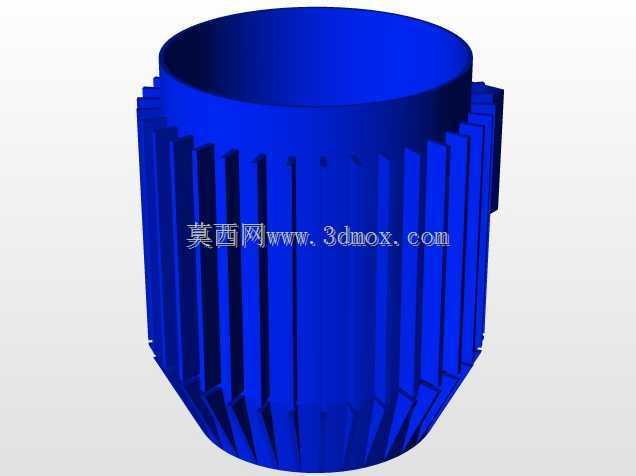

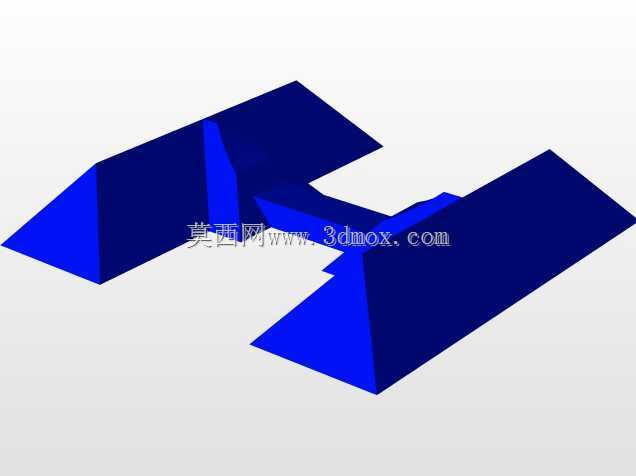

　　在常规工业产线的动力配套环节，这类卧式电机是应用覆盖面极广的动力输出单元，从输送线辊筒驱动、小型泵组动力输入，到机床辅机、风机配套都能见到同结构产品的身影。做这类结构建模的时候，首先要锚定实际安装的边界约束：底部两个对称的安装支脚是核心定位基准，支脚的安装孔中心距要匹配通用工业安装基座的预留孔位，不能随意设定尺寸，否则后续导入装配体的时候会出现安装干涉，没法和现场的安装底座对位。机壳部分的散热筋结构不是装饰性设计，每一条筋的高度、间距、排布角度都要兼顾散热效率和壳体结构强度，建模的时候不能为了省事把散热筋做成等距等厚的简化结构，实际生产中机壳是铸造成型，散热筋的拔模斜度、根部圆角都要符合铸造工艺要求，不然开模的时候会出现粘模、应力集中开裂的问题。

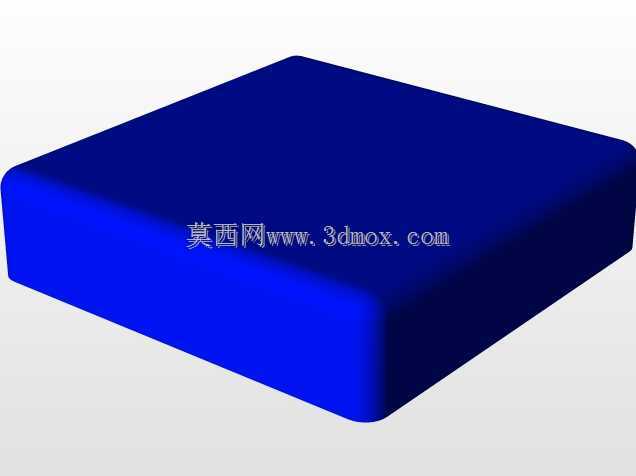

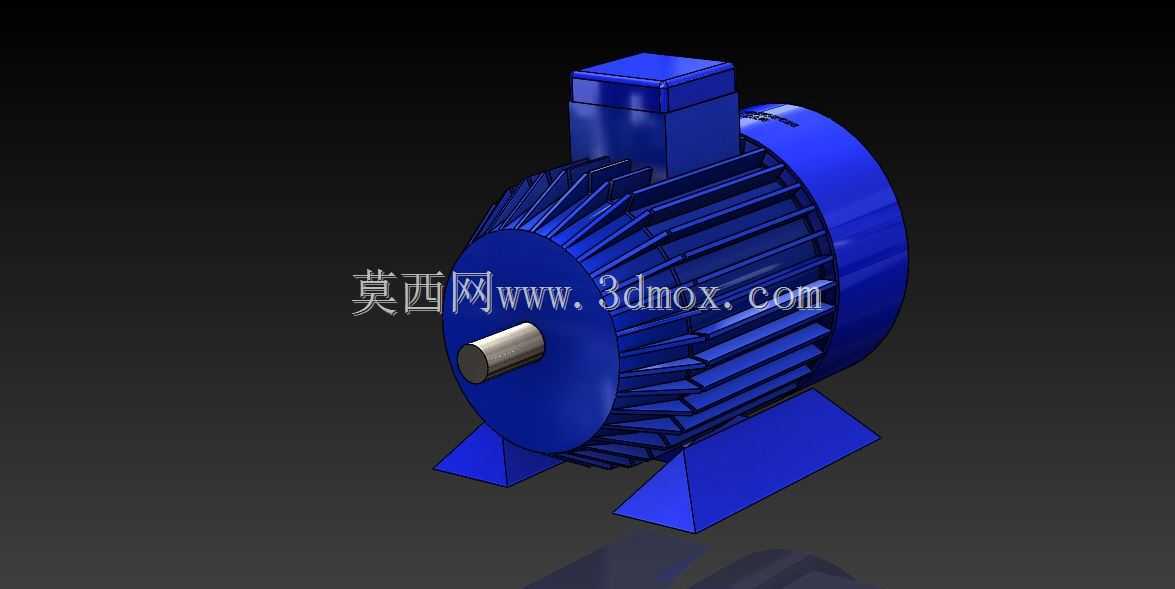

　　接线盒的位置设定在机壳顶部靠非输出端一侧，这个布局是考虑现场布线的操作空间，不管是左侧进线还是右侧进线都能预留足够的线缆弯曲半径，不会和周边的管线、设备护罩产生磕碰。输出轴的轴伸长度、键槽尺寸要匹配通用的联轴器、带轮的安装标准，轴端的倒角尺寸要兼顾装配导向和操作人员的作业安全，避免锐边划伤。端盖部分和机壳的配合止口要做同轴度约束的建模参考，不然装配的时候会出现转子偏心，运行的时候产生异常振动和噪音。

　　从功能特性上看，这类电机的核心作用是把电能转化为旋转机械能，为后端负载提供稳定的转速和扭矩输出，建模过程中要把内部定子、转子的装配预留空间考虑进去，虽然外观模型不需要把绕组等内部细节全部做出来，但壳体的内部型腔尺寸要符合常规系列电机的尺寸规范，不能出现壁厚不均、内部空间不足以容纳定转子组件的问题。做结构设计的时候还要考虑日常维护的便利性，端盖的紧固螺栓位置要预留扳手的操作空间，不能让螺栓位置被散热筋挡住，导致后续拆装维护的时候没法下扳手。

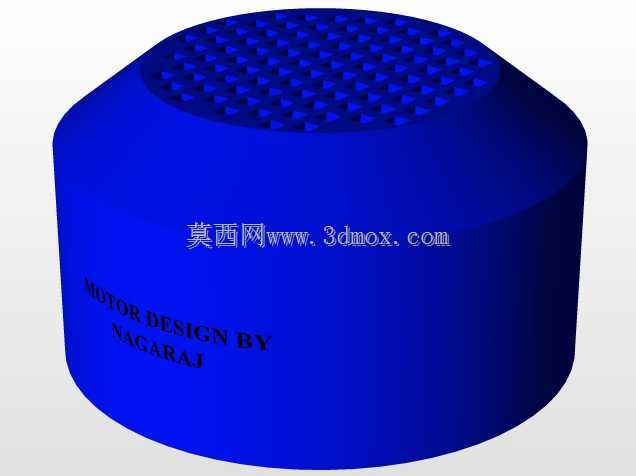

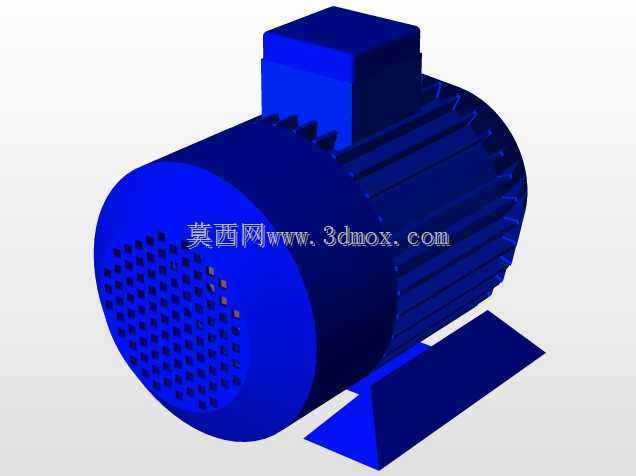

　　很多新手做这类电机建模的时候容易忽略安装基准的统一性，把支脚底面、输出轴轴线、安装孔的位置基准搞混，导致模型导入总装的时候出现位置偏差，要么是轴中心高和配套设备的输入轴中心高对不上，要么是安装孔位错位，没法完成装配。实际选型配套的时候，轴中心高是非常核心的参数，直接决定了电机能不能和配套设备完成同轴对接，所以建模的时候要把轴中心高作为首要的尺寸约束，从支脚安装面到输出轴轴线的垂直尺寸必须严格对应通用系列的参数标准。另外风罩部分的结构要和风叶的转动预留足够的安全间隙，不能让风罩和风叶产生擦碰，风罩的通风孔面积也要满足散热通风的流量要求，不能为了外观好看把通风孔做的过小，导致电机运行时散热不足，温升过高影响使用寿命。

　　在不同的应用场景下，这类电机的安装方式会有微调，但卧式底脚安装是最通用的形式，建模时保留支脚结构的同时，也可以在端盖上预留法兰安装的螺纹孔位，适配立卧两用的安装需求，但要注意螺纹孔的深度不能打穿端盖壁厚，避免出现密封失效的问题。接线盒内部的接线端子安装台也要预留足够的空间，方便三相电源线的接入和固定，接线盒和机壳的配合面要预留密封槽的位置，满足常规工业环境的防护要求，避免粉尘、水汽进入接线盒造成短路故障。整体建模过程要始终围绕实际生产、安装、使用、维护的全流程需求，不能只追求外观形似而忽略工程实际的约束条件，每一个结构特征的存在都要有对应的工程意义，而不是凭主观想象随意添加结构。
