防水型FPW减速电机三维结构设计

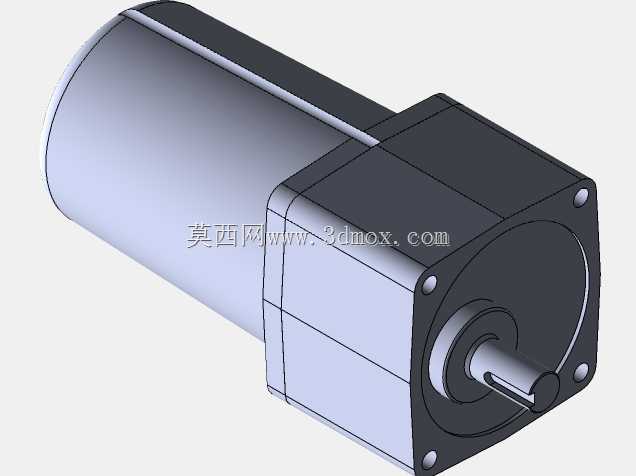

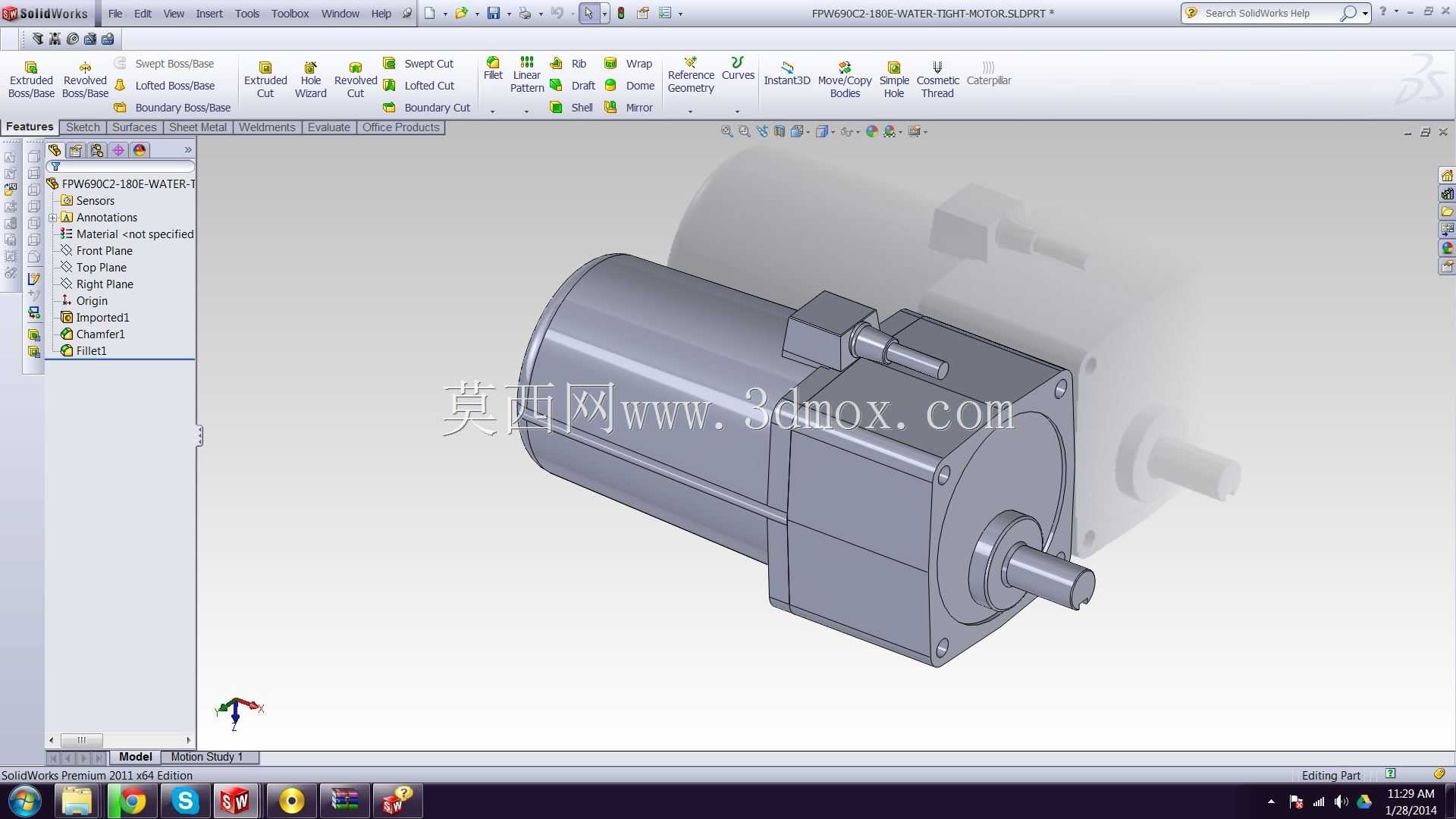

　　这款防水型减速一体电机的三维结构，主要面向存在淋水、潮湿凝露、轻度粉尘飞溅的工业传动场景做适配，在食品加工输送线、户外露天小型传动设备、洗车线配套辊道、车间潮湿区域的小型工装驱动单元里都能找到对应的应用位置，区别于普通开式或仅防尘的减速电机，其结构设计从密封防护的底层逻辑出发，把动力输出端、壳体结合面、接线部位的防护做了一体化整合。从结构拆分来看，电机本体与减速箱采用同轴直连的集成式布局，没有额外的传动连接法兰外露，减少了一道需要做密封的结合缝隙，电机筒身采用拉伸一体成型的金属壳体，端盖与筒身的配合位置设计了内嵌式的密封胶圈槽，装配时胶圈受压后可以完全填充配合面的微观间隙，避免水汽从壳体拼接位置渗入绕组区域。

　　减速箱部分采用方形安装基座的设计，四个角预留了沉头安装孔，安装时螺栓可以完全沉入孔位，不会在安装面形成凸起积水的结构，输出轴从减速箱前端伸出的位置，采用了双层密封结构，内侧是骨架油封贴合轴面做动密封，外侧额外增加了一道防尘防水的唇形密封圈，即便轴在转动过程中带起少量飞溅的水滴，也会被外侧密封圈阻挡，不会进入减速箱内部的齿轮啮合区域。接线部位的设计也做了针对性优化，接线盒与电机壳体采用一体压铸成型的结构，没有额外拼接的接线盒底座，接线口采用标准的防水格兰头结构，线缆接入后拧紧格兰头的压紧螺母，橡胶套会紧密包裹线缆外壁，避免水汽顺着线缆间隙进入接线腔。从安装边界来看，这款电机的输出轴为标准圆柱轴带键槽结构，轴伸长度、

　　轴径尺寸都匹配常规小型减速电机的安装互换尺寸，方形减速箱的安装孔位间距也符合行业通用的安装规范，设备做迭代升级时可以直接替换同功率等级的普通减速电机，不需要额外改动安装支架的孔位。设计过程中针对防水场景的常见失效点做了结构规避，比如壳体所有的外露结合面都设计了向外倾斜的导水斜面，不会在壳体表面形成积水兜水的结构，所有外露的紧固件都采用内六角沉头设计，螺栓头部拧紧后与安装面齐平，避免螺栓位置积水锈蚀。减速箱内部的齿轮传动采用平行轴直齿传动结构，传动效率高，运行噪音低，齿轮与轴的配合位置采用润滑脂终身润滑的设计，不需要定期更换润滑油，也避免了因为润滑油渗漏导致的密封失效风险，同时润滑脂本身也能在减速箱内部形成一定的油封压力，

　　进一步阻挡外部水汽的渗入。在实际选型应用中，这款电机的防护等级可以满足日常淋水、潮湿环境的长期使用需求，不需要额外加装防水防护罩，能够减少设备整体的结构设计复杂度，降低外围防护件的加工成本，比如在户外的小型物料翻转机构、水产加工线的输送带驱动、洗车设备的毛刷驱动位置，使用这款电机可以有效避免因为水汽进入电机内部导致的绕组短路、轴承锈蚀等常见故障，延长设备的维护周期。建模过程中对所有密封槽的尺寸、密封圈的压缩量都做了参数化关联，调整不同功率规格的电机尺寸时，密封结构的参数可以同步匹配，不需要重新计算密封间隙，能够快速衍生出不同功率、不同减速比的同系列防水电机模型，方便不同传动扭矩需求的场景直接调用。输出轴的同轴度、安装面的平面度在建模时都做了公差标注的预留，后续导出工程图时可以直接标注对应的形位公差，指导生产加工过程中的精度控制，确保装配后密封件的压缩量处于合理区间，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足导致密封失效。
