内燃机储油密封壳体结构设计

　　作为内燃机润滑系统的核心承载部件，该壳体安装于发动机缸体下部，承担储存润滑油、封闭曲轴箱、为润滑系统提供稳定储油空间的核心作用，同时可承接润滑油回流过程中携带的金属磨屑，通过底部的沉淀结构减少杂质进入机油泵的概率，避免运动副出现异常磨损。

　　从实际装车场景来看，该部件需要适配直列多缸发动机的下部安装边界，壳体上部的法兰边均匀布置安装孔，孔位与缸体底部的螺纹孔完全对应，安装时配合密封垫实现接合面的静密封，防止润滑油渗漏，同时避免外界灰尘、水汽进入曲轴箱内部。壳体的型腔深度经过匹配设计，既能够保证发动机在倾斜工况下机油泵吸油口始终浸没在润滑油液面以下，避免吸空导致的润滑失效，又不会过多占用发动机下部的离地间隙，适配整车底盘的布置要求。

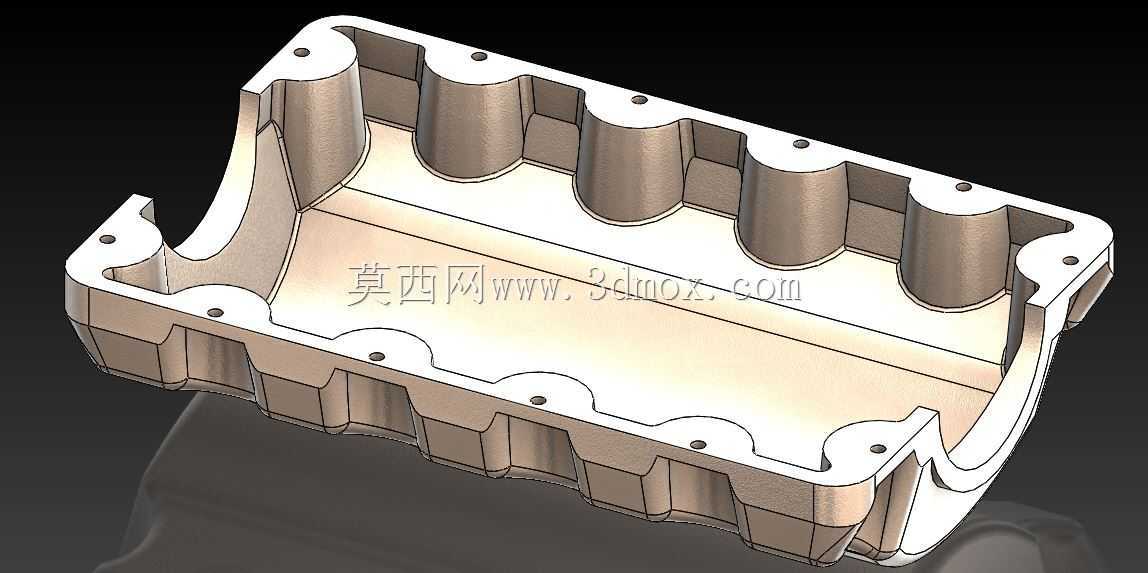

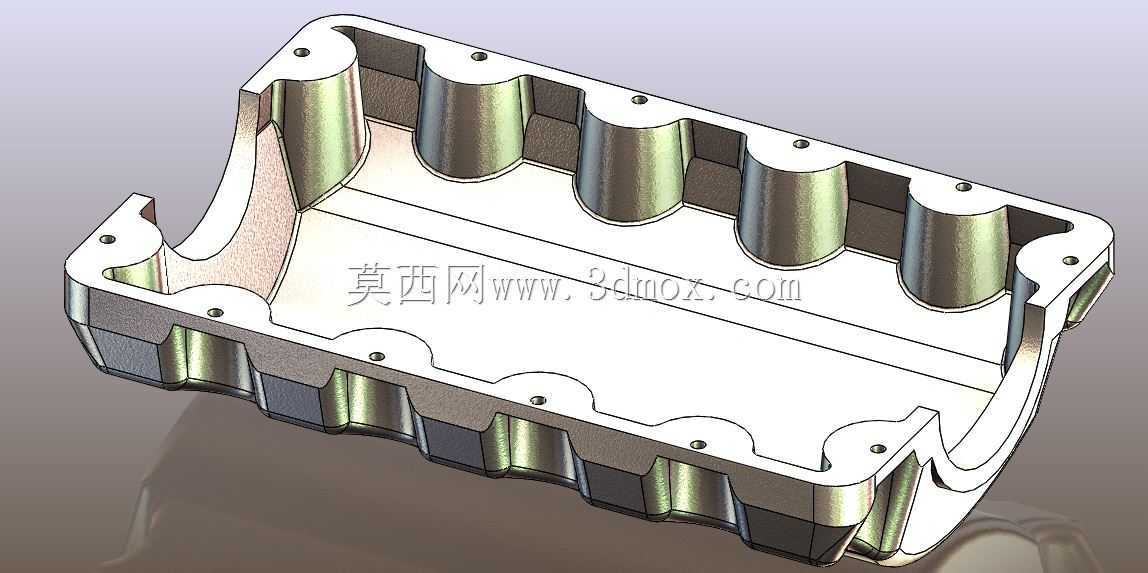

　　结构设计过程中，首先需要匹配缸体底部的轮廓边界，法兰边的安装孔位严格按照缸体对应孔的坐标进行定位，每个安装孔周边设计局部加厚凸台，分散螺栓拧紧时的压紧应力，避免长期使用后法兰边出现翘曲变形导致密封失效。壳体内腔的加强筋沿着曲轴的轴向布置，既能够提升壳体整体的结构刚度，抑制发动机运行过程中壳体的振动辐射噪声，又可以对回流的润滑油起到导流作用，让回流的机油沿着筋板平缓流向储油区，减少机油的激荡起泡，保证机油泵的供油稳定性。

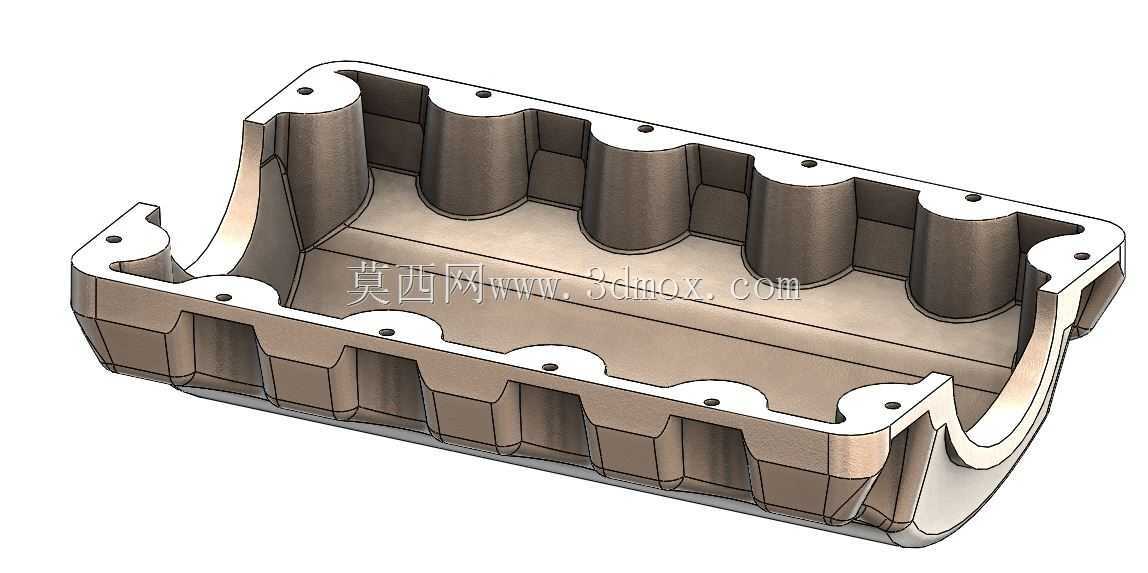

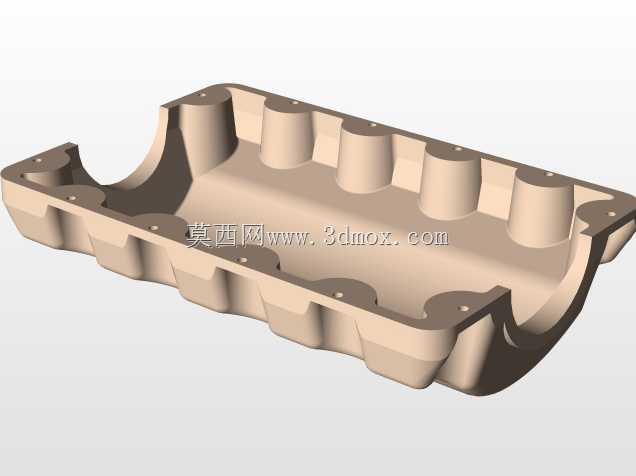

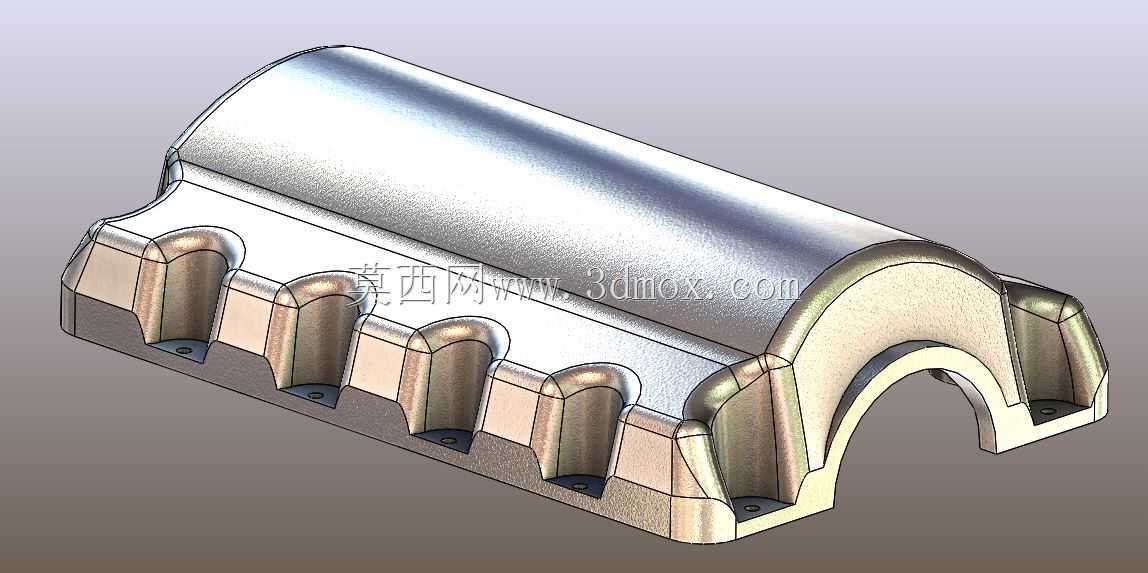

　　壳体侧壁的波浪形曲面结构并非造型需求，而是对应曲轴连杆运动的下止点轨迹做的避空设计，确保曲轴运转过程中连杆大头不会与油底壳内壁发生运动干涉，同时这种曲面结构相比平直侧壁拥有更高的结构强度，在受到路面飞石撞击或者轻微托底时，能够通过曲面的变形吸收部分冲击能量，避免壳体破裂导致机油泄漏。壳体下部的轮廓做了圆弧过渡处理，减少应力集中的同时，也方便机油在更换时能够完全排空，减少旧机油的残留量。

　　从安装匹配维度来看，该壳体的上部接合面平面度需要控制在合理公差范围内，保证密封垫能够均匀受压，安装孔的位置度公差需要满足装配要求，避免出现螺栓无法穿入的问题。壳体的储油容积经过测算，能够满足发动机额定工况下的润滑油循环储量要求，同时预留了足够的热膨胀空间，避免机油温度升高后体积膨胀出现溢油问题。壳体上预留的机油液位传感器安装位、机油放油螺塞孔位都按照通用标准设计，能够适配常规的机油维护操作，日常保养时无需拆卸整个壳体即可完成机油更换、液位检测等操作。

　　在实际运行过程中，该部件长期接触高温润滑油，同时承受发动机运行带来的振动、温度交变载荷，因此结构设计时在应力集中的拐角处都做了圆角过渡，避免长期交变载荷下出现疲劳裂纹。法兰边的螺栓压紧力分布经过匹配，每个螺栓的拧紧力矩区间对应密封垫的压缩量要求，既不会因为压紧力不足导致渗漏，也不会因为压紧力过大导致密封垫压溃失效。
