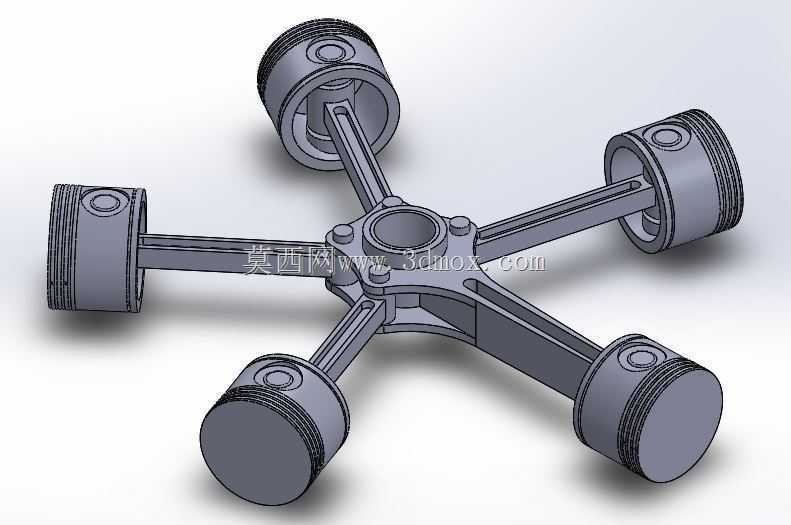

五缸星型径向发动机曲柄连杆活塞装配结构

　　在轻型通航动力、小型航模动力、早期航空活塞动力以及部分特种固定式动力单元的应用场景中，径向发动机凭借其紧凑的周向布局、优异的风冷散热条件、较短的整机轴向尺寸，始终占据着不可替代的应用位置。这套装配结构完整还原了五缸径向发动机核心运动组件的配合关系，所有运动副的配合间隙、连接定位关系均按照实际动力单元的装配逻辑搭建，可直接用于结构原理演示、运动仿真验证以及同类型动力单元的结构参考。

　　从实际用途来看，这套核心装配组件承担着径向发动机将活塞往复直线运动转化为曲轴旋转运动的核心功能，五个活塞沿曲轴中心呈等角度72度周向均匀分布，相比直列、V型动力布局，这种排布方式能让每一个气缸都获得均等的迎风散热面积，不需要额外布置复杂的水冷管路即可满足持续运转的散热需求，尤其适配高空低气压、缺乏冷却液补给的使用场景。在实际运行过程中，五个活塞交替完成进气、压缩、做功、排气的冲程循环，动力输出的平顺性远优于同缸数的直列布局，曲轴每旋转一周即可完成多次做功叠加，低速大扭矩的输出特性十分突出，能够在较低转速下输出足够的驱动力，适配螺旋桨直驱的动力需求，省去了复杂的减速齿轮组结构，进一步降低了整机自重与故障概率。

　　从功能特性来看，这套装配结构完整覆盖了径向发动机核心运动链的所有关键部件：包含五个带活塞环的活塞组件、五组对应长度的连杆、共用的曲柄销与中心曲轴连接座。每个活塞的裙部型线、活塞环槽的位置与宽度均按照往复运动的受力要求设计，活塞销孔与连杆小头的配合采用浮动销定位逻辑，能够在运转过程中自动适应连杆的摆动角度，避免局部应力集中。连杆采用工字型截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动件的质量，减少曲轴运转过程中的惯性力负载，五个连杆的大头端共同铰接在中心曲柄销上，这种铰接方式能够保证每个活塞的往复运动行程完全一致，不会出现各缸冲程偏差导致的运转振动问题。中心连接座的定位轴径与曲轴的配合采用过渡配合定位，端面设置有定位止口，能够保证装配后所有连杆的摆动平面与曲轴轴线保持垂直，避免运转过程中出现连杆偏磨、活塞拉缸的故障。

　　在设计思路层面，这套装配结构优先遵循径向发动机的布局核心逻辑：尽可能缩短动力单元的轴向尺寸，将所有气缸的做功作用力集中在单一曲柄销位置，简化曲轴的结构设计，降低曲轴加工的工艺难度。设计过程中首先确定中心曲柄销的直径与定位基准，以此为圆心按照等角度圆周阵列排布五个气缸的中心轴线，再根据活塞的设计行程确定连杆的中心距长度，反向推导活塞在气缸内的上止点、下止点位置，保证活塞运行到上止点时与气缸盖的余隙高度符合压缩比设计要求，运行到下止点时活塞裙部不会脱出气缸筒的导向范围。所有运动部件的重量均按照动平衡要求做了匹配设计，五个活塞与连杆的重量差控制在极小范围内，避免周向排布的运动件因重量不均产生离心振动，保证高速运转状态下的稳定性。

　　从外形尺寸与安装边界来看，这套核心装配组件的整体外轮廓为正五边形对称结构，最大外圆直径由活塞的外止点位置决定，轴向尺寸仅为单组活塞连杆组件的宽度，安装时仅需要在中心位置预留曲轴的穿装定位空间，五个气缸的安装法兰沿周向对应排布即可，不需要额外预留偏置的齿轮、凸轮轴安装空间，整体安装边界十分规整。装配完成后，所有运动部件的运动轨迹均在最大外圆轮廓范围内，不会出现部件运转时超出安装边界的干涉问题，外围布置气缸筒、散热鳍片、气门机构时，只需要沿着每个活塞的轴线方向向外延伸即可，不需要额外避让运动组件，能够大幅简化外围壳体与散热结构的设计难度。对于结构设计从业者而言，这套装配结构能够直观展示径向发动机的运动配合逻辑，理解周向排布动力单元的布局优势，在开展小型特种动力、航模动力、复古航空动力复刻的设计工作时，可直接参考其连杆铰接方式、活塞排布逻辑、动平衡匹配思路，减少核心运动机构的设计验证周期，规避运动干涉、配合间隙不合理等常见设计问题。
