直列四缸发动机气缸盖结构设计

　　在往复式内燃机的整机结构中，气缸盖是构成燃烧室核心边界的关键部件，其结构设计直接决定了发动机的充气效率、燃烧稳定性、散热能力以及整机密封性能，是动力输出单元中设计精度要求最高的零部件之一。从实际装机场景来看，这类直列四缸布局的气缸盖多用于1.6L-2.5L排量区间的民用乘用车、轻型商用车汽油或柴油动力单元，安装时通过缸盖螺栓与气缸体上平面紧密贴合，中间夹装多层金属气缸垫实现燃气、冷却水道、润滑油道的三路密封，避免出现漏气、漏水、漏油的三漏问题，是发动机装配环节中扭矩控制要求最严格的部件之一，螺栓拧紧需严格按照从中间向两边对角分步的工艺执行，拧紧扭矩偏差需控制在±5%以内，防止缸盖平面变形导致密封失效。

　　从功能特性来看，这款气缸盖集成了进气道、排气道、燃烧室凹坑、气门座圈安装孔、凸轮轴轴承座安装位、火花塞/喷油器安装孔、冷却水道、润滑油道等多组功能结构，其中四个独立的燃烧室凹坑与活塞顶部、气缸壁共同围成封闭的燃烧空间，进气道采用渐缩式流线型设计，能够在进气行程中引导气流形成合理的滚流强度，提升油气混合均匀度，排气道则采用短路径、大圆角过渡结构，尽可能降低排气阻力，减少泵气损失。冷却水道采用纵向串联加横向联通的布局，在燃烧室周围、气门座圈区域、喷油器安装区域设置了定向导流结构，保证高负荷工况下这些热负荷最高的区域能够得到充分冷却，避免出现局部热点导致爆震、气门烧蚀等故障。润滑油道则通过缸体主油道联通，为凸轮轴机构、气门挺柱等运动部件提供压力润滑，减少运动副的磨损。

　　在设计思路层面，这款气缸盖的结构布局充分平衡了刚度、重量、流道性能三者的关系，整体采用铝合金压铸成型工艺，相比传统铸铁缸盖能够降低40%左右的自重，同时铝合金材料的导热系数更高，能够有效提升散热效率，适配更高压缩比的动力调校。缸盖本体的壁厚采用非均匀设计，燃烧室侧、螺栓安装凸台区域的壁厚适当加厚，提升整体结构刚度，抵抗燃烧过程中的高压冲击，非受力区域则通过拓扑优化去除冗余材料，控制整机重量。四个气缸的中心距与对应缸体的缸筒中心距完全匹配，保证安装时各燃烧室与缸筒的同轴度偏差不超过0.05mm，避免出现密封带错位的问题。进排气门的安装角度采用经过气道稳流试验验证的倾斜角度，在保证气道流量系数的同时，预留足够的气门弹簧安装空间，避免高转速下气门运动与活塞顶部发生干涉。

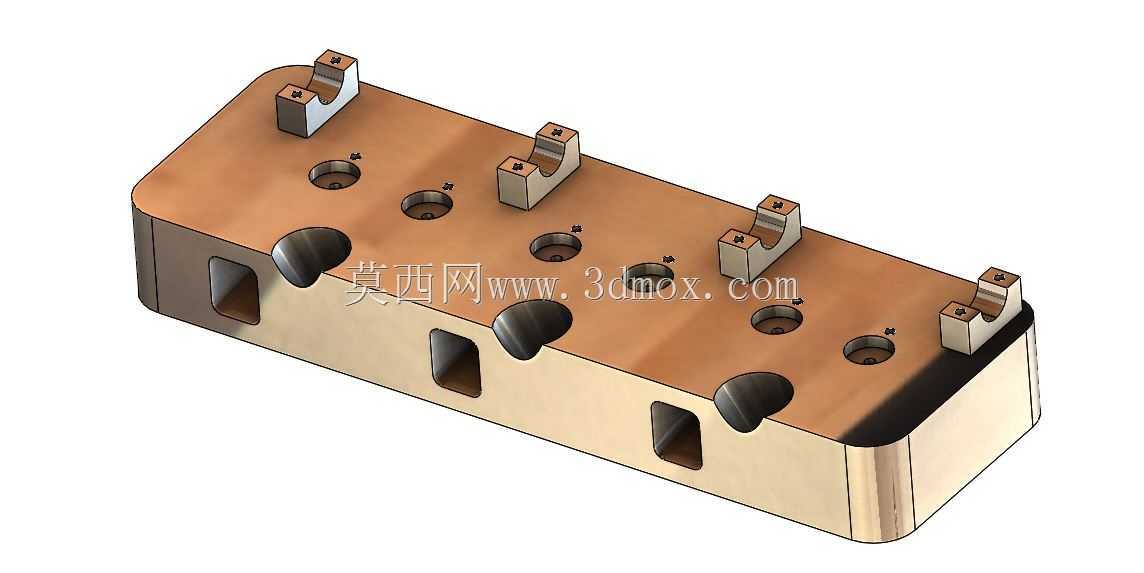

　　从安装边界尺寸来看，这款气缸盖的长度方向匹配直列四缸的缸体布局，总长度覆盖四个缸筒的排布范围，宽度方向覆盖进排气道的延伸长度，安装时缸盖下平面的平面度公差需控制在0.03mm以内，粗糙度达到Ra1.6以上，保证与气缸垫的贴合密封效果。缸盖螺栓的安装孔位采用等强度排布，每个气缸周围均匀布置多颗螺栓，保证压紧力均匀分布在整个密封面上，不会出现局部压紧力不足导致的冲垫故障。进气侧预留了进气歧管的安装法兰面，法兰面上的螺栓孔位、气道接口位置与对应进气歧管完全匹配，密封面采用平面加密封圈槽的设计，保证进气系统的密封性，避免出现漏气导致的进气计量失准问题。排气侧则预留了排气歧管的安装法兰，考虑到排气侧的高温工作环境，法兰面采用加厚设计，能够承受排气高温带来的热变形，减少排气泄漏的风险。顶部预留了气门室盖的安装位，用于封闭凸轮轴机构，同时设置了机油加注口、曲轴箱通风接口等附属结构，满足整机的运维和排放控制需求。

　　在实际工程应用中，这类气缸盖的设计还需要充分考虑热变形的补偿，由于发动机工作时缸盖上下表面存在较大的温度差，下表面直接接触高温燃气，工作温度可达300℃以上，上表面接触气门室罩内的机油，工作温度通常在100℃左右，温差带来的热变形会导致缸盖出现翘曲，因此在结构设计时在缸盖内部设置了多道加强筋，提升纵向刚度，同时冷却水道的流量分配经过热力学仿真优化，尽可能缩小缸盖不同区域的温度差，减少热变形量。对于增压机型的适配版本，还可以在排气侧的燃烧室周围适当加厚壁厚，提升结构强度承受更高的燃烧压力，同时调整冷却水道的导流结构，强化排气侧的散热能力，适配增压后的更高热负荷。
