汽车发动机排气歧管结构设计方案

　　在车用内燃机的进排气系统开发流程里，排气歧管是连接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构设计的合理性直接影响发动机的泵气损失、排气效率、各缸排气均匀性，甚至会关联到整机的动力输出曲线与排放表现。日常做这类部件的三维结构设计时，首先要锚定的是安装边界的匹配度：歧管的法兰安装面需要完全对应气缸盖侧的排气口分布，每个支管的接口密封面平面度公差需要控制在0.1mm以内，避免高温工况下出现密封失效、排气泄漏的问题，法兰上的螺栓过孔位置度公差要满足装配时的顺利对位，不需要额外修配就能完成紧固安装。

　　从功能实现的角度看，这类等长趋势的排气歧管设计，核心目标是让各个气缸排出的高温废气能够以尽可能一致的流阻汇入总管，避免出现各缸排气干涉的问题——如果不同支管的长度差过大，先排气的气缸产生的排气脉冲会干扰相邻气缸的排气过程，轻则导致气缸残余废气量升高、燃烧效率下降，重则会在高转速工况下出现排气倒灌，直接影响动力输出的平顺性。设计时会先梳理每个气缸的排气相位，结合发动机舱内的可用布置空间，调整支管的弯曲曲率与走向，在避让周边发动机附件、隔热罩、管线的前提下，尽可能缩小各支管的长度差值，同时控制管路内壁的圆滑过渡，减少弯折处的气流涡流损失，降低排气背压。

　　实际应用场景中，这类歧管需要长期承受800-900℃的高温废气冲刷，同时还要应对发动机启动、停机过程中的剧烈温度交变，所以结构设计时除了流道性能，还要充分考虑热变形的补偿空间：支管与总管的连接位置会预留合理的圆弧过渡，避免直角连接处出现热应力集中，法兰与管路的连接段会做适当的壁厚梯度设计，靠近法兰的位置适当增加壁厚保证安装强度，管路中段的壁厚控制在合理范围，既减轻整体重量，也能给热膨胀留出一定的形变余量，避免长期热循环后出现焊缝开裂、管路变形的问题。

　　从安装适配的维度看，歧管的整体外轮廓尺寸需要严格卡在发动机舱的预留空间内，不能和周边的发电机、空调压缩机、转向助力泵等附件出现运动干涉，尤其是发动机在悬置上产生的抖动位移量，要提前在三维装配环境里做运动包络校核，保证全工况下歧管和周边部件的最小间隙大于8mm，防止运行过程中出现磕碰磨损。另外，歧管总管的出口端尺寸要和下游的三元催化器入口完全匹配，对接位置的密封面结构要和密封垫片的形式对应，保证整个排气系统的密封性，避免未经处理的废气泄漏到机舱内。

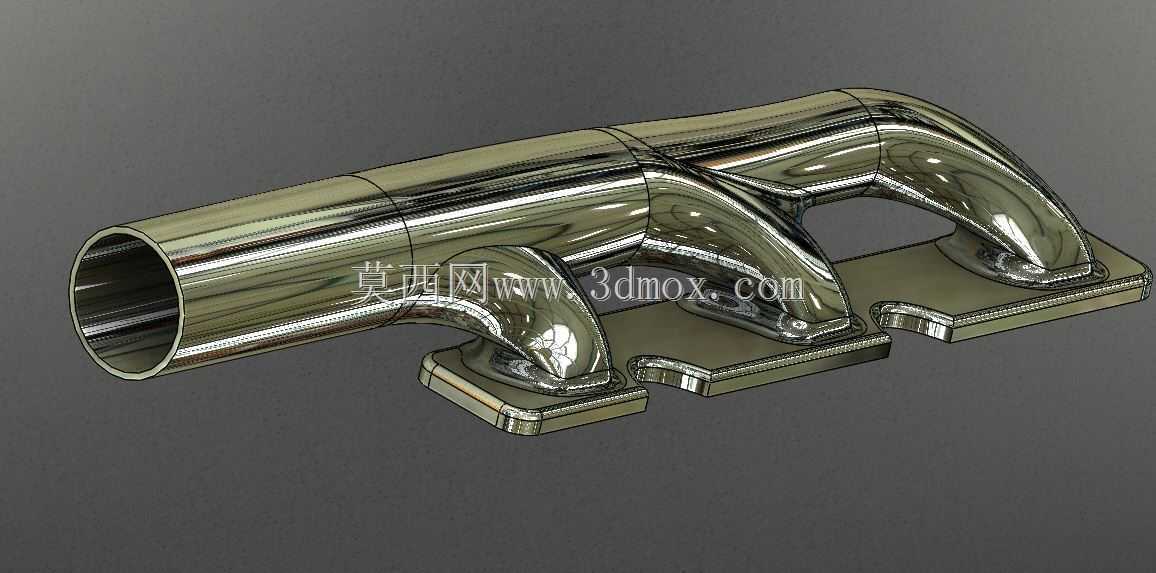

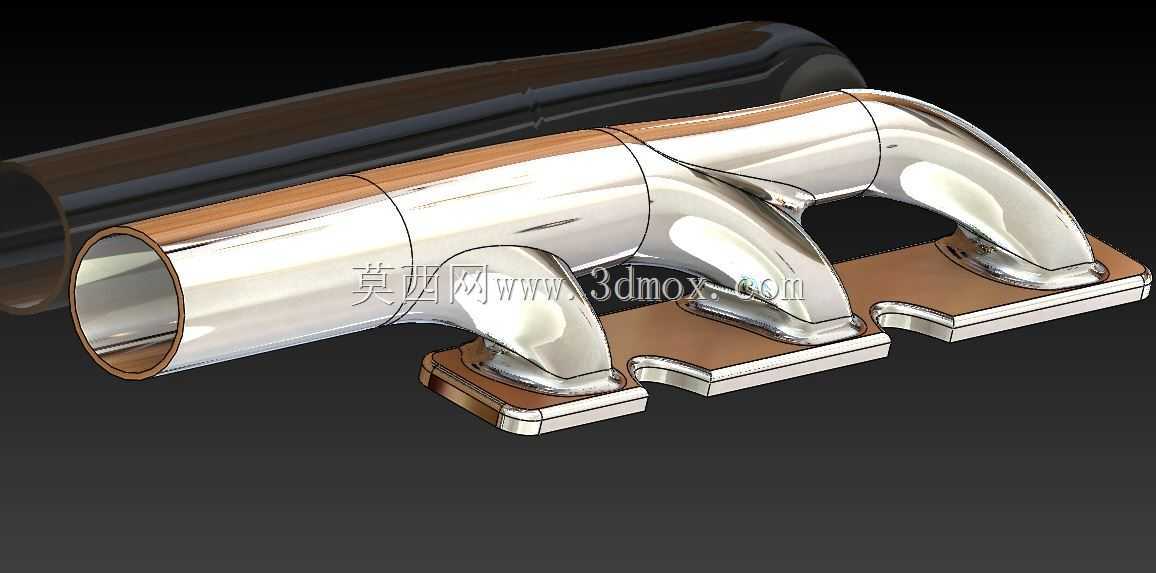

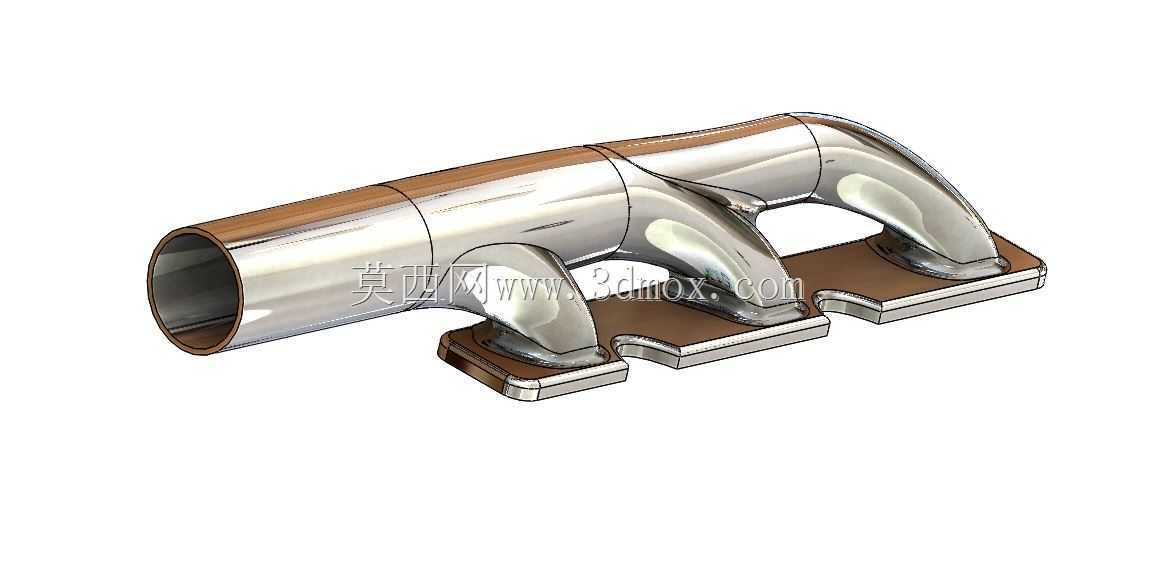

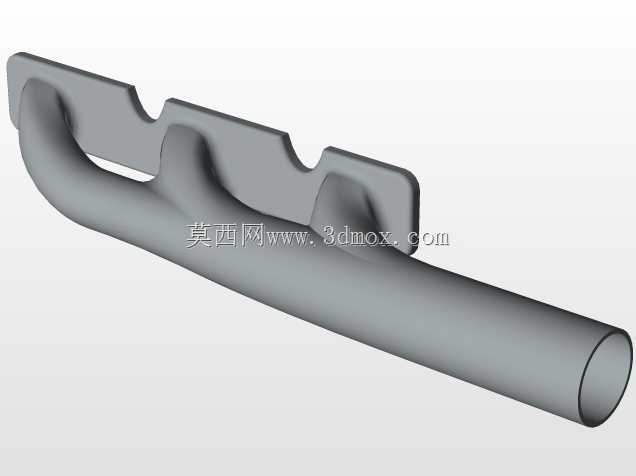

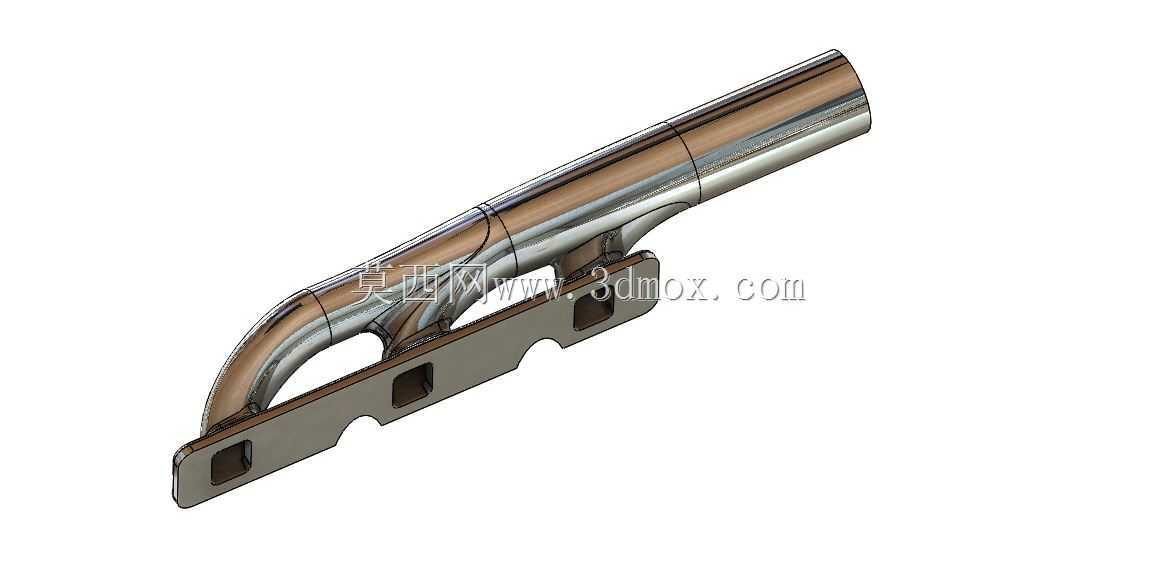

　　做这类部件的三维建模时，会先从气缸盖的排气口点云或者数模提取接口基准，先搭建整个歧管的流道中心线，调整每个支管的走向与长度，再基于中心线做管路的扫掠成型，之后添加法兰结构、安装凸台、传感器安装座等附属结构，过程中会反复核对壁厚、圆角、过渡段的尺寸，既要满足铸造或者焊接成型的工艺要求，也要保证流道内壁的光滑度，减少气流阻力。很多新手做这类设计时容易只关注外观的流畅度，忽略了实际安装时的螺栓操作空间、热变形的补偿量，还有和周边部件的间隙校核，最后做样件试装时往往会出现装不上、或者运行后出现干涉泄漏的问题，这些都是实际工程开发里需要重点规避的细节。
