直列六缸带活塞连杆曲轴缸体结构

　　这套缸体组件是内燃机动力输出的核心承载结构，在商用车动力总成、工程机械动力单元、固定式发电机组动力源等场景中，是决定整机可靠性、动力输出平顺性的核心基础部件。不同于单缸或小排量三缸结构，直列六缸的布局天生具备一阶、二阶振动自平衡的特性，对缸体本身的刚性、各缸孔位置度、曲轴安装同轴度的设计要求也更高。

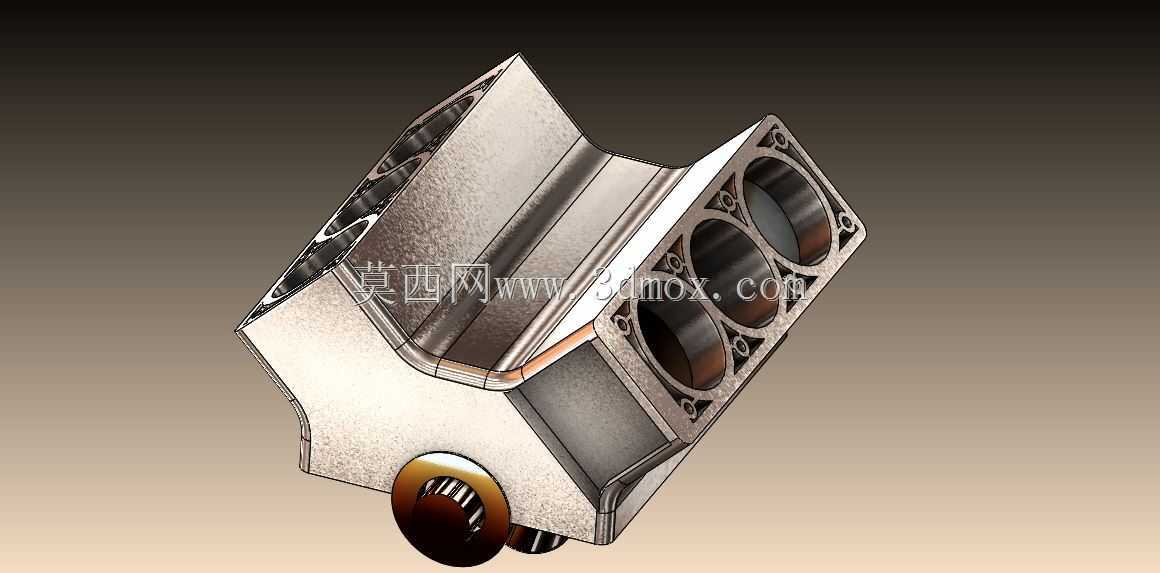

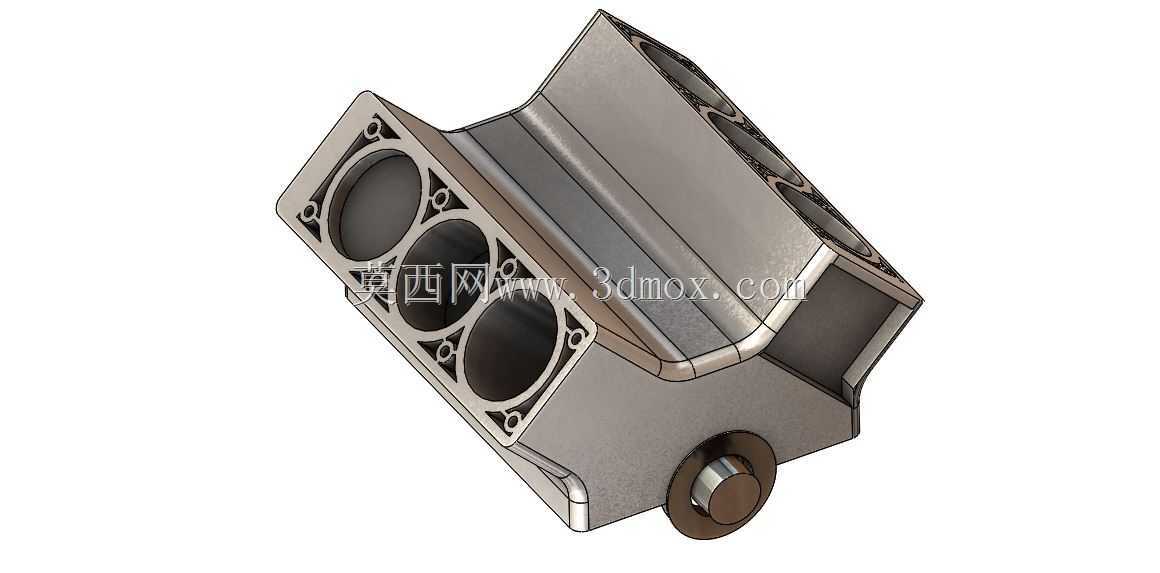

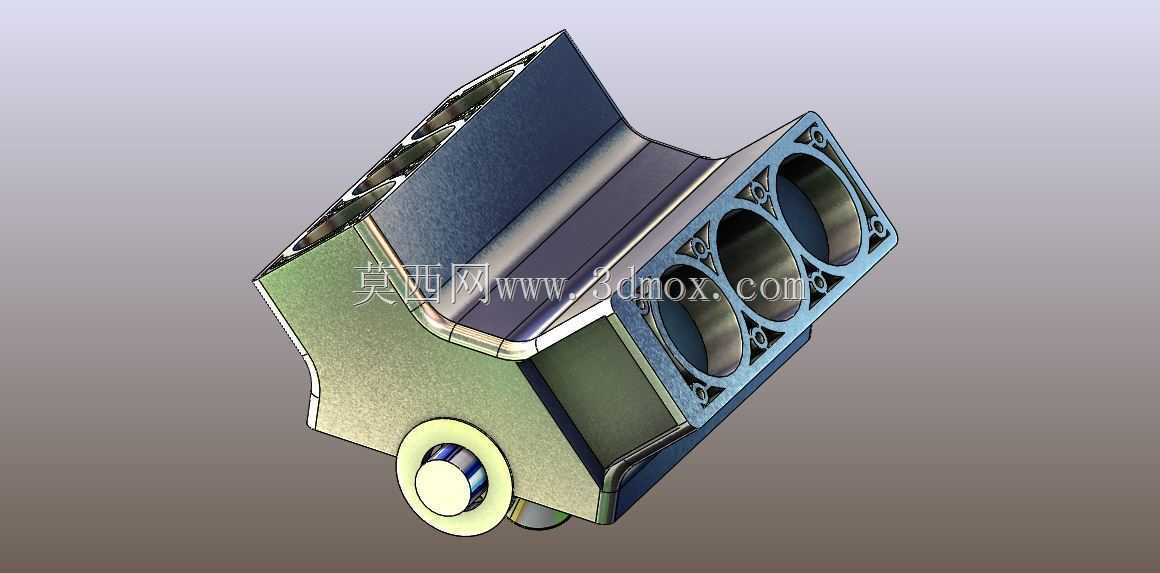

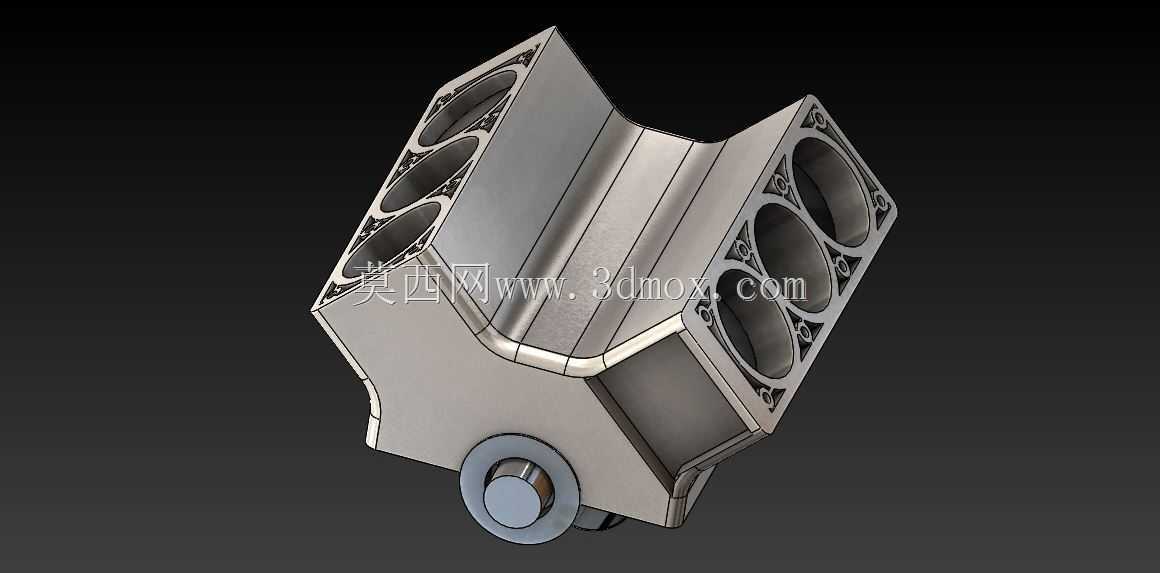

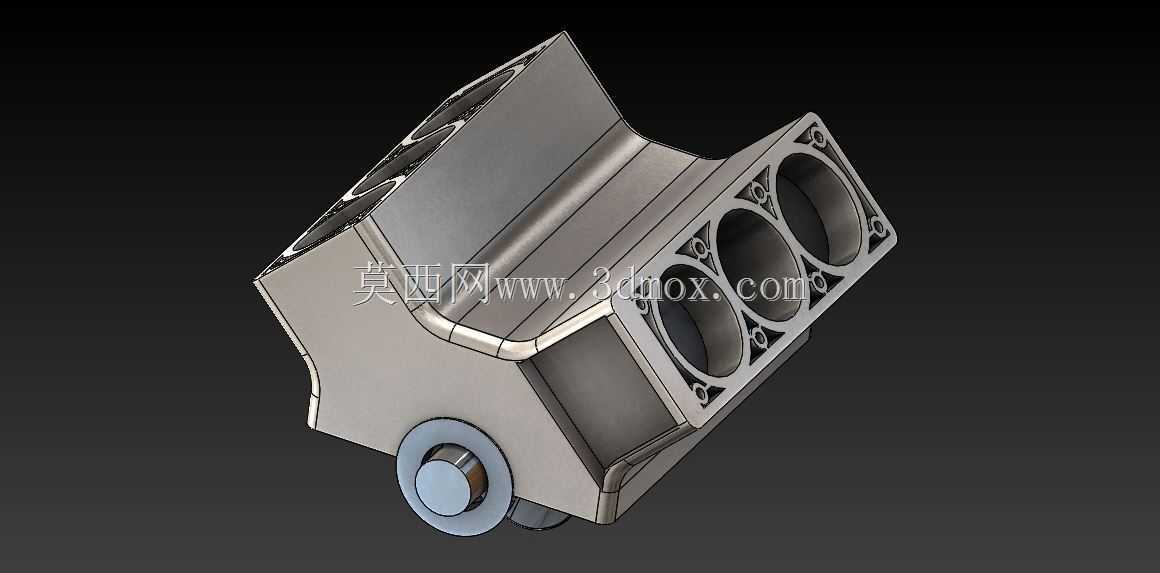

　　从实际功能来看，缸体不仅要为六个活塞提供往复运动的精确导向，还要集成曲轴的回转支撑结构，通过衬套完成连杆与曲轴的动力传递衔接，同时承担燃烧过程中高温高压燃气的密封承载，以及整机运转过程中往复、回转惯性力的分散传导。设计阶段首先要确定的是缸心距参数，这个尺寸直接决定了整机的横向总宽度，既要给相邻缸之间的冷却水道、加强筋留出足够布置空间，避免缸壁过薄导致热变形量超标，也要兼顾整机轻量化要求，不能盲目加大壁厚导致整机重量冗余。

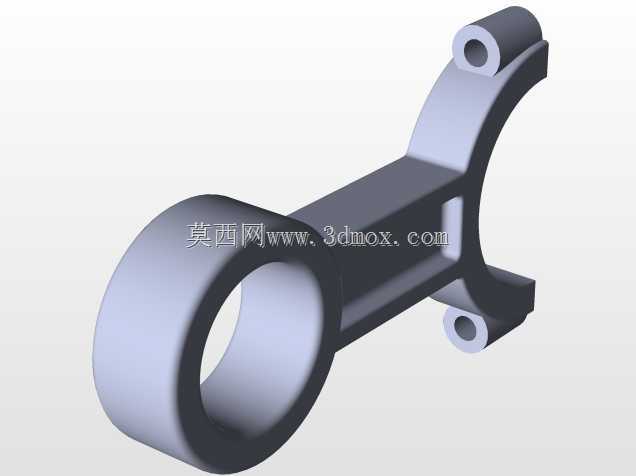

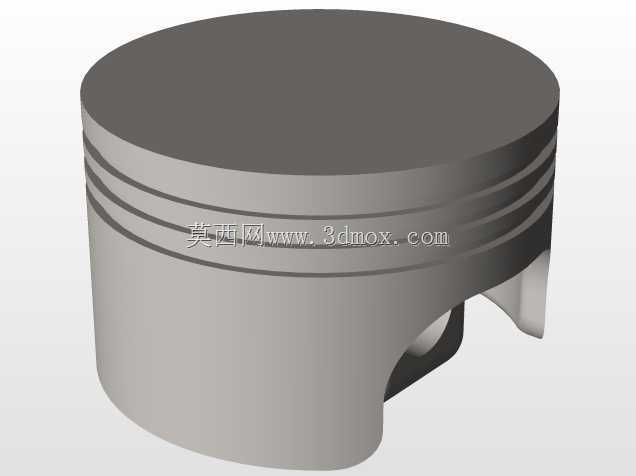

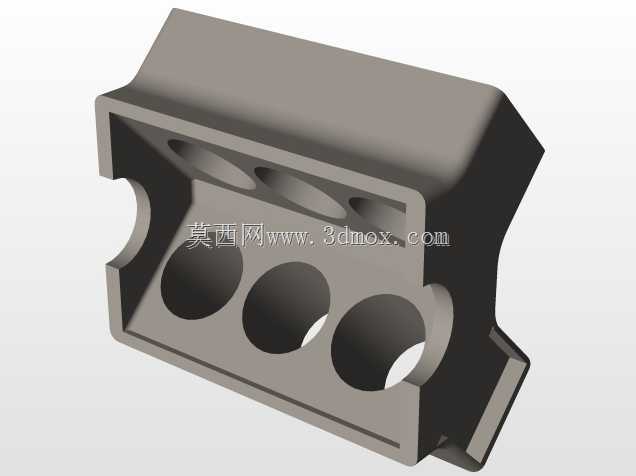

　　缸孔部分的设计要匹配活塞的往复运动行程，缸孔内壁的加工精度、圆柱度公差直接影响活塞环的密封效果，一旦形位公差超标，很容易出现窜机油、缸压不足的问题。这套结构里集成的衬套，是压装在连杆小头位置的，用来降低活塞销与连杆之间的摩擦损耗，衬套的内径尺寸要和活塞销外径保持合理的配合间隙，间隙过小会导致热态下抱死，间隙过大则会产生敲击异响，加速部件磨损。

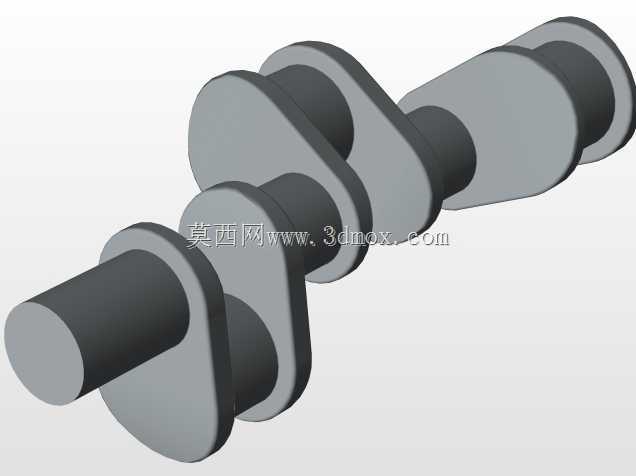

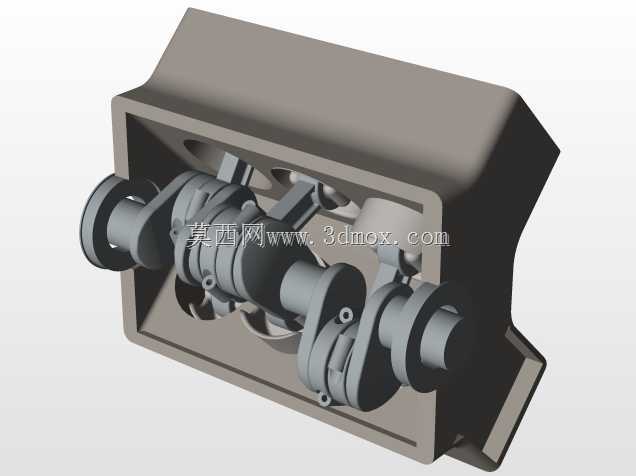

　　曲轴的安装位分布在缸体下部的主轴承座位置，六个曲柄销分别对应六个连杆的安装位置，主轴承孔的同轴度是整个缸体加工的核心精度指标，一旦同轴度超差，曲轴运转时会产生额外的弯曲应力，轻则导致运转阻力增大、动力输出损耗升高，重则会出现曲轴断裂的严重故障。设计时主轴承座位置会做加厚的加强筋结构，把曲轴运转产生的爆发压力均匀分散到整个缸体的框架结构上，避免应力集中导致的缸体开裂。

　　从安装边界来看，缸体顶面是和气缸盖连接的接合面，平面度要求极高，需要布置气缸盖螺栓的安装孔、冷却水道的通油孔、润滑油道的连通孔；缸体下部是和油底壳连接的接合面，要预留机油回流的通道；前端面需要匹配正时齿轮室、水泵、机油泵等附件的安装接口，后端面则要匹配飞轮壳、离合器总成的安装定位结构。这些安装接口的位置精度，直接决定了后续整机装配的适配性，任何一个安装孔的位置偏差，都可能导致附件无法正常装配。

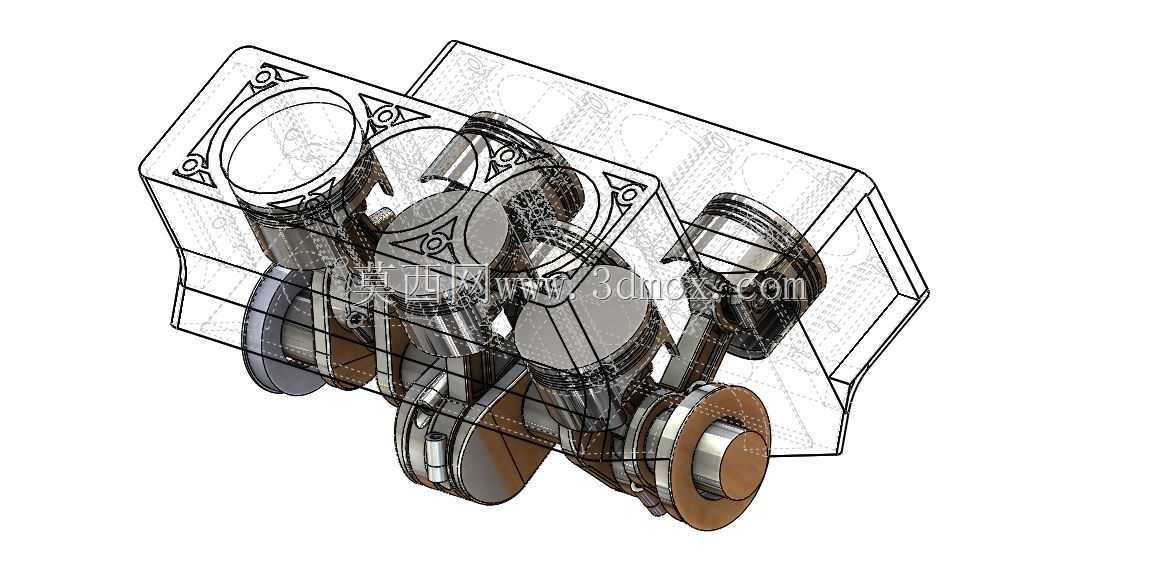

　　实际建模过程中，需要先搭建缸体的整体框架骨架，确定各缸孔的中心轴线、曲轴的回转中心轴线、活塞销的中心轴线之间的位置关系，再逐步细化水道、油道的内部结构，以及各加强筋的布置走向。要注意避让活塞运动到上止点、下止点时的极限位置，避免活塞和缸体其他结构产生运动干涉；同时连杆在随曲轴回转的过程中，摆动的最大轨迹也要和缸体下部的内腔留出足够的安全间隙，防止高速运转时连杆和缸壁发生碰撞。

　　冷却系统的流道设计要保证六个缸的冷却均匀性，避免前后端缸体温差过大导致的热变形不一致，润滑油道则要保证各个主轴承位、连杆衬套位置都能得到充足的机油润滑和冷却，这些内部流道的布置不能和缸体的螺栓安装孔、其他结构加强位置产生干涉，同时要尽量减少流道的弯折角度，降低流体流动的阻力。

　　对于结构设计从业者来说，这套结构的建模过程能直观理解内燃机核心部件的尺寸配合逻辑、力的传导路径、安装边界的约束条件，不管是做全新动力总成的开发，还是做现有设备的维修测绘、结构改进，都能提供非常具象的结构参考。
