星型布局活塞式航空径向动力装置

　　在轻型通航飞机、早期螺旋桨战机的动力选型场景中，径向发动机凭借紧凑的径向布局，始终占据着特殊的应用位置。不同于直列、V型动力装置沿曲轴轴向排布气缸的结构，这类动力装置将所有气缸以曲轴中心为原点，呈放射状均匀分布在同一个圆周平面上，单圈可布置5缸、7缸、9缸甚至更多气缸，部分大马力型号还会采用多圈叠层的排布方式，在有限的机头径向尺寸内实现更大的排量输出。从实际使用场景来看，这类结构天生适配螺旋桨直驱的动力输出需求，曲轴输出端可直接连接螺旋桨桨毂，无需额外设计复杂的换向传动机构，大幅缩短动力总成的轴向长度，让飞机机头的重心更靠近机翼主梁位置，优化整架飞机的重心配平区间，降低飞行过程中的配平阻力。

　　从功能特性上拆解，这套径向排布的活塞动力结构，每一个气缸都独立完成进气、压缩、做功、排气的四冲程循环，所有活塞通过连杆共同连接到中心的曲柄销上，不同气缸的做功冲程按固定点火顺序错开，保证曲轴输出的扭矩更加平顺，不会出现直列少缸结构常见的扭矩波动过大问题。同时因为所有气缸都直接暴露在迎面气流中，风冷散热的效率远高于埋在机身内的直列发动机，不需要设计复杂的水冷管路、散热水箱、冷却液循环泵等附属部件，整体结构的冗余度更高，在早期航空材料可靠性有限的阶段，能大幅降低动力系统的故障概率，哪怕单缸出现点火故障，剩余气缸依然能维持动力输出，支撑飞机完成迫降操作。

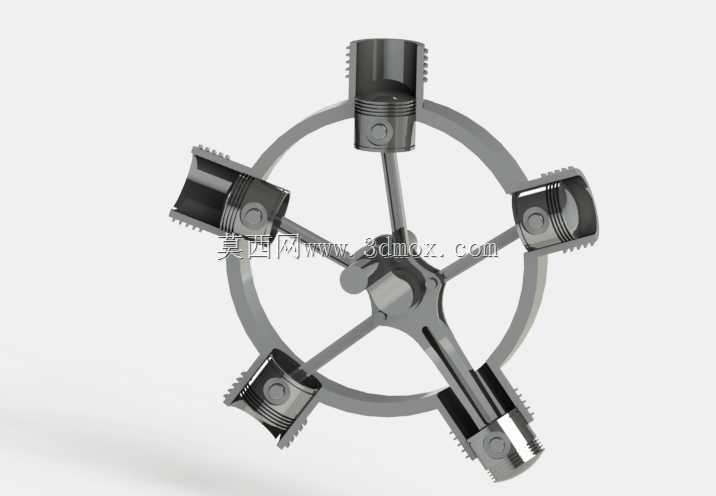

　　在设计思路的落地层面，这类径向动力装置的核心约束首先是径向安装边界，所有气缸的外轮廓不能超过机头整流罩的最大内径，否则会额外增加飞行阻力，因此每个气缸的缸体长度、散热鳍片的外伸尺寸、活塞的行程都需要围绕中心曲轴的回转半径做匹配计算。中心的曲柄连杆机构是整个设计的核心难点，不同于直列发动机每个气缸对应独立的曲柄销，径向发动机的主连杆需要直接连接在曲柄销上，其余气缸的副连杆通过铰接点连接在主连杆的对应凸耳上，设计时需要精准计算每个连杆的长度、铰接点的位置、活塞的上止点与下止点位置，保证所有气缸的压缩比一致，不会出现部分气缸压缩不足、部分气缸撞缸的问题。同时要考虑不同转速下的连杆运动干涉问题，因为所有连杆都在同一个平面内做往复摆动，铰接点的运动轨迹需要逐一做运动仿真校核，确保全行程范围内连杆之间、连杆与曲轴箱内壁之间不会出现剐蹭干涉。

　　从安装边界的细节来看，这类动力装置的曲轴箱为圆盘形结构，后端面的安装法兰需要匹配飞机机身的发动机架安装点，安装孔的位置度、法兰的平面度都有严格的公差要求，保证动力装置安装后曲轴的回转轴线与飞机机身轴线重合，避免螺旋桨旋转时出现不平衡振动。每个气缸的轴线都指向曲轴中心，缸体与曲轴箱的连接面采用止口定位，保证气缸的同轴度公差符合设计要求，活塞在缸筒内往复运动时不会出现偏磨，延长缸体与活塞环的使用寿命。进气总管布置在曲轴箱的中心位置，通过分支管路连接到每个气缸的进气门，排气则从每个气缸的外侧直接排出，利用迎面气流快速将废气带走，避免废气堆积影响进气效率。另外在润滑系统的设计上，因为气缸呈放射状排布，机油回流的路径和直列发动机完全不同，需要在曲轴箱底部设计专门的集油腔，配合机油泵将回流的机油输送到各个摩擦副位置，避免高转速时机油因为离心作用被甩到外圈，导致中心曲轴、连杆轴承位置出现润滑不足的问题。

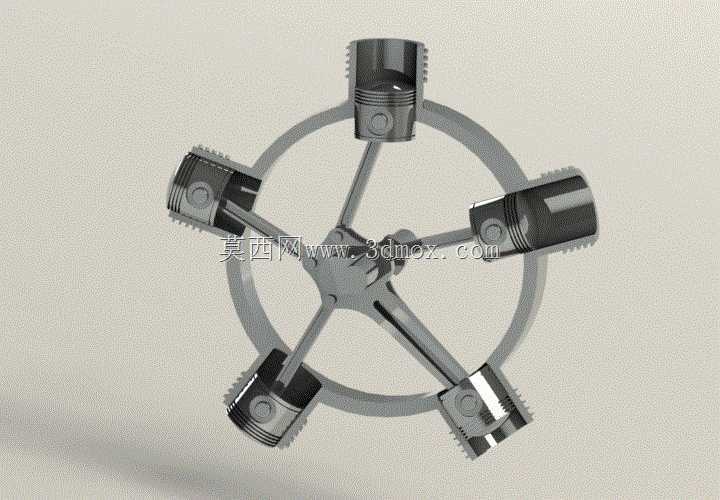

　　在实际的结构建模过程中，首先要确定的是气缸数量、缸径、活塞行程这几个核心参数，先搭建中心曲轴的回转中心，再按等分角度绘制每个气缸的轴线，之后逐一匹配活塞、连杆、曲柄销的尺寸，做运动仿真验证活塞的运动行程、连杆的摆角范围是否符合设计预期，确认无干涉后再细化缸体的散热鳍片、气门机构、进排气接口的细节结构。整个建模过程需要反复校核各个部件的装配间隙，尤其是连杆铰接位置的间隙、活塞与缸筒的配合间隙、曲轴与轴承的配合间隙，既要保证运动部件能灵活转动，又要避免间隙过大导致的振动、异响问题。这类径向动力结构的设计逻辑，本质上是在有限的径向空间内最大化动力输出，同时兼顾散热效率、结构可靠性、维护便捷性，哪怕在当下通航领域逐渐被涡桨动力替代的阶段，这类结构的机械设计思路依然有很高的参考价值，很多紧凑布局的往复式动力设备，都会借鉴这种径向排布的设计逻辑来缩小整体体积，优化动力输出特性。
