EnzotechBMR C1仿造铜质柱式散热器

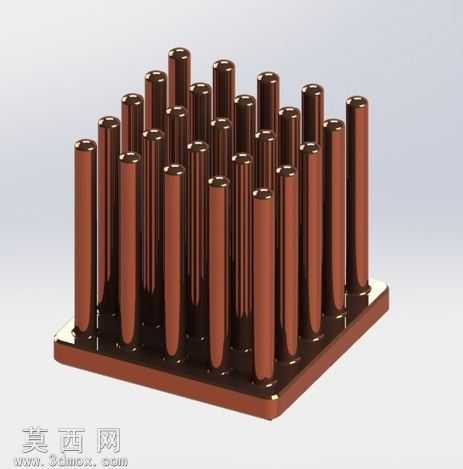

本模型为Enzotech BMR C1仿造铜散热器的三维建模作品，建模过程以还原实物的散热结构与材质表现为核心目标，采用SolidWorks完成全参数化建模，确保各部件尺寸比例与实物一致，可直接用于结构验证、散热方案参考或相关教学演示。建模阶段首先构建方形铜质底座，底座为平整薄型方体结构，边缘做微小倒角处理，避免尖锐棱角，保证安装时的贴合度与安全性；随后在底座上表面按照实物的排布规律，逐根构建圆柱形散热柱，散热柱采用等径圆柱结构，柱体顶端做圆弧收头处理，既还原实物的外观特征，也符合铜材冷镦加工的工艺特征，所有散热柱与底座采用一体化布尔运算合并，还原铜散热器一体成型的结构特点，避免拼接缝隙带来的结构失真。材质与渲染阶段，针对纯铜材质的特性做精细化调整，基底材质设置为高反射率的金属铜，调整粗糙度参数模拟铜材表面经过拉丝或抛光后的半哑光质感，同时添加极细微的表面杂色纹理，还原真实铜材并非完全匀质的视觉效果；底座与散热柱的衔接处做轻微的光影强化，突出一体结构的厚重感，渲染时采用柔和的侧上方打光，让铜质表面形成自然的明暗过渡，既展现金属的光泽质感，也清晰呈现每根散热柱的排布层次，避免柱体之间因光影过暗出现结构混淆。结构设计上，该散热器为被动式空气冷却结构，无内置风扇，依靠密集的垂直圆柱散热柱拓展与空气的接触面积，柱体采用错落排布方式，相较于等距矩阵排布能够减少空气流动的死角，提升自然对流下的散热效率，方形底座的尺寸适配VGA显存、水冷显卡通用安装位的安装需求，底座底面做完全平面处理，保证与发热元件表面的紧密贴合，减少接触热阻。建模过程中对散热柱的排布间距做了精准校准，既保证柱体数量足够提供充足散热面积，也预留了合理的空气流通间隙，避免柱体过密导致空气滞留影响散热效果，所有结构特征均参考实物的工艺逻辑构建，无不符合加工逻辑的悬空、薄壁失真问题，模型可导出为多种通用格式，适配不同的三维软件使用场景，能够直观展现该款铜散热器的结构特点与材质质感。
