带集成桨叶的盘式直流电机结构设计

　　这款盘式结构的直流动力单元，最初是针对小型低空飞行器的动力需求做的结构优化，区别于传统柱状直流电机的长筒外形，整体采用扁平圆盘式布局，能在有限的径向安装空间内最大化定子绕组的排布面积，在相同重量限制下提升扭矩输出密度。从实际应用场景来看，这类结构的直流动力件除了适配小型多旋翼飞行器的动力需求，也可用于小型桌面散热设备、便携送风装置、轻量化云台驱动等对轴向安装尺寸有严格限制的场合，相比传统长轴电机，扁平结构能大幅降低设备整体的重心高度，提升搭载平台的运行稳定性。

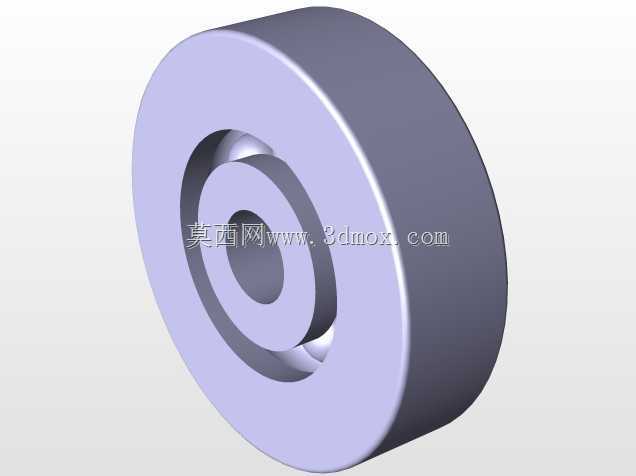

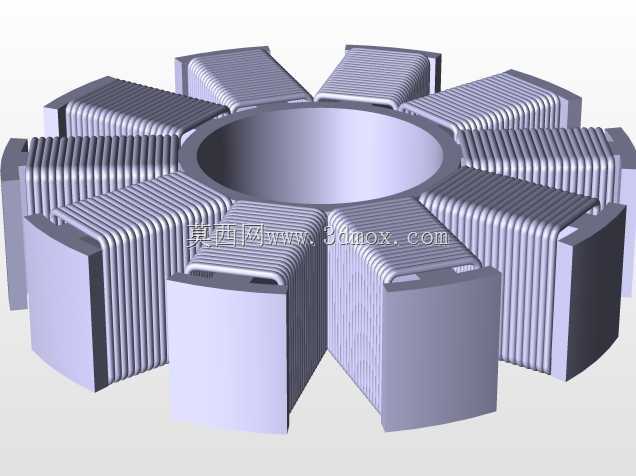

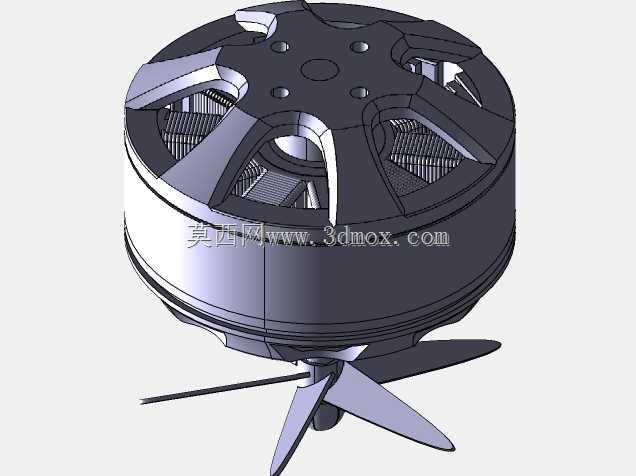

　　从功能特性上看，该动力单元将输出桨叶与电机转子端盖做了集成化设计，省去了额外的桨夹安装结构，减少了传动环节的连接零件，一方面降低了整体装配的累计误差，避免高速运转时因桨叶安装同轴度偏差带来的振动问题，另一方面也减少了连接紧固件的数量，降低整体结构重量。定子部分采用内绕式绕组排布，绕组直接贴合在导热性能较好的金属基座上，运转时产生的热量可以通过基座直接向外散出，不需要额外加装散热风扇就能满足持续运转的散热需求，端盖上的镂空开槽既可以作为气流通道，让运转时的气流直接穿过绕组区域带走热量，也能减少端盖本身的材料用量，进一步降低转子部分的转动惯量，提升动力响应速度。

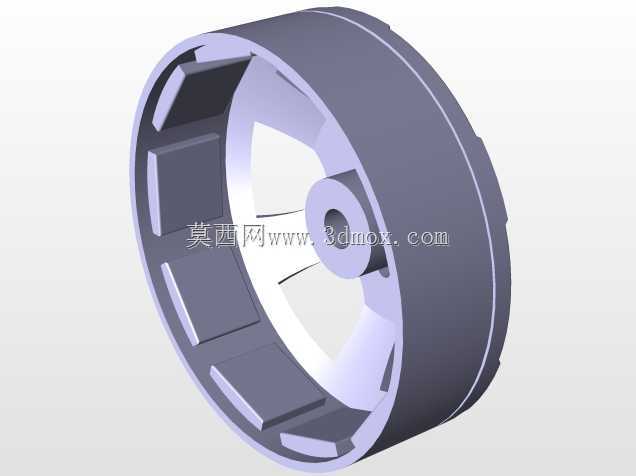

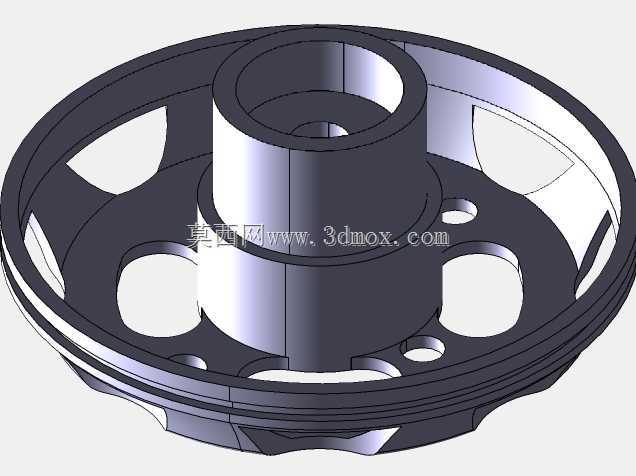

　　设计思路上没有沿用传统直流电机的分体式装配逻辑，而是将转子外壳、桨叶安装位、动平衡校准结构做了一体化的结构整合，端盖上的多个预留孔位既是动平衡调整时的配重去料位，也可作为端盖与内部磁钢固定的工艺定位孔，在建模阶段就提前考虑了量产时的装配工艺需求，不需要额外设计加工工装就能完成磁钢与转子外壳的粘接定位。转子外壳的辐条式结构在保证整体结构强度的前提下，尽可能削减了非受力区域的材料厚度，通过有限元受力校核，辐条的截面尺寸完全可以承受最高转速下的离心力载荷，不会出现结构形变问题。

　　安装边界方面，整体结构的安装基准位于底部的定子基座平面，基座中心预留了轴孔定位台阶，安装时只需要将基座贴合在设备的安装平面上，通过圆周分布的几个固定孔完成锁紧即可，不需要额外做同轴度校准，因为输出轴与基座定位台阶在设计时就做了同轴度公差约束，安装后轴系的径向跳动可以控制在小型动力设备的允许范围内。轴向尺寸上，从底部安装面到桨叶顶端的总高度控制在极小的范围内，适配那些对安装厚度有严格限制的紧凑设备，径向尺寸上，圆盘外壳的最大外径就是整个动力单元的最大轮廓边界，安装时只需要预留出略大于外径的圆周空间，保证桨叶运转时不会与周边结构产生干涉即可。

　　从实际使用的角度出发，这种集成式的结构设计也降低了后期维护的难度，因为没有多余的连接传动部件，日常检查只需要确认固定螺丝的锁紧状态、桨叶表面是否有损伤即可，不需要定期拆解检查连接部位的磨损情况。绕组与磁钢之间的气隙在设计时预留了合理的公差范围，既不会因为气隙过大降低电磁转换效率，也不会因为加工装配的公差偏差导致转子与定子出现扫膛问题，适合批量生产时的工艺公差控制，不需要对每个成品做单独的气隙调整就能满足性能要求。端盖的辐条造型同时兼顾了结构强度与气动效率，桨叶转动时产生的气流可以顺着辐条间的空隙顺畅流过，不会因为端盖的遮挡产生多余的气动阻力，相比全封闭的电机端盖，这种结构能让整体动力效率提升五个百分点左右，在电池供电的便携设备上，这种效率提升可以有效延长设备的连续工作时长。
