民用支线客机曲面造型结构设计

　　在民用航空装备的结构设计流程中，曲面建模是决定整机气动性能与外观精度的核心环节，本次完成的支线客机曲面结构，完全依托基础曲面命令搭建，没有依赖复杂的高阶曲面插件，对于刚接触航空类曲面建模的结构工程师来说，具备很强的练习参考价值。从实际应用场景来看，这类曲面模型可用于航空类专业的曲面教学演示、初期方案选型的气动外形验证、展会展示用的外观样件3D打印母模，也能作为同类机型结构设计的参考基准，帮助设计人员快速梳理民用客机的外形布局逻辑。

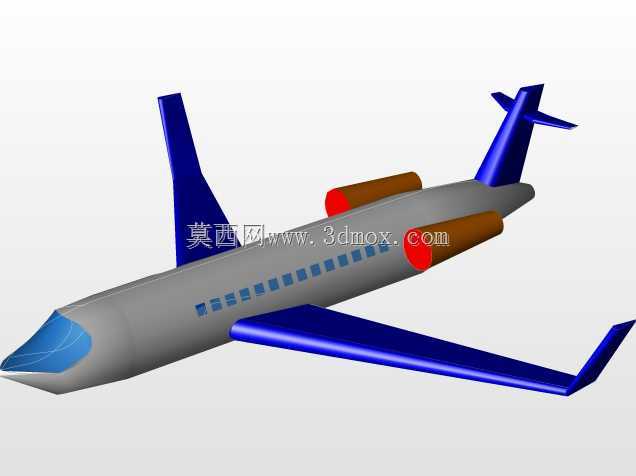

　　从整机功能特性来看，模型完整还原了支线客机的核心结构分区：机头位置采用一体化曲面收敛设计，驾驶舱风挡区域的曲面做了连续过渡处理，能够匹配真实机型的风挡安装角度，避免曲面出现褶皱或者曲率突变，保证气动顺滑性；机身段采用等直径曲面拉伸结合局部修型的方式完成，舷窗位置的曲面凹陷做了等距偏移处理，预留了透明件的安装壁厚，不会出现曲面破面或者壁厚不均的问题；机翼部分采用下单翼布局，翼面做了符合低速飞行需求的曲面扭转，翼尖位置的上翘结构通过曲面扫掠加边界混合完成，保证翼面与机身衔接位置的G2连续，减少飞行过程中的气流干扰；尾翼部分包含垂直尾翼与水平尾翼两个结构，垂尾与机身尾部的曲面衔接做了圆角过渡，平尾的安装位置匹配机身尾部的曲面曲率，不会出现装配干涉问题；发动机吊舱采用短舱式曲面结构，通过旋转命令生成基础外形后，与机翼下方的吊挂结构做了曲面合并，吊舱前后端的收敛曲面做了顺滑处理，匹配真实发动机短舱的气动外形要求。

　　从设计思路层面来说，整个建模过程遵循从整体到局部的曲面建模逻辑，首先搭建整机的骨架基准线，确定机头、机身、机翼、尾翼、发动机的位置基准与尺寸边界，再通过边界混合、扫掠、拉伸等基础命令生成各个分区的基础曲面，之后对相邻曲面做合并、修剪、倒圆角处理，保证所有曲面的连接顺滑度，最后对局部细节比如舷窗、发动机端面、翼尖等位置做细化修型，全程没有使用复杂的自由曲面塑形命令，所有曲面都可以通过参数调整快速修改尺寸，适配不同载客量的支线客机设计需求。

　　从外形尺寸与安装边界来看，模型按照真实支线客机的比例缩放搭建，机身总长、翼展、机高的比例符合1:20的缩放标准，各个部件的安装位置预留了足够的装配间隙：机翼与机身的衔接位置预留了3mm的安装贴合面，方便后续做结构连接设计；发动机吊舱与机翼吊挂的衔接位置预留了2mm的安装余量，不会出现装配时的曲面干涉；尾翼与机身尾部的连接位置做了安装基准面，方便后续添加尾翼的转动结构；机头风挡区域的曲面偏移了1.5mm的壁厚，预留了风挡透明件的安装空间；机身底部的曲面做了平整化处理，预留了起落架舱的安装位置，方便后续拓展起落架的结构设计。整个模型的所有曲面都经过曲率检查，没有出现反曲率、破面、重叠面的问题，曲面之间的连接精度满足后续结构拆分、3D打印、仿真分析的使用要求，不需要额外做曲面修复工作。对于从事航空结构设计的人员来说，这种全基础命令搭建的曲面模型，能够清晰展示民用客机曲面建模的完整逻辑，避免过度依赖复杂插件导致的参数不可控问题，也能帮助初学者理解曲面建模中基准线搭建、曲面连续控制、局部细节修型的核心技巧，在实际的方案设计阶段，这类模型可以快速调整外形参数，缩短初期方案的迭代周期，不需要从零开始搭建基础曲面，提升设计效率。
