轻量化飞机轴承支撑连接支架结构

　　该支架属于航空机载连接承重构件，主要应用于固定翼飞机机身与周边传动、操纵类部件的衔接位置，核心作用是为配套轴承提供稳定的安装基准，同时传递轴承承载过程中的径向、轴向复合载荷，避免轴承安装位出现形变偏移，保证关联传动部件的运转同轴度。在实际装机场景中，这类支架需要同时兼顾承重可靠性与自身重量控制，毕竟航空构件每降低一克多余重量，都能为整机燃油效率、载荷能力留出优化空间。

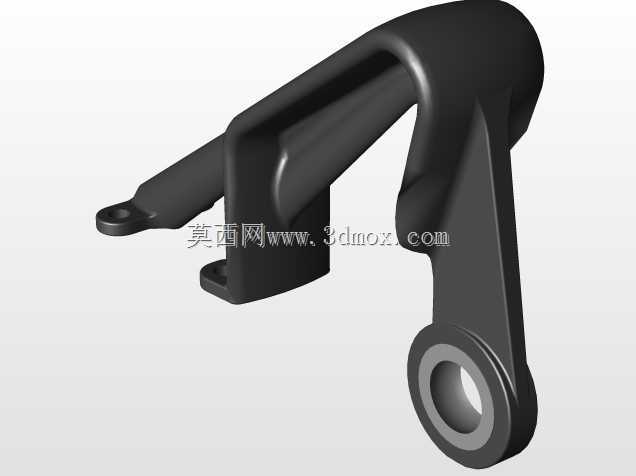

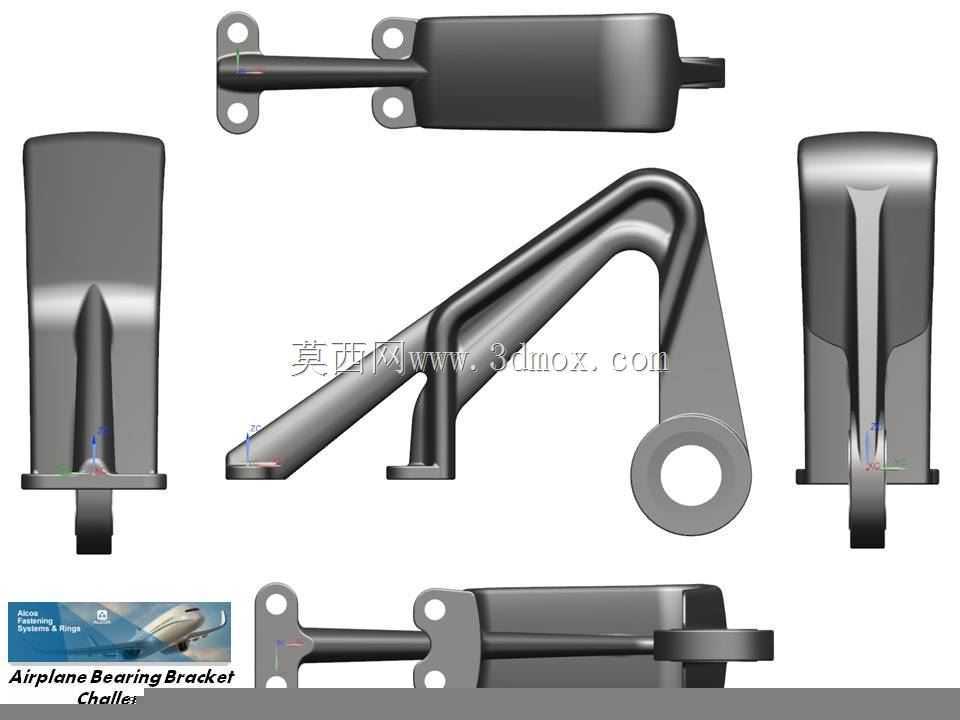

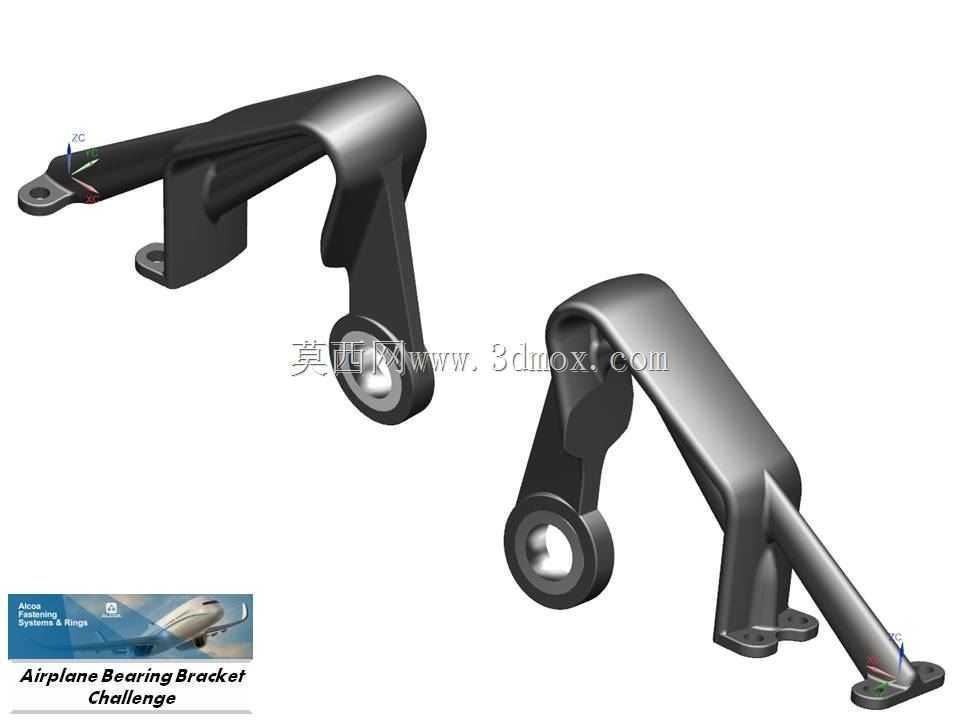

　　从结构功能特性来看，该支架采用一体化弯折成型的主体构型，设置有三处核心安装接口：一端为带安装孔的平面固定耳片，用于通过紧固件与机身主承力框的预设安装位贴合锁紧，耳片处的孔位做了沉台设计，可避免紧固件端头突出影响周边部件排布；中部为加强筋过渡的弯折承力段，筋条走向完全匹配载荷传递路径，没有多余的冗余结构，能在承受交变载荷时分散应力集中点，避免长期飞行过程中出现疲劳裂纹；另一端为轴承安装座，内孔精度可满足轴承外圈的过盈装配要求，座体周边做了加厚处理，能抵消轴承运转时产生的径向窜动力，保证轴承运转过程中始终保持稳定的位置精度。

　　设计思路上完全围绕航空构件的实用需求展开，没有做多余的装饰性结构，所有曲面、弯折、加强结构都服务于两个核心目标：一是保证足够的结构强度，满足飞行过程中不同姿态下的载荷承受要求，包括起飞爬升阶段的瞬时过载、巡航阶段的持续振动、降落阶段的冲击载荷都能稳定承载；二是尽可能压缩自身重量，通过优化几何构型去除非承力区域的多余材料，让材料分布完全贴合应力流走向，避免出现材料冗余带来的无效重量。整个结构没有采用复杂的分体拼接设计，一体化构型也减少了装配环节的紧固件使用，既降低了装配复杂度，也减少了分体连接带来的松动风险。

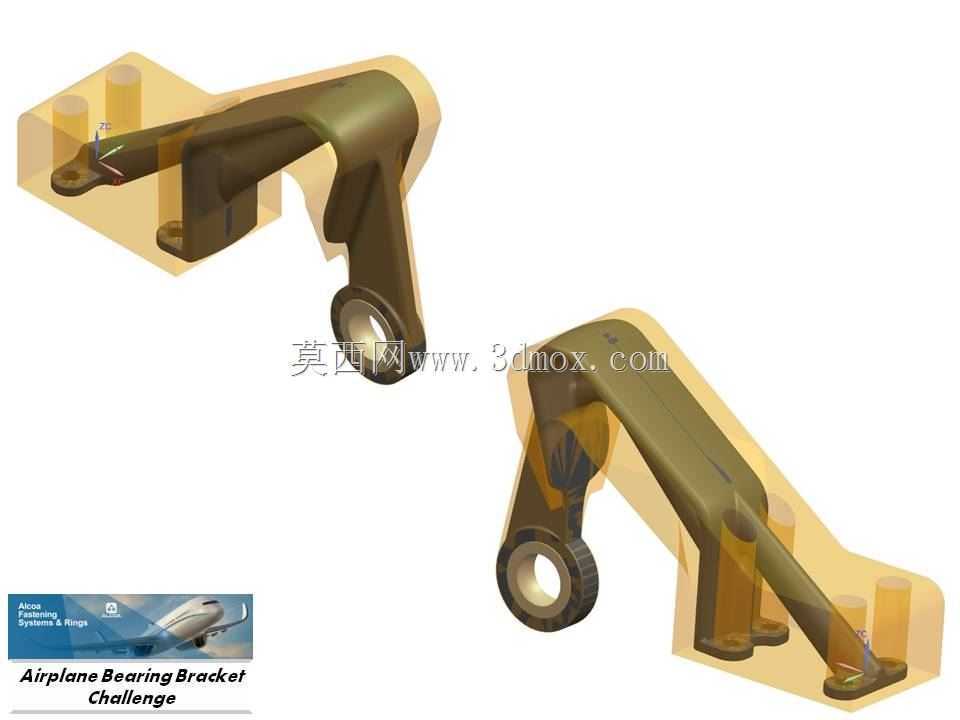

　　从安装边界来看，支架的整体外轮廓完全适配机身对应安装位的预留空间，弯折角度经过精准匹配，安装后不会与周边的管路、线缆、操纵拉杆产生运动干涉；各安装孔的孔距公差控制在装配允许范围内，现场安装时不需要额外修配即可直接对位锁紧；轴承安装位的中心高与关联传动部件的轴线高度完全匹配，安装后可保证传动链路的同轴度要求，避免因安装偏差带来的额外运转阻力、轴承偏磨等问题。支架的表面过渡均做了圆角处理，没有尖锐棱角，既可以避免安装过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。在实际使用过程中，这类支架不需要额外做频繁维护，只要在定检时检查固定耳片的紧固件松紧、轴承座是否出现形变即可，结构可靠性足以覆盖全寿命周期的使用要求。
