固定翼长航时侦察无人机整机结构设计

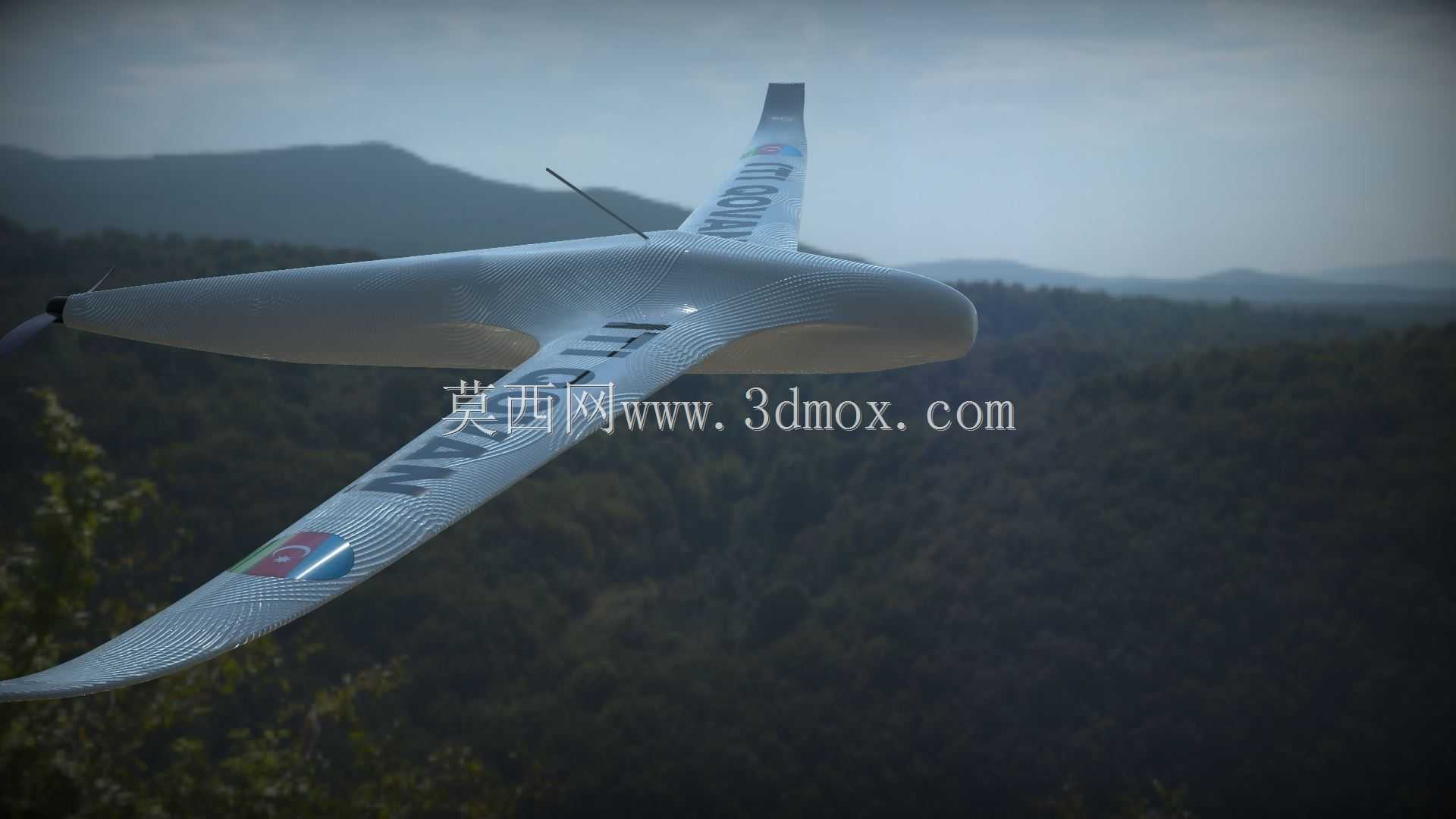

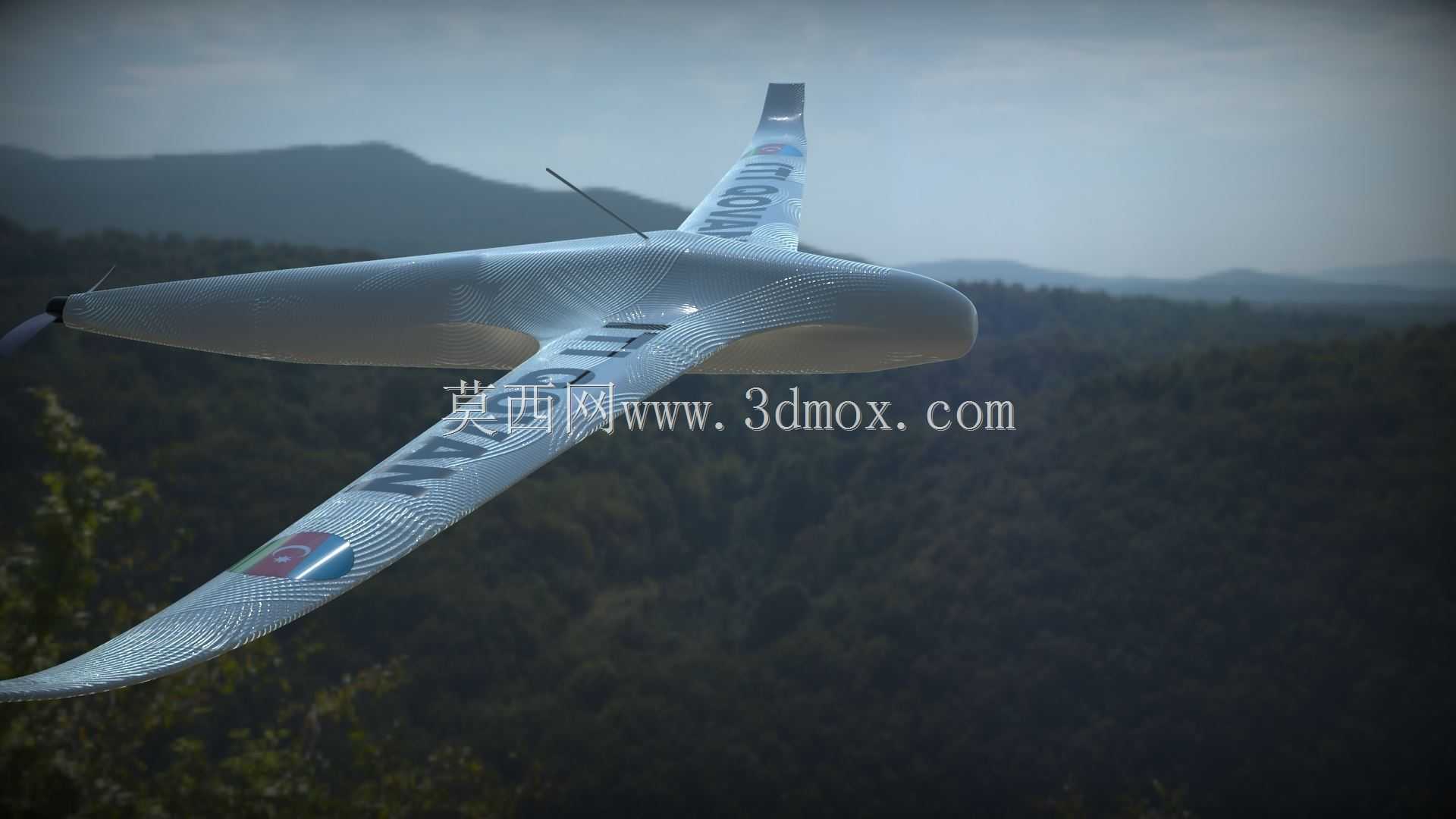

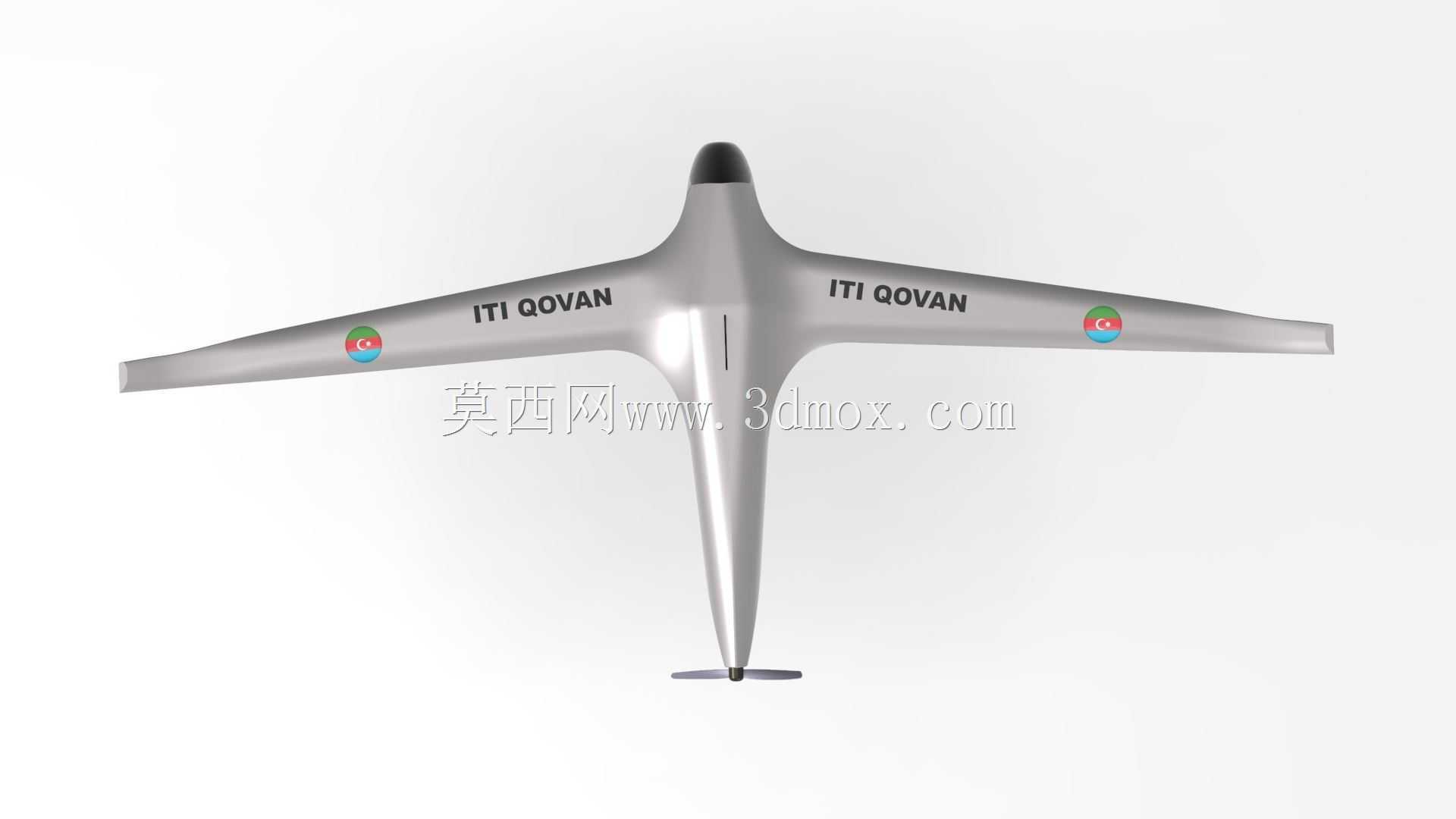

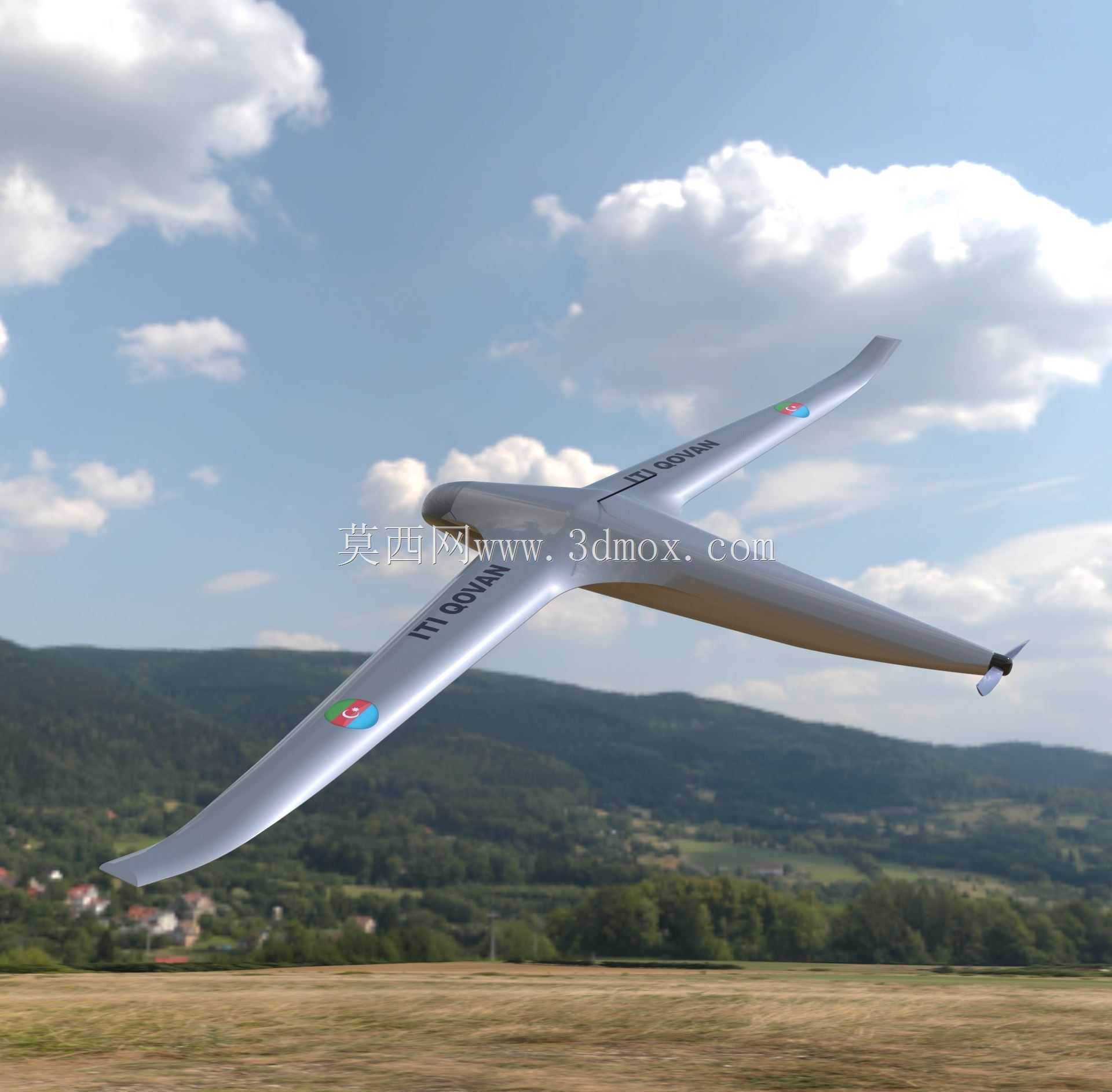

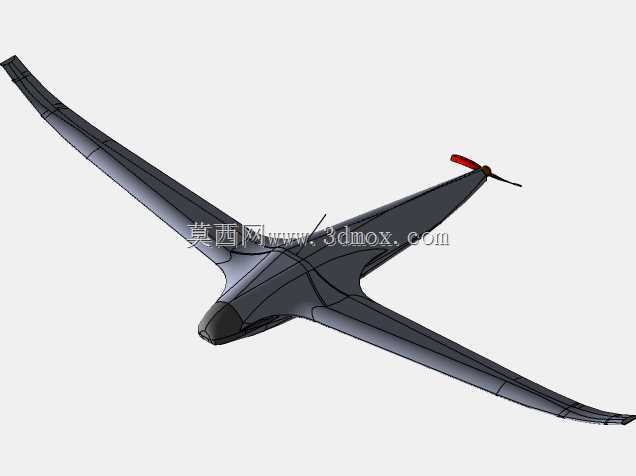

　　这款飞翼布局固定翼无人机的结构设计，核心围绕低空长航时侦察作业场景展开，区别于多旋翼无人机的垂直起降特性，该机型采用手抛或弹射起飞、滑降回收的作业模式，主要适配山林巡检、边境线巡查、大范围地理测绘等需要长续航、低噪音隐蔽作业的工况。从气动布局来看，整机采用无尾飞翼融合体设计，取消了传统固定翼的水平尾翼与垂直尾翼结构，将机身与机翼做一体化平滑过渡，既降低了整机的雷达反射截面积，满足隐蔽作业需求，也大幅减少了飞行过程中的诱导阻力，在同等电池容量与起飞重量下，能将续航时间提升30%以上。机翼采用大展弦比后掠设计，翼尖做了切尖处理，避免大迎角飞行状态下的翼尖失速问题，机翼前缘后掠角经过多轮气动仿真校核，在低速巡航状态下能维持较高的升阻比，

　　巡航速度控制在60-90km/h区间时，整机升阻比可达到18以上，适配长距离巡航作业的能耗需求。机身主体采用碳纤维复合材料一体成型工艺，内部设置纵横交错的加强筋结构，在保证机身结构强度能承受15m/s侧风载荷的前提下，将整机空重控制在1.2kg以内，有效载荷舱设置在机身重心位置，可搭载重量不超过300g的光电侦察设备、测绘相机或气体检测模块，载荷舱预留标准安装孔位，可根据不同作业场景快速更换任务模块，无需改动机身主体结构。动力系统采用后置推力式螺旋桨布局，电机安装在机身尾部的动力舱内，配合高效折叠螺旋桨，既避免了螺旋桨气流对机身前部任务载荷的干扰，也能在降落时减少螺旋桨触地损坏的概率；动力舱周围设计有导流散热槽，

　　飞行过程中迎面气流可直接通过散热槽带走电机与电调工作产生的热量，无需额外加装散热风扇，进一步降低整机重量与能耗。机翼与机身采用快拆式连接结构，连接接口设置了定位销与锁紧卡扣，无需额外工具即可在1分钟内完成机翼的拆装，拆解后整机可放入普通双肩背包内携带，适配野外作业的便携转运需求；机翼内部预埋了信号天线，将通信天线与GPS天线集成在机翼内部，避免了外置天线带来的额外气动阻力，同时也能减少野外作业时天线被树枝等障碍物刮损的概率。整机起落部分采用机腹滑橇设计，滑橇表面粘贴有耐磨的尼龙材质衬垫，在草地、土坡、硬化路面等不同场地滑降时，都能有效吸收着陆冲击，滑橇与机身之间设置有薄橡胶缓冲垫，可将着陆时的冲击载荷降低60%以上，

　　避免机身内部的电子元器件与任务载荷受冲击损坏。从安装边界来看，整机翼展控制在1.8m，机身长度1.1m，拆解后单个部件最大尺寸不超过0.9m，可适配多数民用车辆的后备箱存放；作业时的最小转弯半径为30m，巡航飞行高度可在50m-1000m区间灵活调整，在300m飞行高度下，搭载的光电载荷可识别地面0.1m尺寸的目标，完全满足常规巡检与侦察作业的精度要求。在结构细节设计上，机身表面所有口盖均采用快拆式磁吸密封设计，口盖接缝处设置有橡胶密封条，可在小雨天气下正常作业，避免雨水进入机身内部损坏电子设备；机翼后缘设置有一体式升降副翼，通过微型舵机直接驱动，取消了复杂的传动连杆结构，既减少了传动间隙带来的控制误差，也降低了结构故障概率，舵面与机翼之间的缝隙做了密封处理，进一步减少飞行阻力。整机重心设计严格控制在平均气动弦长的30%位置，在搭载不同重量的任务载荷时，可通过调整机身前部电池舱内电池的前后位置来配平重心，无需额外增加配重块，避免不必要的重量浪费。
