电脑机箱钣金CPU侧盖结构设计

　　日常做台式机机箱结构开发时，CPU侧盖是很容易被忽略但直接影响整机散热效率、硬件防护能力与装配便捷性的核心钣金构件，不同于普通装饰性机箱外板，这类覆盖CPU安装区域的侧盖需要同时兼顾结构强度、通风散热、电磁屏蔽、拆装便利性多方面的工程要求，很多初入结构设计的从业者容易把它当成简单的平板折弯件处理，实际落地时往往会出现散热风路紊乱、钣金共振异响、安装对位不准、硬件干涉等一系列问题。

　　从实际应用场景来看，这类CPU侧盖主要适配标准ATX、M-ATX架构的台式电脑机箱，安装位置对应机箱主板侧CPU安装区域的外侧，一方面要封闭机箱对应区域的敞口，避免内部硬件裸露积灰、受外力磕碰损坏，另一方面要配合机箱前置、后置风扇形成合理的散热风路，让CPU散热器排出的热风能够顺畅导出机箱，同时阻挡外部大尺寸杂物进入机箱内部，还要兼顾一定的电磁屏蔽作用，减少内部硬件电磁信号向外泄漏。

　　设计这类钣金件时，首先要明确安装边界尺寸，常规适配M-ATX机箱的CPU侧盖，整体折弯成型后的轮廓尺寸需要匹配机箱侧框的安装卡槽，单边折弯边的宽度控制在12-18mm区间，既保证折弯后的结构刚度，又不会过度占用机箱内部的硬件安装空间，和CPU塔式散热器的外侧边缘预留至少8mm的安全间隙，避免安装侧板时刮蹭散热器鳍片、风扇接线，同时和主板CPU供电模块、内存插槽边缘预留3mm以上的避让空间，防止钣金加工的公差累积导致装配干涉。

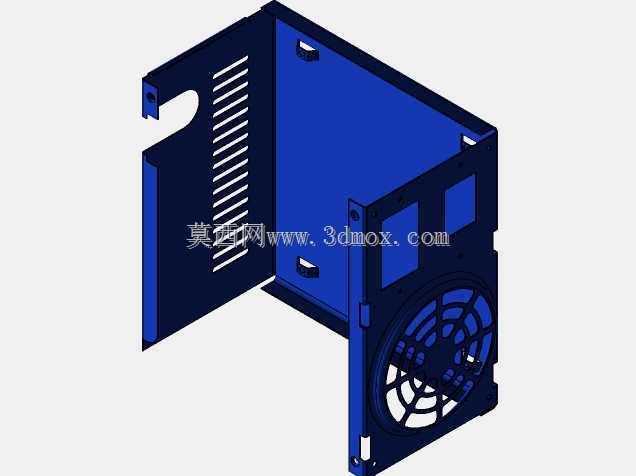

　　结构设计上，主体采用1.0-1.2mm厚度的冷轧钢板做折弯成型，这个厚度区间的钣金件既不会因为过薄导致按压变形、运行时产生共振异响，也不会因为板材过厚增加整机重量、提升材料成本。对应CPU散热器出风的位置，设计阵列式的通风栅格，栅格的开孔宽度控制在5mm以内，既保证通风面积满足散热需求，又能防止手指误触内部高速旋转的风扇扇叶，栅格的排布方向顺着散热气流的走向设置，减少风阻，避免气流在栅格位置形成紊流导致散热效率下降。侧盖下部对应机箱后置风扇的位置，预留大尺寸的风扇安装避让位，适配120mm规格的机箱散热风扇，避让位边缘做翻边处理，一方面提升开孔位置的结构强度，另一方面翻边的圆弧过渡可以减少气流通过时的风切噪音。

　　侧盖的上下边缘做向内的双折边处理，折边处加工和机箱框架匹配的卡扣定位槽，安装时可以直接卡入机箱框架的对应卡槽，不需要额外打螺丝固定，拆装时只需要顺着卡槽方向滑动即可取下，方便日常硬件维护、清灰操作。侧盖靠近机箱前面板的一侧，设计内凹的走线避让槽，对应CPU供电线、机箱前面板跳线的走线路径，避免侧板安装时挤压线材导致绝缘层破损、接触不良。板材表面采用静电喷塑处理，做哑光蓝色的外观涂层，涂层厚度控制在60-80μm，既提升钣金件的防锈耐腐蚀能力，也避免亮面涂层容易残留指纹、划痕的问题。

　　做这类钣金件的三维建模时，要提前预留钣金折弯的工艺缺口，在折弯相交的位置开出合适的止裂槽，避免折弯时出现材料拉扯变形、焊缝开裂的问题，所有的开孔边缘都做去毛刺处理，折弯的内R角匹配板材厚度设置，保证折弯后尺寸精度控制在±0.2mm以内，和机箱框架的装配间隙控制在0.5mm以内，既不会因为间隙过大出现松动晃动感，也不会因为间隙过小导致装配卡滞。通风栅格的开孔采用冲压一次成型，不需要后续二次加工，栅格的冲压方向统一，避免反向的毛刺影响外观、造成安装刮手的问题。

　　实际装配验证阶段，需要重点测试几个维度：首先是散热风路的合理性，安装侧板后，CPU满载运行时的核心温度和无侧板状态下的温差控制在3℃以内，说明栅格开孔的通风面积足够，没有出现明显的风阻；其次是结构刚度测试，在侧板中心位置施加100N的按压力，变形量不超过2mm，撤去外力后无永久变形，说明板材厚度和折弯结构的刚度满足使用要求；然后是共振测试，机箱风扇满速运行时，侧板位置无明显的高频异响，说明折边的卡扣结构固定牢靠，没有出现松动共振的问题；最后是拆装便利性测试，不需要借助额外工具，徒手即可完成侧板的拆装操作，卡扣对位顺畅，无卡滞、脱扣的问题。

　　很多新手设计这类钣金件时容易犯的错误，一是通风开孔面积不足，导致CPU散热热风无法及时排出，机箱内部形成热堆积，CPU长期高温运行降频；二是折弯边的尺寸设计不合理，要么折边过窄结构刚度不足，要么折边过宽和内部硬件干涉；三是没有预留工艺止裂槽，钣金折弯时角落位置出现撕裂，导致零件报废；四是安装卡扣的位置公差设置不合理，要么装配过松容易脱落，要么公差过小装不进去。这些细节都需要在三维建模阶段提前考虑，结合实际的钣金加工工艺、装配需求、硬件兼容要求做反复调整，才能做出符合实际使用要求的合格构件。
