60mm规格无刷风扇金属保护格栅结构

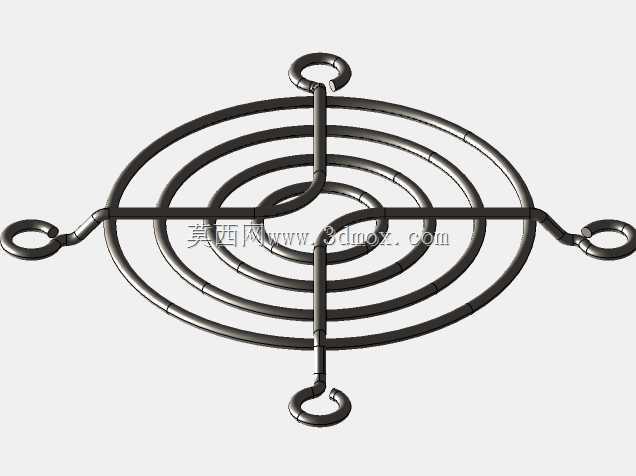

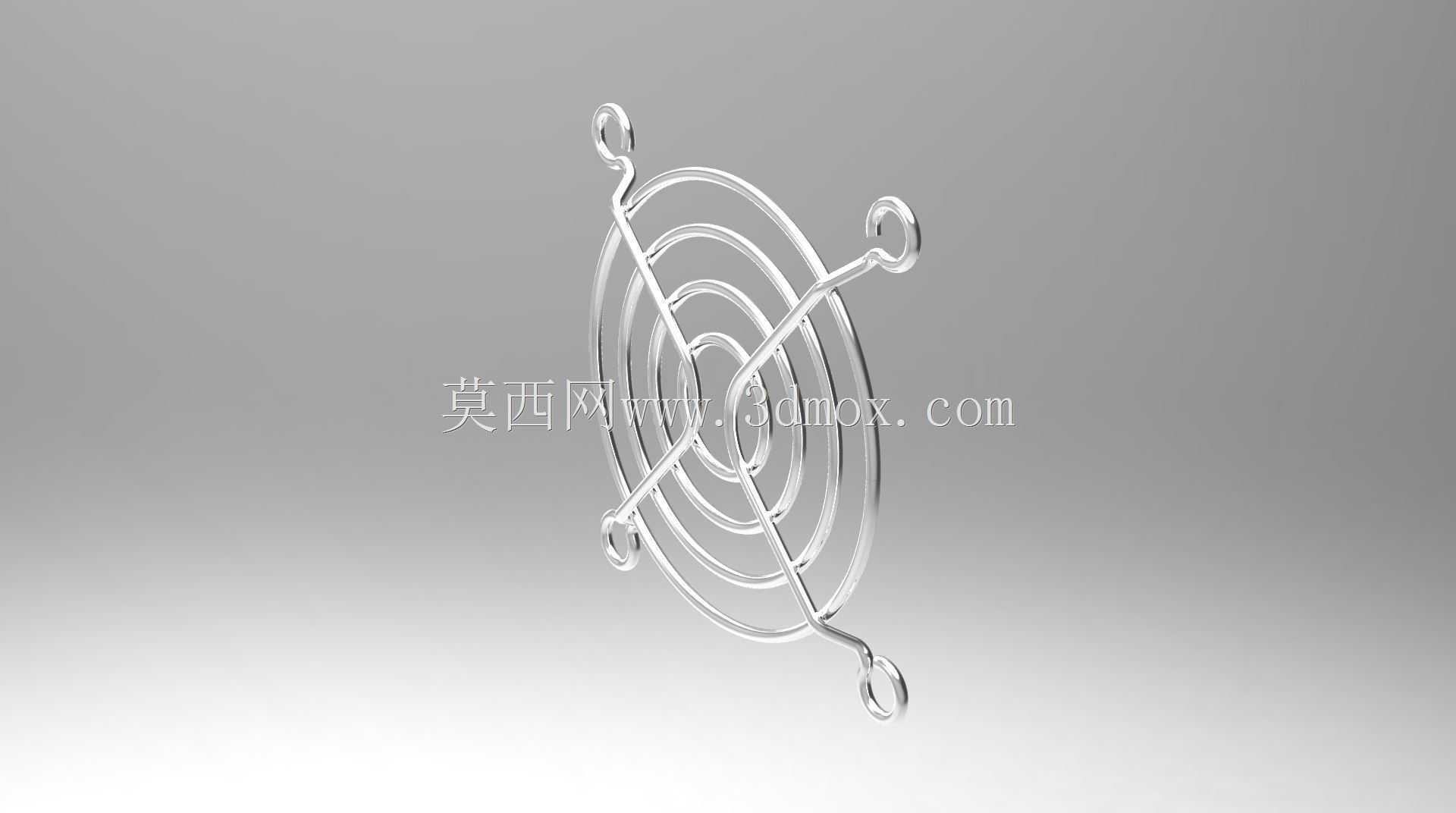

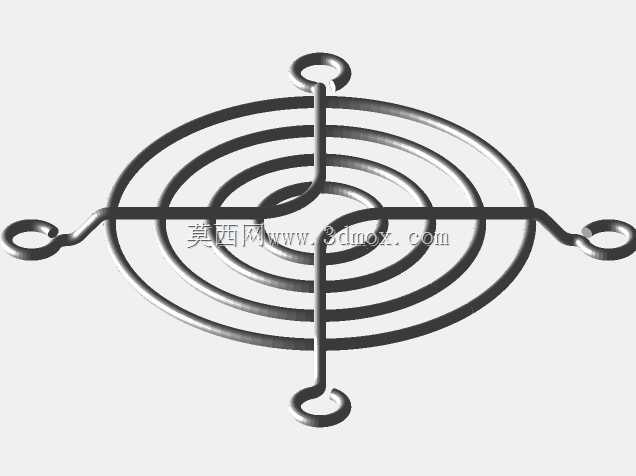

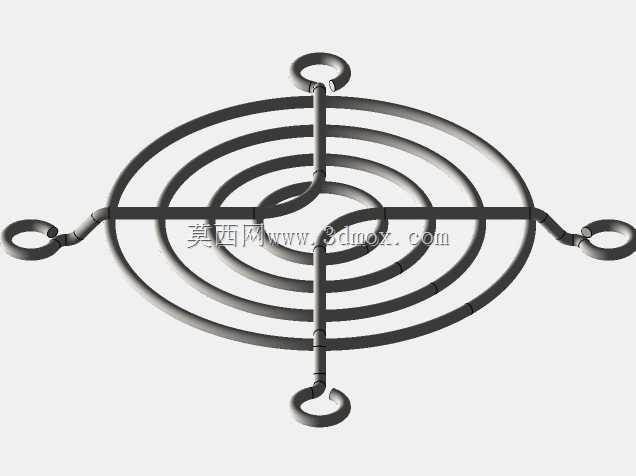

　　在各类紧凑型散热场景中，风扇保护格栅是兼顾通风效率与安全防护的核心配套构件，这款60×60mm规格的无刷风扇保护格栅，主要适配同尺寸的轴流无刷散热风扇，广泛应用在工控机箱、小型电源模块、电动车辆电控单元、桌面电子设备、嵌入式散热模组等需要主动风冷散热的设备上，其核心作用是在不明显阻碍气流流通的前提下，阻隔外部异物、操作人员肢体直接接触高速旋转的风扇叶轮，避免叶轮损坏、异物卷入引发的设备故障，同时也能防止高速转动的扇叶划伤接触人员，消除设备使用中的安全隐患。从结构设计来看，这款格栅采用同心环形肋条搭配交叉径向支撑筋的布局，环形肋条从中心向外等距排布，每一圈肋条的间距经过反复校核，既不会因为间隙过大导致手指等异物轻易穿过触碰扇叶，

　　也不会因为肋条过密大幅增加风阻、降低风扇的实际送风效率；交叉布置的径向支撑筋从中心区域延伸至四个安装端，将所有环形肋条连接为一个刚性整体，保证格栅整体的结构强度，在受到常规外力挤压、磕碰时不会出现明显变形，避免格栅变形后剐蹭扇叶导致风扇卡滞。四个安装端采用带挂孔的凸耳结构，凸耳位置与同规格标准风扇的安装孔位完全匹配，安装时既可以采用螺丝穿过挂孔直接固定在风扇框架上，也可以适配部分设备上的卡扣式快装结构，安装操作便捷，不需要额外定制转接件，能够直接适配市面上绝大多数标准60mm规格的无刷轴流风扇。格栅整体采用等厚度的金属材质成型，表面做光滑钝化处理，没有尖锐的毛刺、飞边，避免安装过程中划伤操作人员，

　　同时光滑的表面也能减少气流穿过时的紊流噪音，降低散热系统整体的运行噪声。在安装边界上，这款格栅的外轮廓尺寸严格控制在60×60mm范围内，安装凸耳的突出量经过优化，不会超出风扇本体的安装边界，在多风扇紧密排布的密集散热阵列中，相邻格栅之间不会出现干涉，能够最大化利用设备内部的安装空间；格栅的整体厚度较薄，安装后不会额外占用过多的轴向空间，对于内部空间局促的紧凑型设备来说，不需要额外预留过多的格栅安装余量，能够有效压缩散热模组的整体体积。从实际使用的角度出发，这款格栅的环形肋条与径向筋的连接处采用圆弧过渡，没有应力集中的直角结构，在长期受到设备运行振动、冷热温度交变的工况下，不会出现连接处开裂、肋条断裂的问题，

　　使用寿命能够匹配无刷风扇的长期运行周期；格栅的通透率经过测算，能够保证风扇90%以上的有效通风面积，不会因为加装格栅导致散热风量出现明显衰减，完全满足小空间高发热密度设备的散热需求。在电动车辆的电控系统散热场景中，这类格栅还需要兼顾一定的防溅能力，环形肋条的排布角度能够引导少量溅落的液体顺着肋条间隙向四周导流，不会直接积聚在风扇轴承位置，延长风扇的使用寿命；在桌面消费电子设备中，这款格栅的金属质感外观也能与设备的金属外壳形成视觉统一，不会因为加装防护构件破坏设备的整体外观协调性。设计过程中，首先确定适配的风扇规格为标准60mm无刷轴流风扇，明确风扇的安装孔距、扇叶旋转外径、轴向突出高度等核心参数，以此为基础确定格栅的内圈最小直径，保证格栅与扇叶之间预留足够的安全间隙，避免扇叶转动时剐蹭格栅；随后根据安全防护的要求，确定环形肋条的间距不超过12mm，防止成人手指穿过格栅触碰扇叶，同时通过流体仿真校核肋条宽度、筋条厚度对风阻的影响，在保证结构强度的前提下尽可能减小构件的迎风面积，降低气流通过时的压力损失；最后调整四个安装凸耳的位置与挂孔尺寸，保证与标准风扇安装孔的同轴度公差控制在合理范围内，降低安装时的对位难度，避免出现孔位错位无法安装的问题。
