带螺旋桨的小型外转子直流动力装置

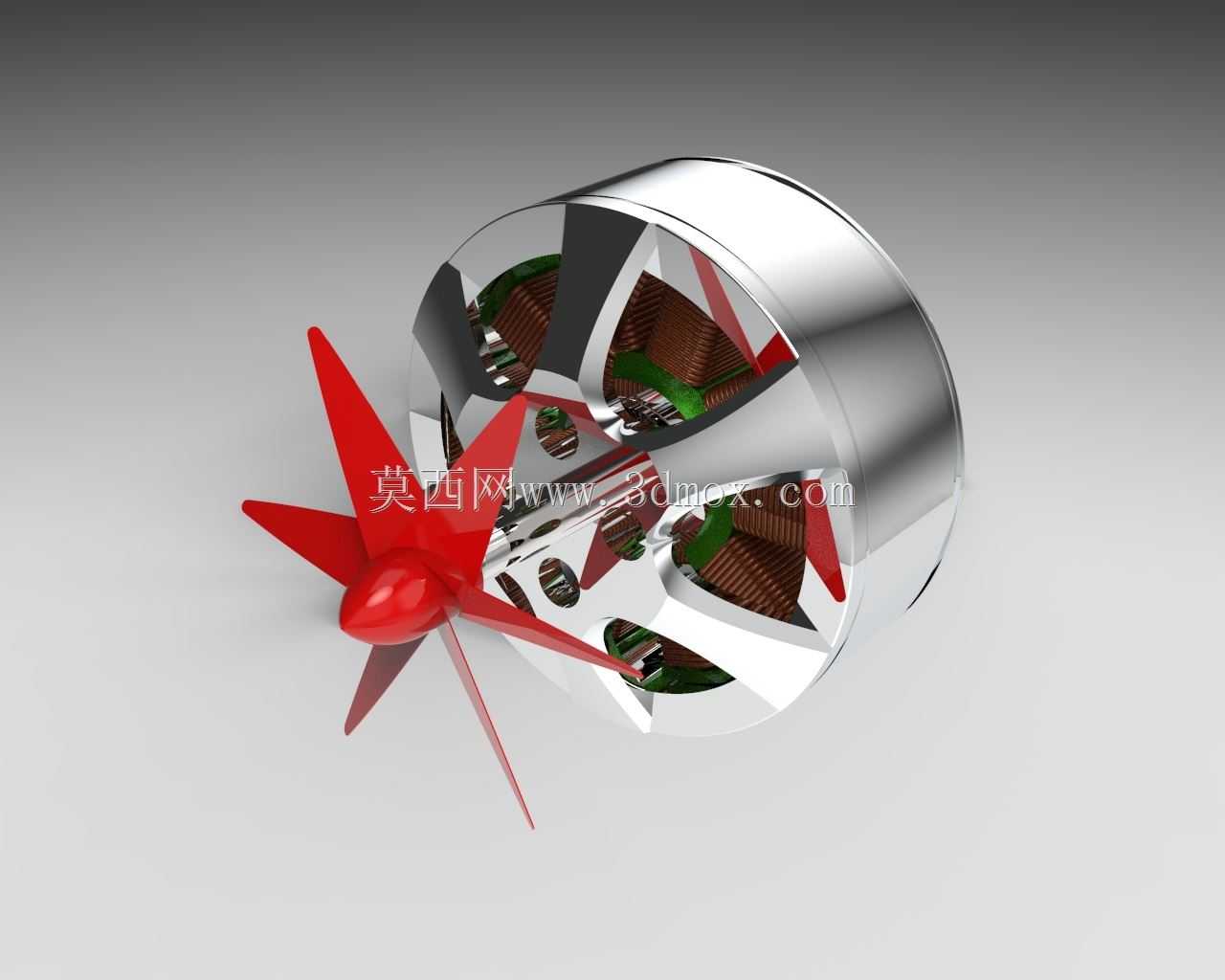

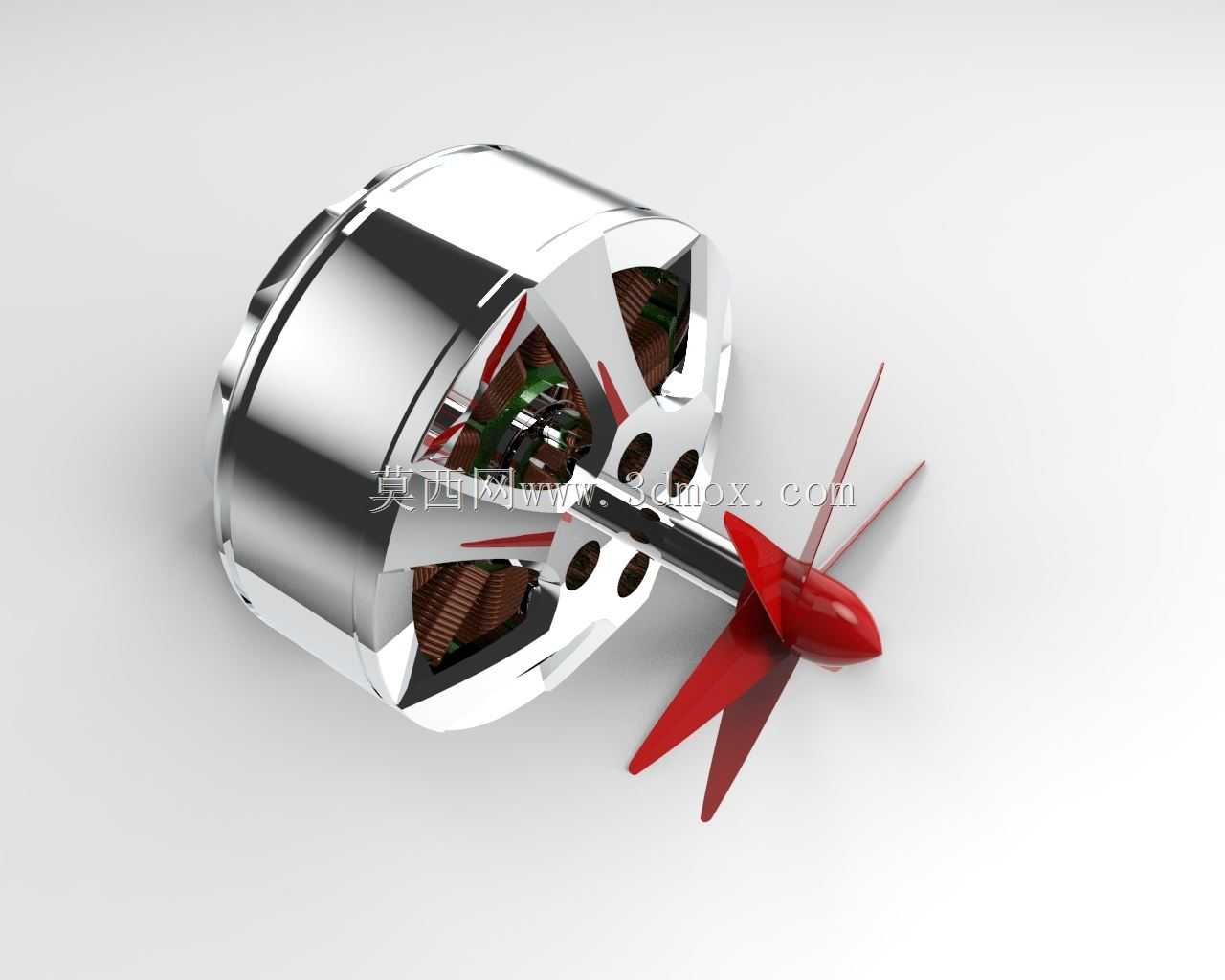

　　这款带配套螺旋桨的外转子式直流动力单元，在小型无人飞行器、桌面级风冷散热模组、微型动力实验台架这类对动力密度要求较高的场景中应用十分广泛。不同于常规内转子直流电机的结构布局，该设计将永磁体贴装在旋转外壳内壁，定子绕组与中心固定轴集成，转子外壳直接作为动力输出端，省去了额外的传动连接结构，能在更小的体积重量下输出更大扭矩，适配直接驱动负载的使用需求。从结构设计逻辑来看，中心轴为固定安装基准，两端预留的安装位可直接固定在设备支架上，转子外壳端面做了镂空开槽处理，一方面是在高速旋转时形成空气对流，带走绕组工作产生的热量，避免长时间高负载运行时绕组温升过高导致退磁或绝缘老化，另一方面也能降低转子整体重量，减少转动惯量，提升动力响应速度，

　　适配需要频繁调整转速的工况。配套的三叶螺旋桨直接通过中心锁紧结构固定在转子输出端，桨叶的翼型做了扭角渐变设计，从根部到梢部的安装角逐步减小，匹配不同半径位置的线速度差，保证旋转时整个桨叶工作面都能产生均匀的推力，避免局部气流分离导致的效率损失与振动问题。安装边界方面，电机主体为圆柱形结构，最大外径适配常规小型航模的电机安装座尺寸，中心轴的直径与伸出长度符合通用安装标准，不需要额外定制转接件就能直接替换同规格的同类型动力单元，螺旋桨的旋转直径经过匹配计算，在电机额定转速区间内不会与周边安装结构产生干涉，同时能保证推力输出与电机负载的匹配，避免出现过载烧蚀绕组的问题。实际使用过程中，这类外转子直流动力单元的扭矩输出特性偏重于低转速区间，

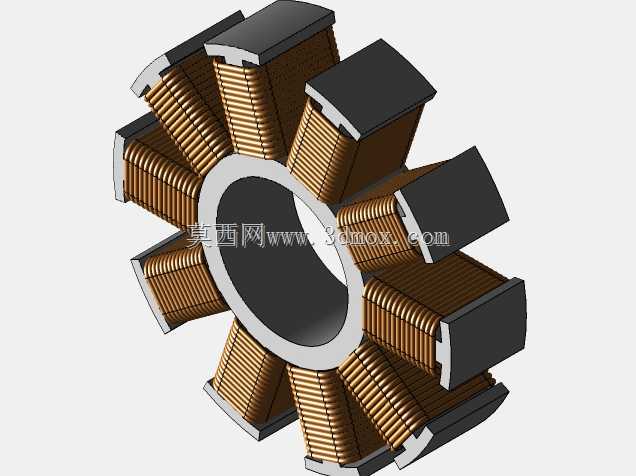

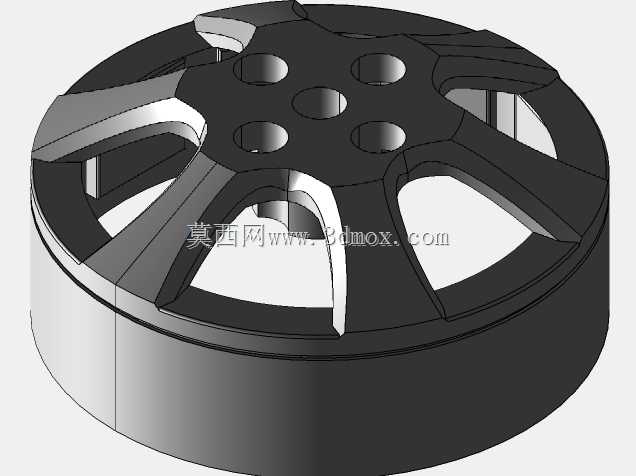

　　不需要搭配减速齿轮组就能直接驱动螺旋桨这类负载，减少了传动环节的能量损耗与机械故障点，在小型多旋翼飞行器、固定翼航模、小型风力驱动实验装置中，这种直驱结构的可靠性远高于带减速组的内转子方案。定子部分的绕组排布采用了集中式绕法，槽满率控制在合理区间，既保证了铜线的填充量提升功率密度，也预留了足够的绝缘间隙，避免绕组间击穿短路，转子外壳采用轻量化金属材质加工，表面做了光亮镀层处理，除了防锈防腐之外，也能提升旋转过程中的动平衡稳定性，减少高速旋转时的振动传导到安装基座上。端盖部分的镂空开孔同时兼顾了散热与减重需求，开孔的位置与定子绕组的发热区域对应，旋转时形成的离心气流能直接吹过绕组端部，带走积聚的热量，在持续满功率运行的工况下，

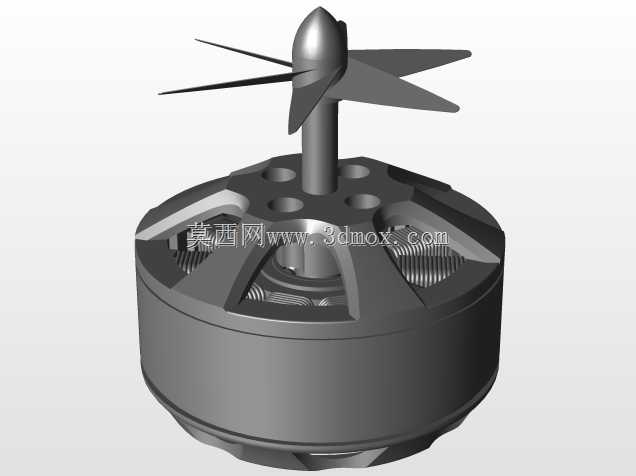

　　能将绕组温升控制在绝缘材料允许的范围内，延长设备的连续工作时长。螺旋桨的桨毂部分做了锥形定位结构，与转子输出端的定位面配合，安装时能自动找正中心，避免因为安装偏心导致高速旋转时产生剧烈振动，锁紧结构采用快拆式设计，不需要专用工具就能完成桨叶的更换，适配不同推力需求下的桨叶替换场景。在结构强度设计上，转子外壳的壁厚经过受力校核，在最高额定转速下不会因为离心力产生形变，永磁体的固定方式采用耐高温粘接加机械卡扣的双重固定，避免高速旋转或者高温工况下磁钢脱落导致动力失效，中心固定轴采用高强度金属材质加工，能承受螺旋桨旋转时产生的拉力与反扭矩，不会出现轴体变形或者断裂的问题。这类动力单元在选型时，需要重点关注安装位的尺寸匹配，尤其是中心轴的直径、安装孔位的间距，以及螺旋桨旋转时的净空范围，保证安装后不会与周边结构产生刮碰，同时要根据实际负载的推力需求匹配对应的桨叶规格，避免电机长期处于过载状态。从建模细节来看，模型完整还原了电机的绕组排布、磁钢安装位置、转子端盖的镂空结构，以及螺旋桨的翼型扭角细节，在做整机装配模拟时，可以直接导入模型进行安装干涉检查，也能基于该模型进行动力匹配仿真，计算不同转速下的推力输出与负载特性，为整机的动力系统选型提供参考。
