小型三叶片水平轴风力发电装置结构设计

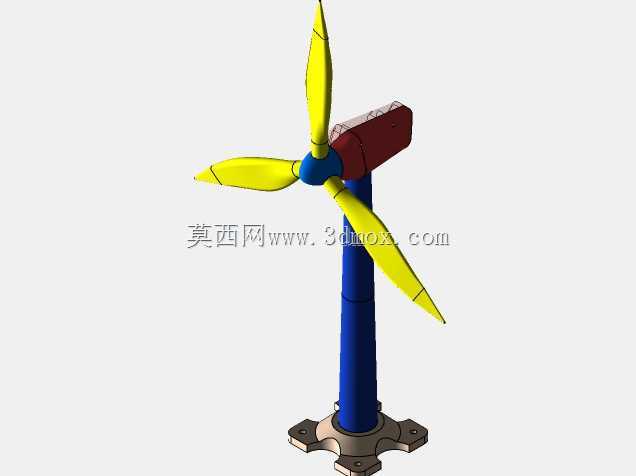

　　这款小型水平轴风力机的设计，首先锚定的是离网型分布式供能场景，比如偏远山区散户供电、户外监测基站备用电源、小型风光互补路灯配套这类对安装空间、运维难度有明确限制的使用场景，和大型并网风电机组的设计逻辑完全不同，不需要考虑复杂的变桨距联动机构、高压输配电配套结构，核心是在保证风能捕获效率的前提下，尽可能简化结构、降低加工与装配难度，提升非专业场景下的设备可靠性。从结构布局来看，整机采用上风向三叶片设计，三个叶片沿轮毂周向120度均布，这种布局相比两叶片结构运行时的动平衡表现更好，启动风速阈值更低，在每秒3米左右的低风速环境下就能带动轮毂转动，适配内陆多数区域的日常风能条件。叶片采用翼型截面扭曲设计，从叶根到叶尖的弦长逐步收窄，

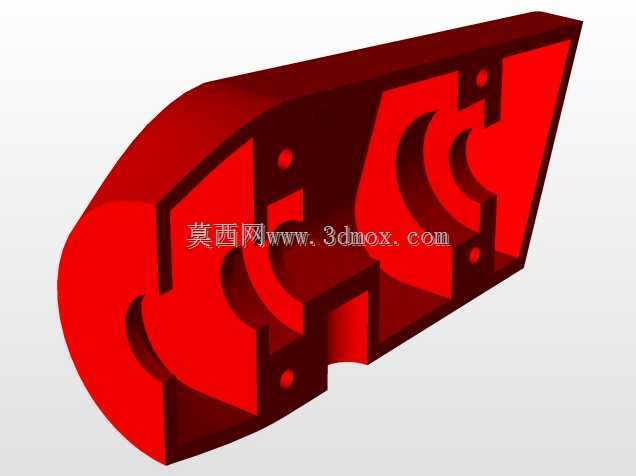

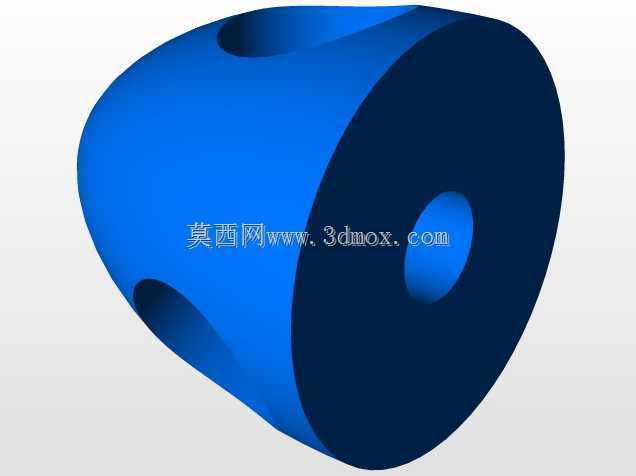

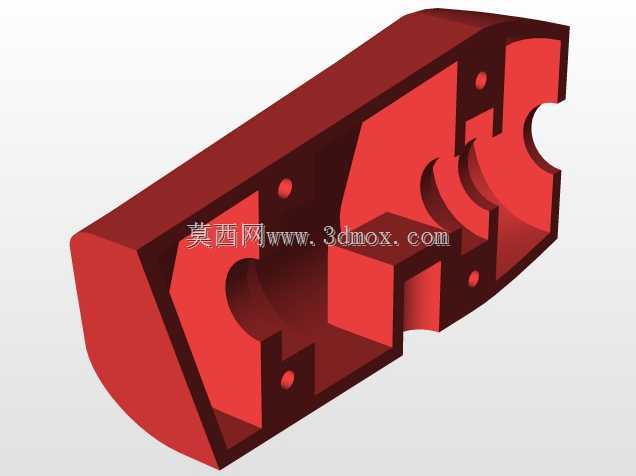

　　安装角沿展向线性递减，这种设计是为了让叶片不同展向位置的攻角都处于合理区间，避免叶根区域失速、叶尖区域气动效率不足的问题，叶片根部做了加厚过渡结构，和蓝色轮毂的安装位采用嵌入式配合加紧固件锁紧的方式，不需要复杂的变桨轴承，固定安装角的设定虽然牺牲了部分高风速下的调节能力，但大幅减少了活动部件数量，降低了长期户外运行的故障概率。轮毂后侧连接的暗红色机舱部分，内部预留了增速齿轮组与发电机的安装腔体，腔体做了平整的分模面设计，上下壳体可以通过周边的螺栓孔实现密封连接，防护等级可以满足户外露天使用的防雨防尘要求，机舱尾部没有额外设计独立的尾舵结构，是因为这款机型适配的是固定朝向的安装场景，针对常年主导风向稳定的区域使用，

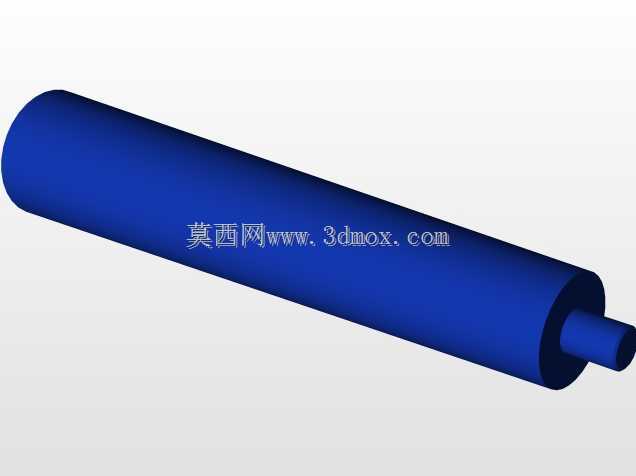

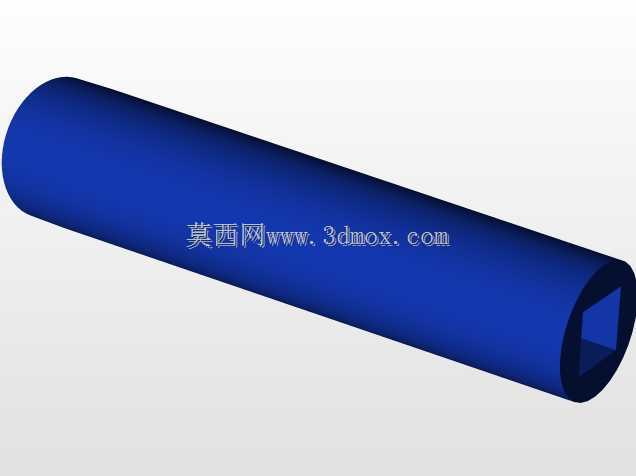

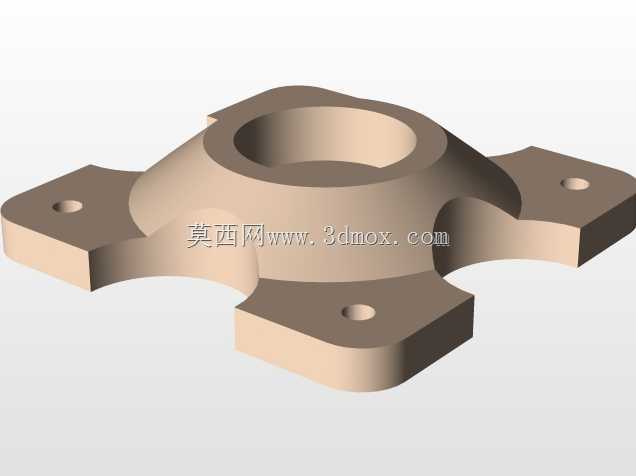

　　省去对风机构后可以进一步压缩整机重量与制造成本，如果需要适配风向多变的场景，也可以在机舱尾部预留的安装位加装尾舵组件，不需要改动主体结构。支撑整机的蓝色塔架采用等直径圆管结构，相比桁架式塔架，圆管塔架的风阻更小，外观更简洁，加工时只需要选用标准规格的无缝钢管裁切焊接即可，不需要复杂的型材拼接工序，塔架上下两端都做了法兰连接结构，上端和机舱底部的安装座对接，下端和底部的安装法兰底座连接。底部的法兰底座采用方形四孔安装设计，四个安装孔沿底座中心对称分布，孔位适配常规的膨胀螺栓规格，可以直接固定在混凝土基础、钢结构平台或者路灯杆顶部的安装板上，底座和塔架的连接位置做了锥形加强筋过渡，能够承受叶片转动时传递的交变弯矩，

　　避免塔架根部出现应力集中导致的疲劳断裂问题。从安装边界来看，整机的径向最大尺寸由叶片长度决定，安装时需要保证叶片旋转平面周边没有遮挡物，预留出至少1.2倍叶片长度的安全净空，避免叶片转动时触碰周边障碍物，塔架的高度可以根据实际使用场景调整，只要保证叶片最低点距离地面或者安装基面的高度大于安全距离，避免人员误触或者被地面杂物干扰即可。在设计细节上，所有外露的结构件都做了圆弧过渡处理，没有尖锐的棱角，一方面是减少结构应力集中点，提升部件的疲劳寿命，另一方面也能降低安装运维过程中磕碰划伤的风险。整机的装配逻辑采用模块化设计，叶片、轮毂、机舱、塔架、底座都可以独立加工后现场组装，不需要大型吊装设备，两个人配合就能完成整机的安装固定，非常适合交通不便的偏远区域使用。从功能实现逻辑上，风能作用在叶片上产生气动转矩，通过轮毂传递到机舱内部的增速机构，将叶片的低转速大转矩输入转换为高转速低转矩输出，带动发电机产生电能，再通过配套的整流稳压设备给蓄电池充电或者直接给低压用电设备供电，整套结构没有复杂的电控元件，纯机械结构的可靠性更高，在低温、高海拔、强风沙这类恶劣环境下的适应能力更强，不需要频繁的日常维护，只需要定期检查紧固件的松紧度、转动部位的润滑情况就能长期稳定运行。
