带maxm机翼结构的高效风力涡轮装置

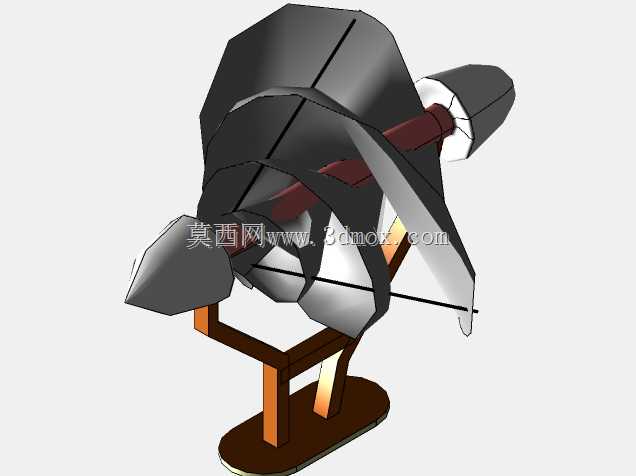

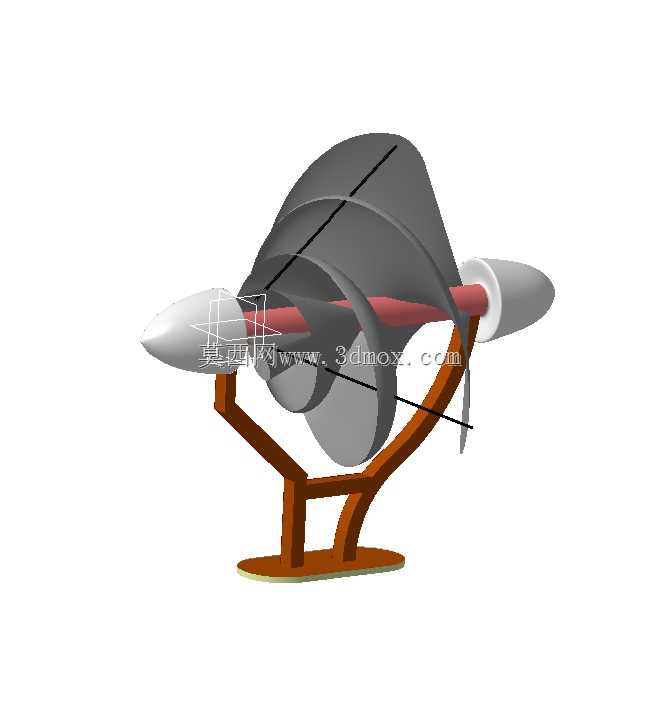

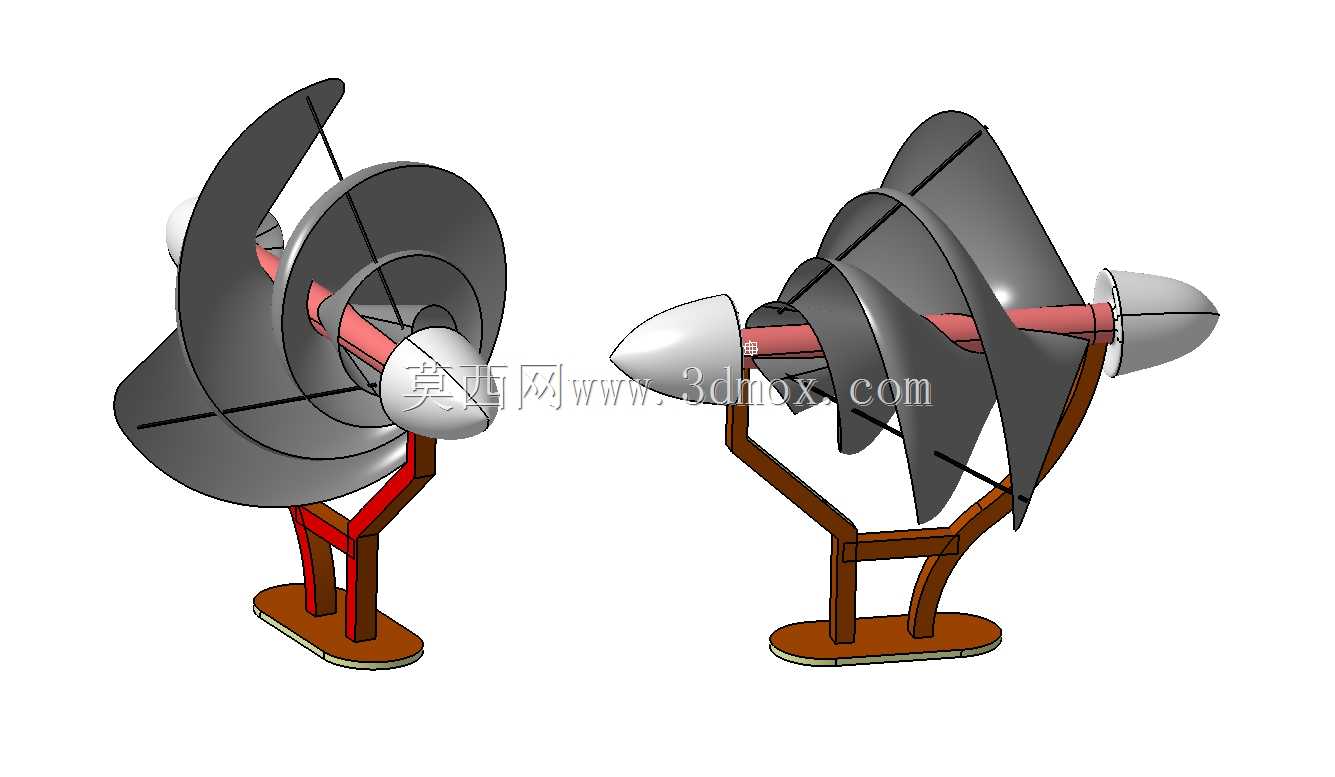

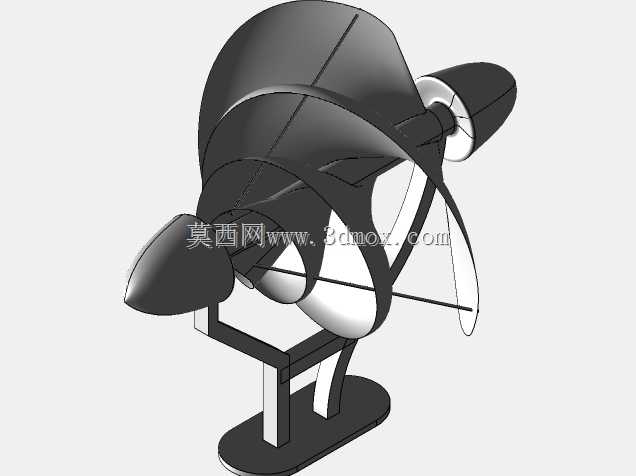

　　在分布式风能采集场景中，这类带特殊机翼构型的涡轮装置，主要适配低风速区域的离网供电需求，比如偏远山区的监测站点供电、沿海渔排的辅助电源、城市建筑楼顶的小型分布式发电单元，不像传统水平轴风机对风速阈值要求高，也不会因为风向频繁变化需要复杂的偏航机构调整朝向。从结构功能来看，该涡轮采用了非对称的曲面机翼叶片设计，和常规三叶片水平轴风机的翼型逻辑不同，叶片沿着中心轴呈螺旋状排布，不管哪个方向来的气流，都能至少有一组叶片处于受力做功的区间，不会出现传统风机在紊流风场里的启动死区，哪怕是每秒2.5米左右的微风，也能带动转子开始转动输出扭矩。

　　设计思路上，整个转子的叶片曲面做了连续的变曲率过渡，从叶根位置到叶尖位置的翼型弦长逐步收窄，同时扭转角沿着轴向连续变化，目的是让不同半径位置的叶片线速度匹配气流速度的时候，都能保持最优的攻角区间，避免叶尖位置出现气流分离导致的效率损失，也能降低叶根位置的结构应力集中，不需要额外做太厚的加强筋就能满足强度要求。两端的整流头采用了椭球流线型构型，能够打散迎面来的气流，让气流更平顺地进入叶片做功区间，减少中心轴位置的湍流涡旋带来的能量损耗，同时也能避免雨水、沙尘直接冲击叶片根部的连接位置，降低长期户外使用的腐蚀风险。

　　支撑结构采用了一体化的弯折支架设计，支架底部是带安装孔的平板底座，安装的时候可以直接通过膨胀螺栓固定在混凝土基础或者钢结构平台上，不需要额外做复杂的塔架转接，整体的安装边界控制得比较紧凑，整套装置的径向最大尺寸不超过1.2米，轴向总长度控制在0.8米左右，哪怕是空间狭小的安装位置，比如路灯杆顶部、监控杆侧面，都能找到合适的固定点位，不会因为尺寸过大出现安装干涉。支架和转子中心轴的连接位置做了内嵌的轴承座安装位，轴承选用深沟球轴承搭配接触式密封圈，既能承受转子转动时候的径向载荷，也能阻挡户外的粉尘、水汽进入轴承内部，延长维护周期，正常户外使用情况下，两年左右做一次润滑脂补充就能维持正常运转。

　　和传统的小型垂直轴风机相比，这种带maxm机翼结构的涡轮，在相同扫风面积下的风能利用系数要高出15%左右，因为叶片的螺旋排布方式让气流在穿过叶片区间的时候，会沿着曲面产生连续的推力，而不是像垂直轴风机那样只有半圈叶片在做功，同时转动过程中的气动噪音更低，因为叶片和气流的接触是连续顺滑的，不会出现传统叶片切割气流产生的周期性脉冲噪音，适合在居民区附近的分布式场景使用，不会产生噪音扰民的问题。转子的叶片和中心轴之间采用了卡槽加紧固件的连接方式，不需要做复杂的焊接工序，后期如果单个叶片出现外力损坏，比如被高空坠物砸伤，可以单独拆卸更换对应的叶片，不需要整套转子报废，降低后期的维护成本。中心轴采用空心轴设计，内部可以穿设发电模块的线缆，避免线缆外露在户外环境中出现老化破损，也能让整体外观更整洁，没有多余的明线结构。在实际选型适配的时候，这类涡轮可以搭配不同功率的永磁发电机，根据安装区域的年平均风速数据，匹配对应的绕组参数，年平均风速3米每秒的区域，可以搭配300W的永磁发电机，满足小型监测设备、照明负载的日常供电需求，如果是风速更高的沿海区域，可以更换500W的发电机模块，不需要改动涡轮的主体结构，适配灵活性比较强。
