800W轴向磁通无制动轮毂风力发电机组结构

　　在分布式离网风电供电场景中，小功率直驱式风力发电机组的核心结构可靠性，直接决定了偏远牧区、海岛基站、野外监测点位的供电稳定性，本次拆解呈现的800W级轴向磁通结构机组，正是针对低风速区域运维条件受限的工况设计的核心传动发电单元。不同于传统径向磁通机组将发电机布置在机舱尾部、通过增速齿轮箱传递扭矩的布局，该结构采用无制动轮毂集成设计，将盘式发电机的定转子直接嵌套在轮毂安装法兰内侧，省去了齿轮箱、联轴器等中间传动环节，从根源上降低了传动链的故障点，适配年平均风速3-6m/s的低风速区域使用，这类区域往往交通不便，后期运维人员抵达难度大，减少易损件数量能大幅降低全生命周期的运维成本。

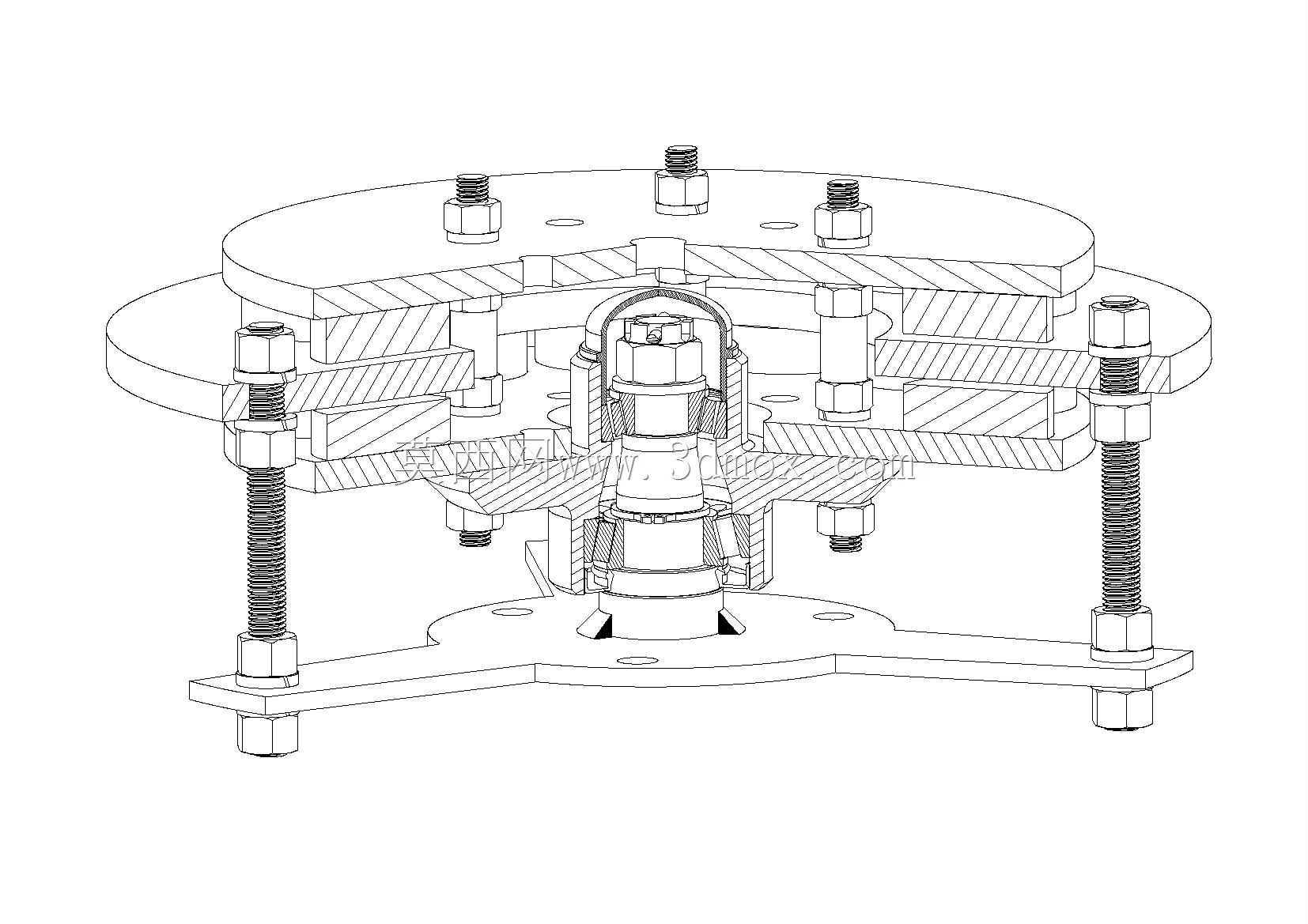

　　从结构布局来看，该机组的安装基准为底部的三耳式安装支架，三个安装脚呈120°圆周均布，每个安装脚预留了穿装膨胀螺栓或U型抱箍的长圆孔，适配塔筒顶部的法兰盘安装，安装时可通过长圆孔微调周向位置，补偿塔筒焊接法兰的孔位偏差，安装边界上，支架底部到上层定转子压盖的总高度控制在220mm以内，最大外圆直径不超过380mm，整体重量控制在18kg以内，单人即可完成塔顶的安装作业，不需要额外的吊装辅助设备，适配10-15米高度的小型独立塔筒。核心的发电单元采用双定子夹单转子的轴向磁通结构，转子盘直接通过中心轴与轮毂连接，风叶带动轮毂转动时，转子盘上的永磁体在两侧定子的绕组间隙中切割磁感线，相比同功率径向磁通电机，轴向结构的轴向尺寸更短，转动惯量更低，在风速波动较大的工况下，叶轮转速跟随风速变化的响应速度更快，能有效捕获低风速段的风能。

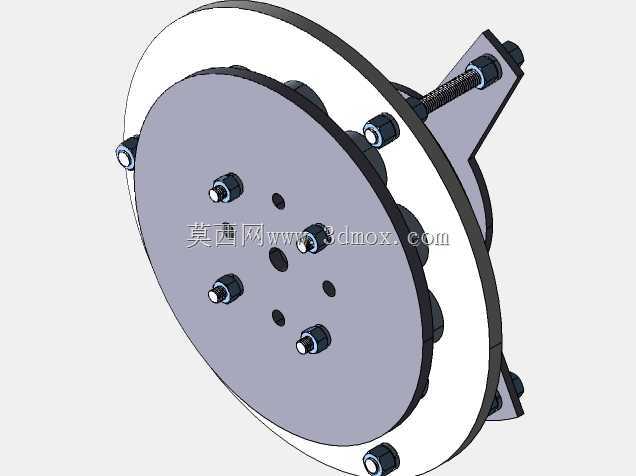

　　连接结构上，上下两层定子压盖通过六根圆周均布的加长螺栓实现锁紧，螺栓两端采用双螺母防松结构，适配野外高空的强振动工况，避免长期运行出现螺栓松动导致的定转子剐蹭问题，每根螺栓上都套装了等高套筒，用来精确控制两侧定子与转子盘之间的气隙长度，气隙公差控制在0.2mm以内，既保证磁通量的有效利用，又避免加工或安装误差导致的转动摩擦。中心轴位置采用双轴承支撑结构，上下两个深沟球轴承分别承受径向载荷与轴向的风推力，轴承位置设置了防尘密封结构，阻挡野外环境中的沙尘、雨水进入轴承滚道，延长轴承的免维护周期。不同于常规机组配置的机械制动结构，该设计采用无制动轮毂方案，配合后端控制器的电磁制动功能实现超速保护，省去了机械刹车的刹车片、刹车盘、复位弹簧等易损件，避免了低温环境下刹车冻结、刹车片磨损导致的制动失效问题，更适配温差大、冬季低温的野外场景。

　　在实际应用中，该结构可直接适配直径2.2-2.8米的三叶片尼龙风轮，轮毂上的风叶安装孔位符合小型风机的通用安装尺寸，可直接替换同功率等级的传统径向磁通机组核心部件，不需要重新设计风轮与塔筒的匹配参数。从设计逻辑上，整个结构优先考虑了加工与装配的工艺性，所有零部件均采用常规的车削、冲压、线切割工艺即可加工，不需要特殊的定制工装，定子绕组的嵌线作业可在平面状态下完成，相比径向电机的嵌线难度大幅降低，适合小批量的生产加工。结构的散热设计依托上下两层金属压盖的自然风冷，转子转动时带动的气流可直接吹过压盖表面带走绕组热量，不需要额外设置散热风扇，进一步简化了结构。在安装维护层面，拆解时仅需要松开六根周边的拉紧螺栓，即可分离上下定子与转子，不需要拆卸中心轮毂与风轮的连接，后期更换绕组或永磁体时可在塔顶直接作业，不需要将整个机组吊至地面，大幅降低了后期的维护难度。针对沿海高盐雾的应用场景，所有外露的金属结构件都可通过镀锌、喷塑的表面处理提升防腐蚀能力，螺栓采用不锈钢材质，可适应海边高湿度、高盐雾的腐蚀环境，保障海岛、沿海滩涂等场景的长期可靠运行。
