4.5吨农用液压自卸牵引拖斗结构

　　这类4.5吨级农用自卸拖斗，是丘陵、平原规模化种植场景里衔接拖拉机动力的核心运输配套装备，主要适配35-60马力段轮式拖拉机的后牵引输出，承担田间到仓储点的粮食转运、粪肥还田运输、农资配送、土石方短途转运等作业，在地块分散、道路条件有限的乡村作业环境里，比通用货运车辆的通过性、适配性更强，不会出现重载下陷车、转弯半径过大无法进入田埂支路的问题。

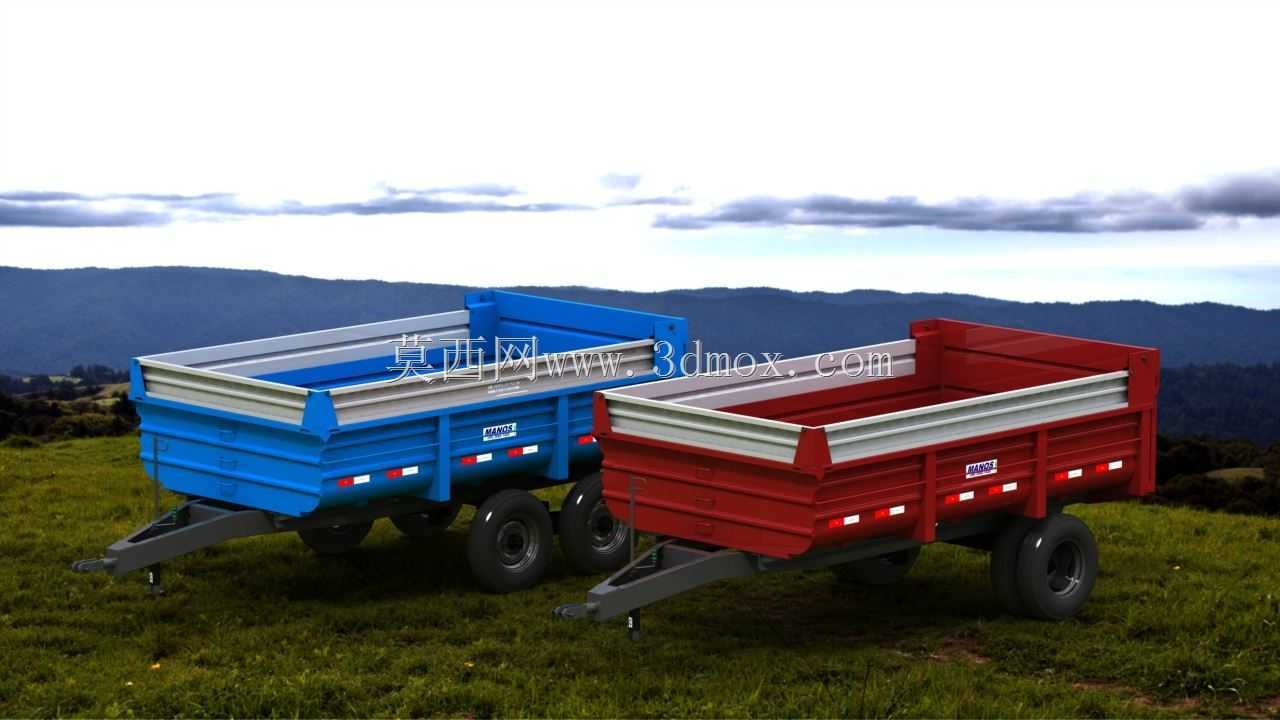

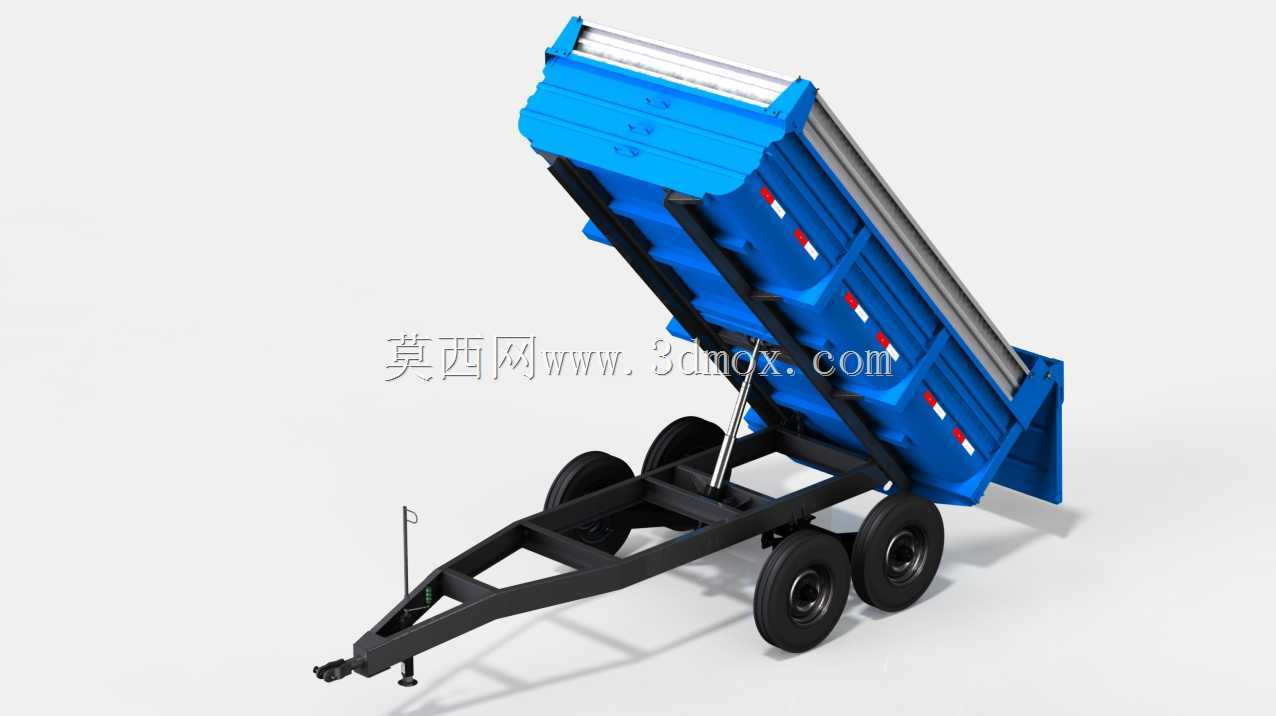

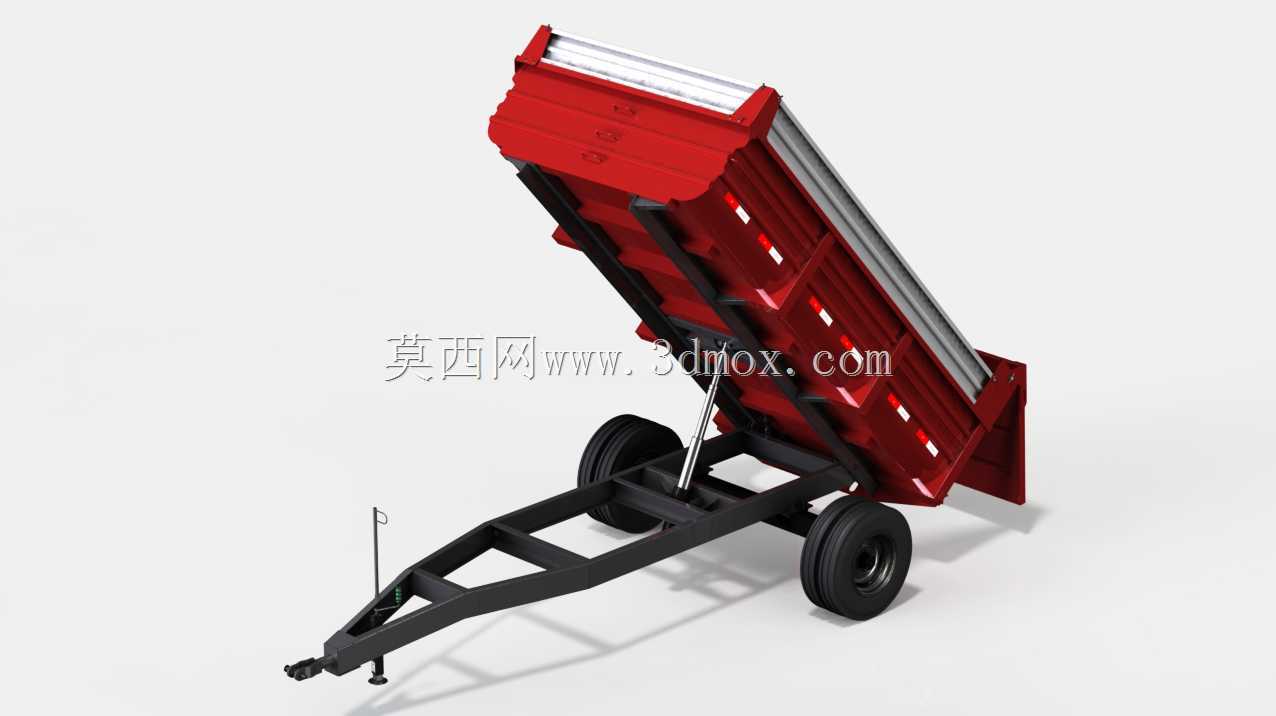

　　从结构设计逻辑来看，整个拖斗采用非承载式框架结构，主纵梁选用矩形冷弯空心型钢焊接成型，横梁采用等间距槽钢结构布置，间距控制在400mm以内，保证重载下货厢底板不会出现局部塌陷变形；牵引架采用铰接式结构，牵引环尺寸匹配国标拖拉机后牵引销规格，牵引架与主车架的连接位置设置缓冲橡胶垫，抵消田间颠簸路面的纵向冲击，避免起步、制动时的刚性撞击损伤车架焊缝。货厢部分采用边板分段铰接设计，两侧边板可单独向下翻开，也可通过锁扣固定与后挡板形成封闭装载空间，倾卸机构采用单缸前置液压顶结构，液压油缸的上支点布置在货厢前部横梁中点，下支点固定在主车架的加强安装座上，倾卸角度最大可达48度，依靠重力即可实现散装物料的完全卸净，不需要人工额外清理厢内残留，倾卸过程中货厢绕后部的铰接翻转轴转动，转轴位置设置耐磨铜套，减少长期使用的磨损量，延长铰接部位的维护周期。

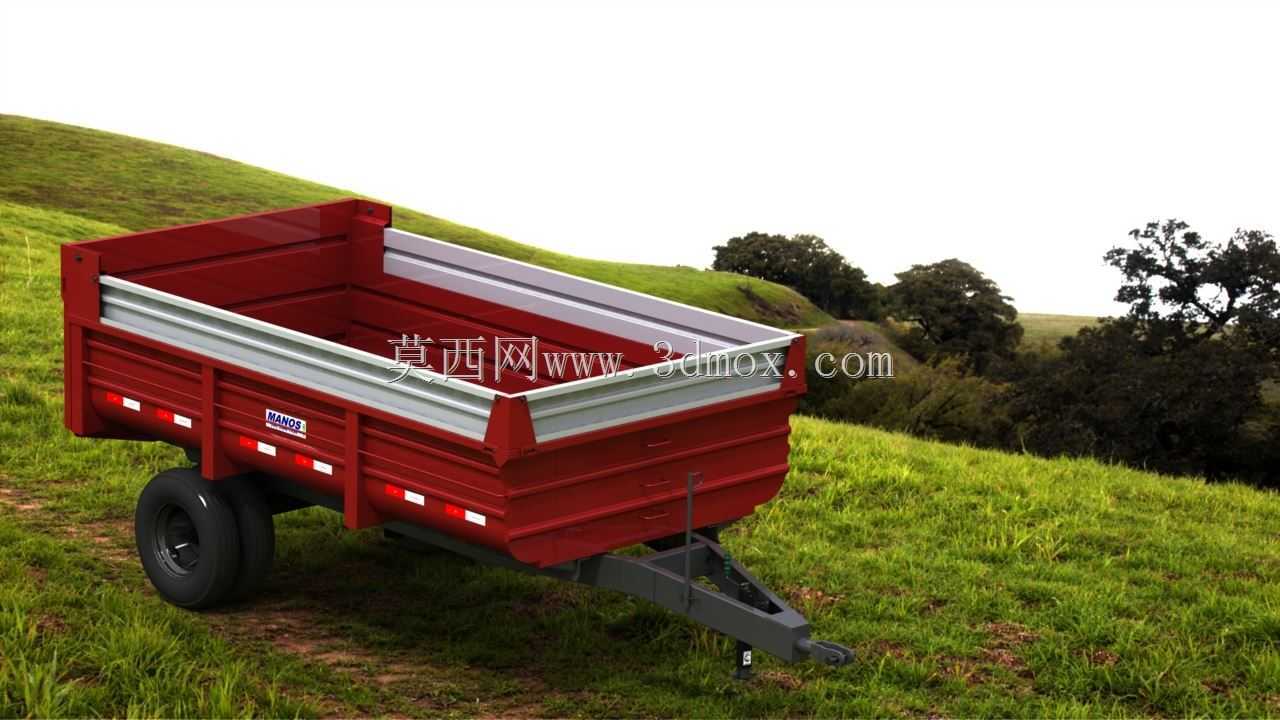

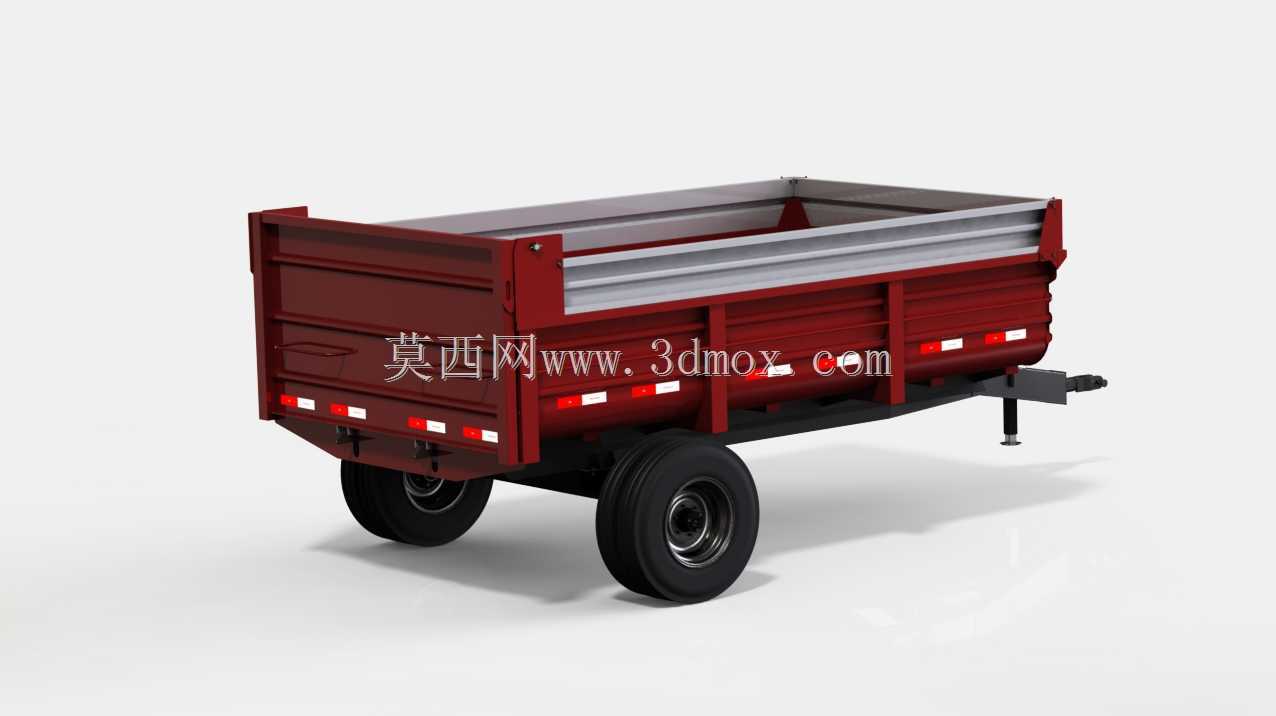

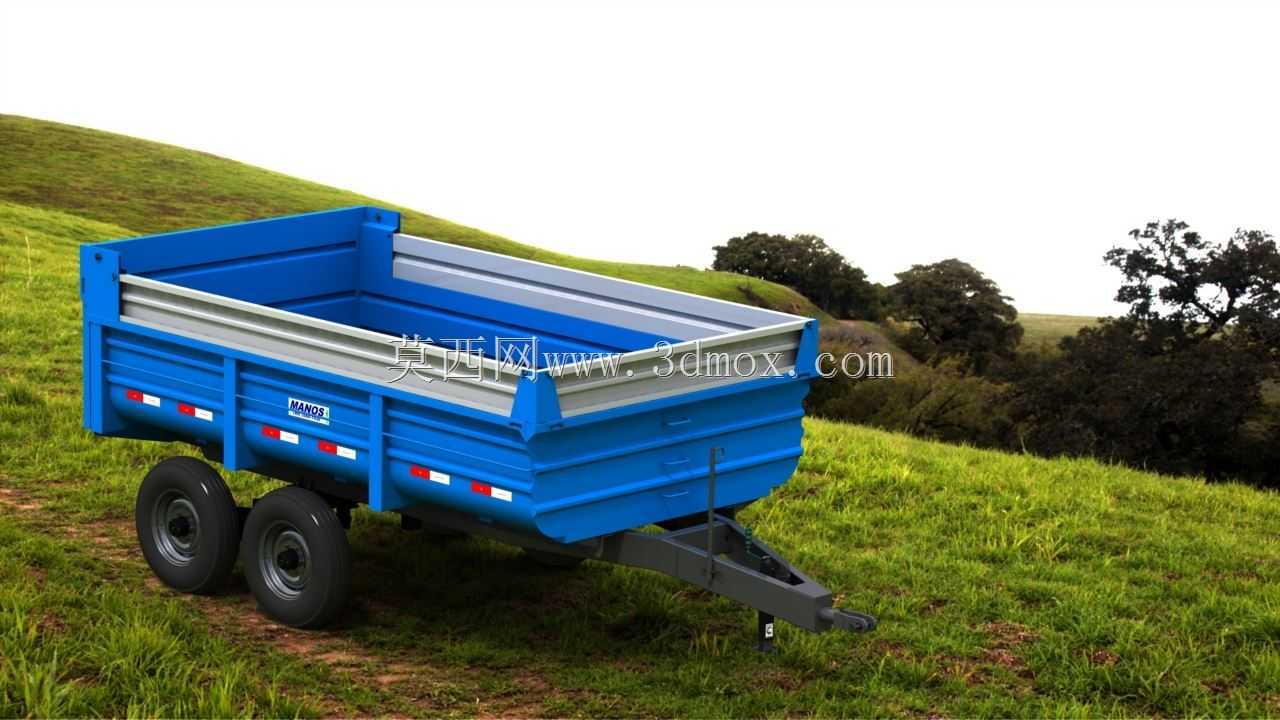

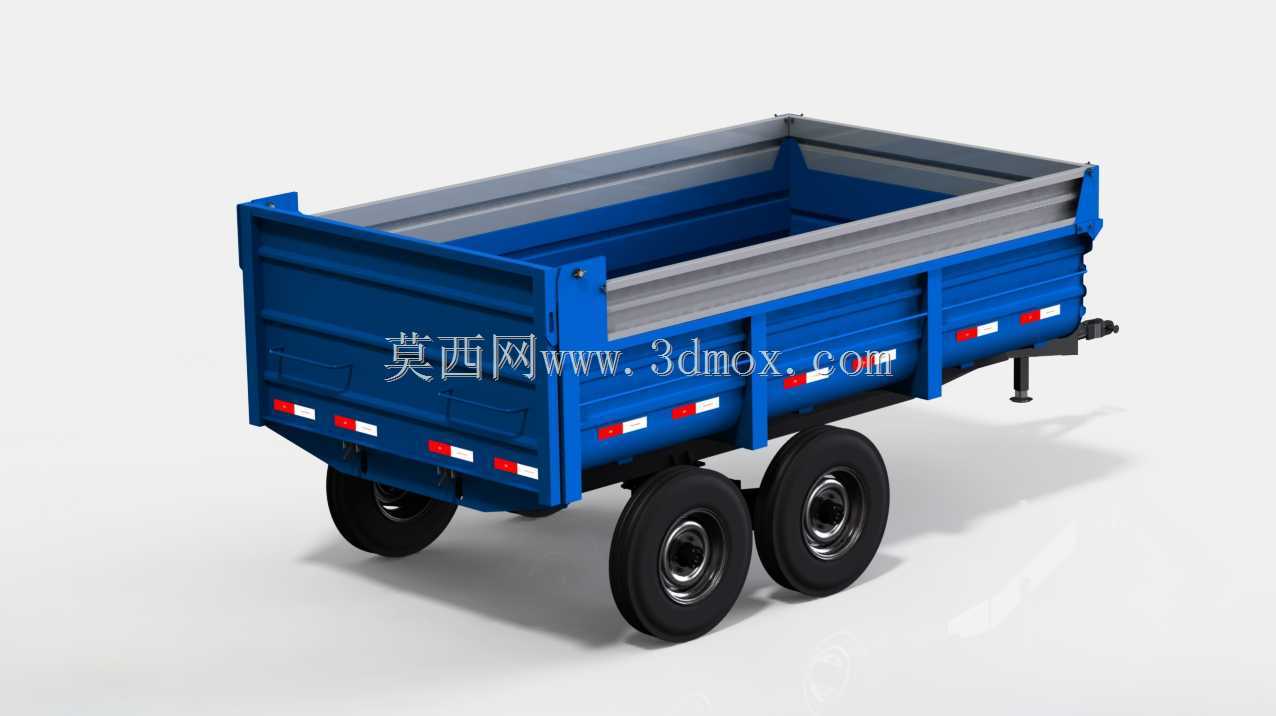

　　行走系统部分，双胎配置的版本采用双排后轮布置，单胎版本采用单排大直径农用轮胎，轮胎花纹选用深人字花纹，适配泥泞、松软的田间路面，轮距匹配常见拖拉机的后轮轮距参数，保证行驶过程中不会出现轮迹错位增加行驶阻力的问题；制动系统采用气刹或者油刹结构，与拖拉机的制动输出联动，保证重载下坡时的制动安全性，驻车制动采用机械棘轮结构，停放在坡地时不会出现溜车风险。货厢的外形尺寸控制在长度3.8米、宽度2米、栏板高度0.6米的区间，整体宽度不超过配套拖拉机的外廓宽度，保证在2.5米宽度的乡村硬化道路上可以正常会车，牵引架长度设置为1.2米，保证拖拉机全角度转弯时，拖斗前部不会与拖拉机后轮发生干涉，最小转弯半径可控制在5米以内，适配狭窄田块的转向需求。

　　细节设计上，货厢边板外侧设置反光标识安装位，符合农用机具道路行驶的安全标识要求，边板锁扣采用快拆式弹簧锁结构，不需要额外工具即可快速开启、锁止边板，液压管路采用高压钢丝编织胶管，布置位置避开牵引架的转动干涉区域，管路外侧设置防护套，避免田间枝条、碎石刮蹭损伤油管；车架后部设置可折叠的登车梯，方便人员攀爬查看货厢装载情况，主车架的牵引部位设置安全链挂点，行驶时将安全链与拖拉机后部挂点连接，作为牵引销失效后的二次防护，避免拖斗脱钩引发安全事故。

　　在实际建模过程中，需要重点验证几个关键边界：一是液压油缸全行程伸出时，货厢的最大倾卸角度下，货厢前部不会与车架、牵引架发生结构碰撞，油缸的安装角度保证推力始终沿合理方向传递，不会出现油缸偏载弯曲的问题；二是满载4.5吨均匀载荷工况下，主纵梁的最大挠度控制在跨度的1/1000以内，避免长期重载出现车架永久变形；三是牵引架在起步冲击、制动冲击的工况下，焊缝位置的应力集中区域需要做加强筋处理，避免焊缝开裂；四是轮胎与轮眉、车架的间隙在满载压缩状态下保留足够余量，不会出现颠簸路面轮胎摩擦车架的问题。这类拖斗的设计不需要追求过高的加工精度，所有焊接结构都要兼顾乡村维修站点的加工能力，易损件比如锁扣、铜套、轮胎都选用通用农用配件规格，降低后期使用的维护成本，同时结构上尽可能减少不必要的复杂曲面，降低生产制造的下料、焊接难度，适配县域级小型农机加工厂的生产工艺条件。
