手动螺旋起重支撑装置结构设计

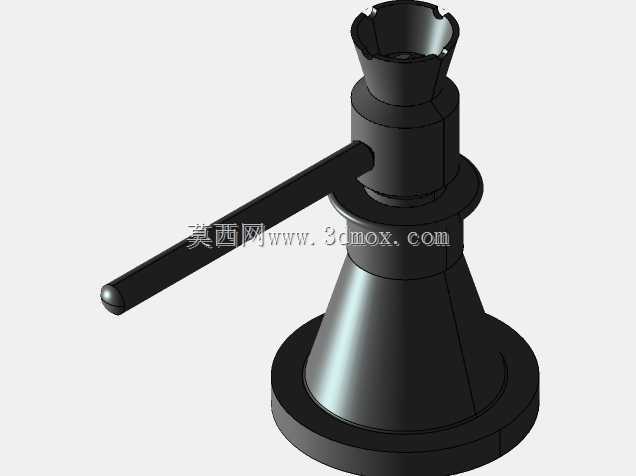

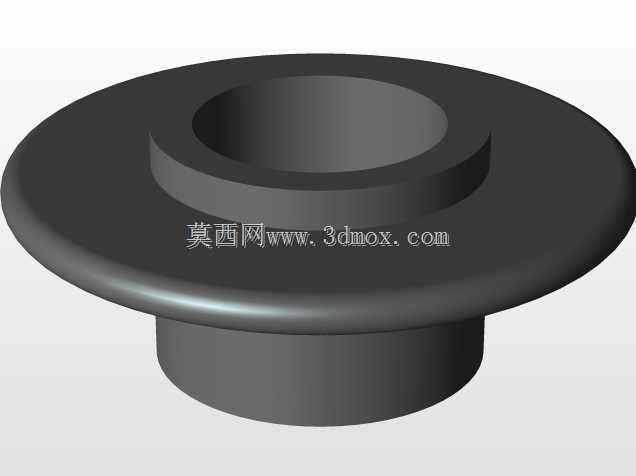

　　在设备检修、小型构件安装、车辆应急维保这类无外接动力源的作业场景里，手动螺旋顶升装置是现场作业人员最常取用的承重支撑工具，不同于液压类顶升设备存在密封件老化泄漏、长期承重泄压沉降的问题，纯机械螺旋副传动的结构可以在无额外锁止附件的前提下，长时间保持顶升高度稳定，不会因为负载持续作用出现高度回落，这也是这类结构在固定工位长期承重支撑场景中始终保有应用占比的核心原因。这套螺旋顶升装置的整体结构采用锥台形底座加直立套筒的布局，底座下表面为全平面接触设计，接触面积根据额定承重载荷做匹配计算，确保在常规混凝土地面、钢制工装平台表面放置时，单位面积压强不会超出接触面的承载阈值，避免作业过程中底座下陷或侧滑；锥台形的底座外壁从下往上逐步收窄，

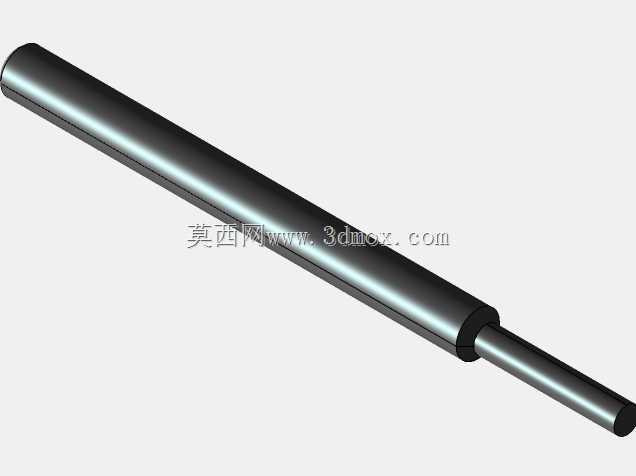

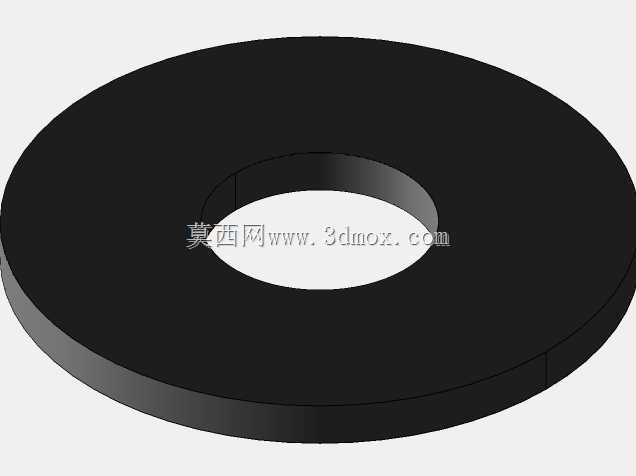

　　既可以在铸造或机加工环节减少材料用量，也能降低整体重心高度，提升带载状态下的抗倾覆能力，底座上端和直立套筒采用同轴一体式连接，套筒内壁加工有和顶升螺杆匹配的内螺纹，作为螺旋传动的固定螺母副，螺纹牙型选用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙侧角更小，传动效率更高，同时牙根强度更好，能承受更大的轴向承重载荷，螺纹配合长度经过校核，确保全行程范围内螺纹啮合圈数满足承重时的剪切强度要求，不会出现滑牙失效。操作杆采用横向穿装在顶升螺杆顶部的通孔结构，不需要额外的快装或锁止结构，使用时直接穿入即可通过杠杆力带动螺杆旋转，作业人员施加在操作杆末端的力经过螺旋副的力矩放大，转化为顶升方向的轴向推力，操作杆的长度根据额定顶升力做匹配，

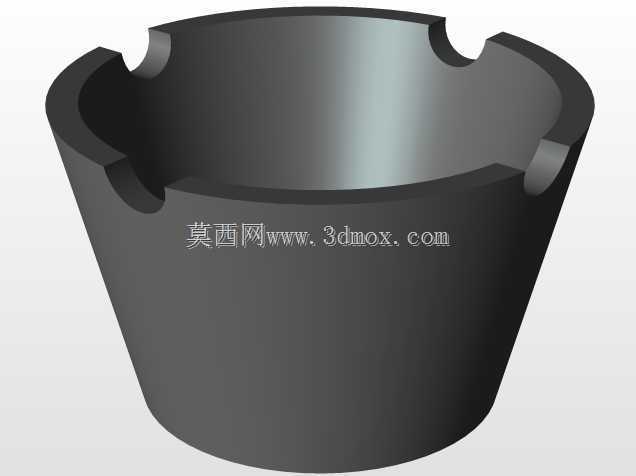

　　保证单人手臂施力即可达到额定承重顶升要求，闲置时可以将操作杆抽出单独存放，减少整体存储占用空间。顶部承托头采用带缺口的碗形结构，内壁做微弧面处理，接触被支撑构件的下表面时，可以自适应一定角度的接触面倾斜，避免局部点接触造成应力集中刮伤构件表面，边缘的缺口设计可以避让构件表面的凸起筋条、安装螺栓等结构，保证承托面和构件实现稳定贴合，不会出现顶升过程中构件滑脱的问题。整套结构的运动部件只有顶升螺杆和操作杆两个活动件，没有易损的密封件、弹性件，日常维护只需要定期在螺纹副表面涂抹润滑脂降低传动磨损即可，能适应多粉尘、高低温等相对恶劣的作业环境，不会因为环境温度变化出现传动卡滞。设计过程中首先根据额定承重载荷计算螺杆的核心直径，

　　确保螺杆在最大伸出长度下的压杆稳定系数满足安全规范要求，不会出现受压弯曲失稳；其次核算套筒内螺纹的啮合长度，保证每一圈螺纹承受的轴向载荷在材料许用应力范围内；底座的直径尺寸按照最大顶升高度下的抗倾覆系数计算，确保顶升点出现小幅水平偏移时，整体结构不会发生侧翻；操作杆的穿装孔位置设置在螺杆顶部，距离承托头下端面预留足够的安全距离，避免顶升到位后操作杆旋转时和套筒上端面发生干涉。整套装置的所有部件均采用常规金属切削加工即可完成生产，不需要特殊的加工工艺，零部件通用性强，后期维修更换配件成本极低，适合作为车间维保、户外应急作业的常备承重工具，在固定工位的工装高度调整、重型构件装配时的位置微调场景中，也可以作为辅助支撑部件搭配其他工装使用，安装时只需要保证底座放置平面平整坚实，承托头和被支撑构件表面贴合到位即可投入使用，不需要额外的固定安装工序，转场移动时单人即可搬运转移，适配多场景的灵活作业需求。
