滑板车维护用剪式抬升支撑装置结构

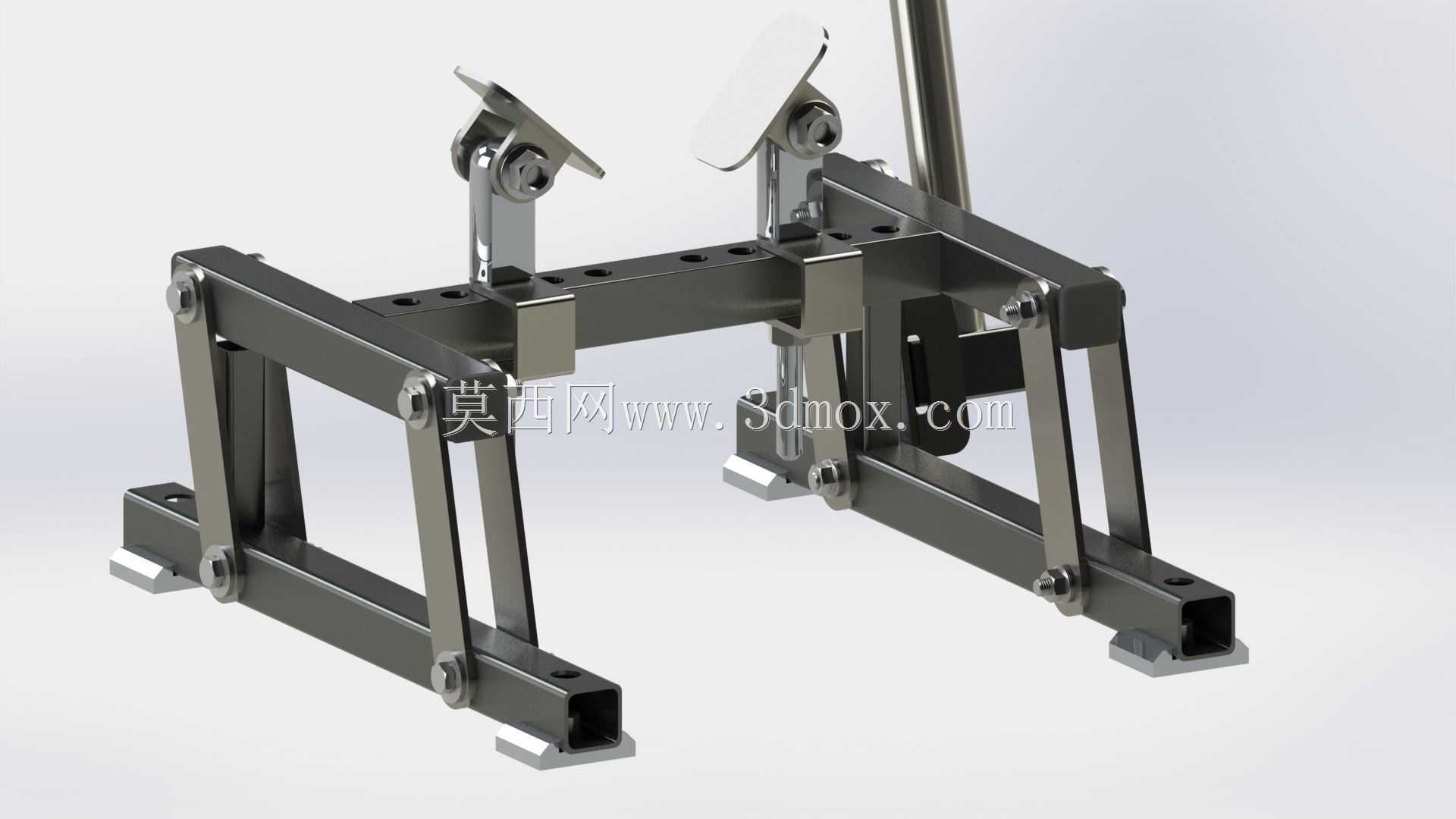

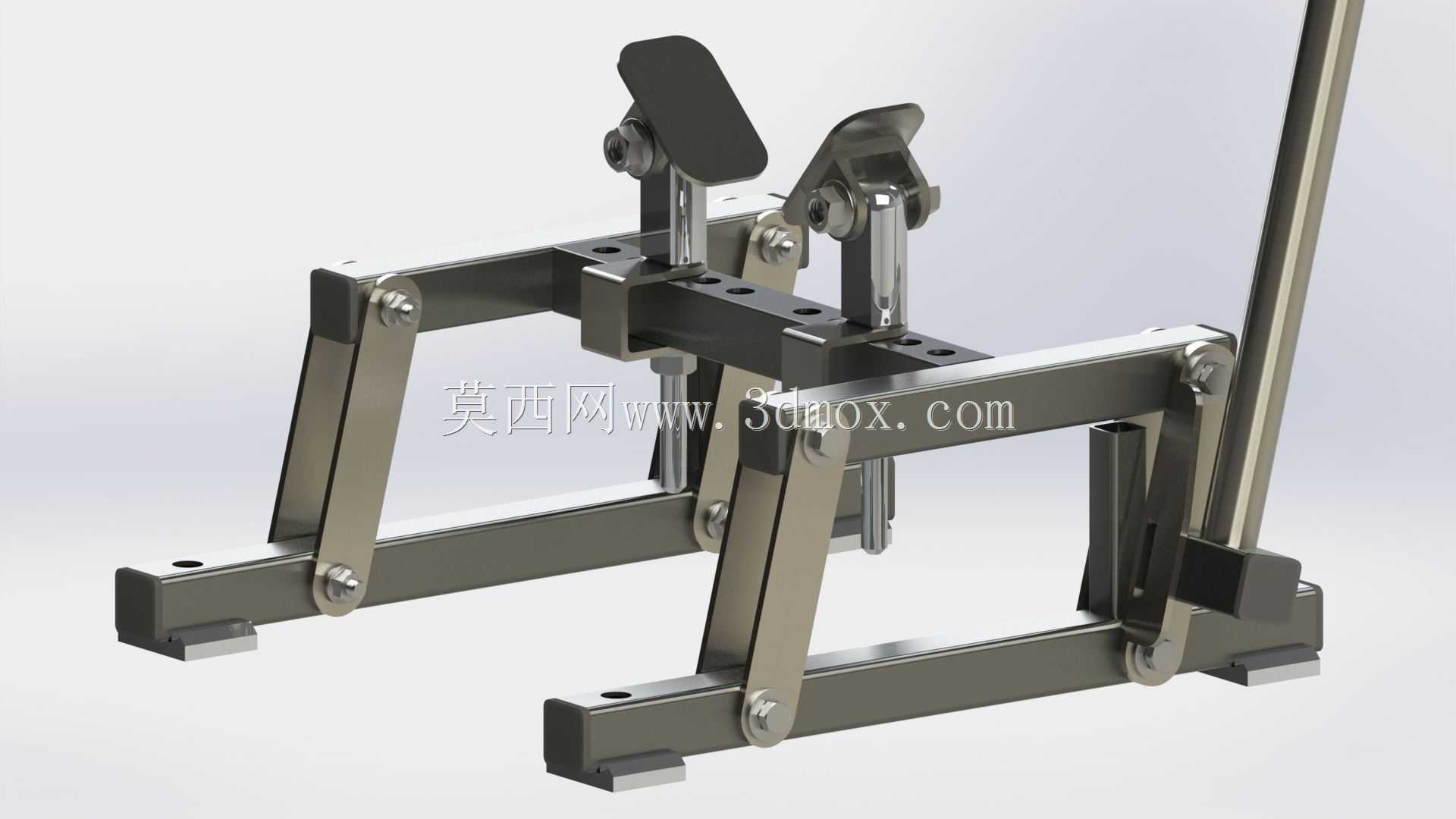

　　日常两轮电动滑板车的维保作业中，轮胎更换、制动系统调校、底部紧固件复检这类操作，往往需要将车体抬离地面一定高度，若直接采用硬物垫撑，很容易刮伤车架漆面，甚至因支撑不稳导致车体侧翻，损伤车把、踏板等外露部件，这类小型便携抬升工装就是针对这类场景开发的专用支撑结构。整套装置采用对称剪式连杆布局，左右两侧的连杆组通过中部铰接销轴形成可折叠的平行四边形机构，底部设置两条平行的支撑底梁，底梁下表面做了平面铣平处理，放置在平整地面时可获得足够的接触面积，避免作业过程中装置出现滑移、侧倾；底梁上预留了多组等距安装孔位，可根据不同型号滑板车的底部轮距调整支撑跨度，适配轮距在200mm到350mm区间内的多数主流民用电动滑板车、

　　小型折叠滑板车的抬升需求。顶部的支撑接触端设置了两块带防滑缓冲垫的压块，压块表面贴合滑板车底部车架的横梁轮廓，接触位置避开电池仓、控制器走线等核心部件的安装区域，抬升时不会挤压内部线束或壳体，缓冲垫采用耐磨橡胶材质，既可以增大接触摩擦力防止车体滑落，也能避免金属支撑件直接接触车架造成漆面磨损、压痕。驱动部分采用手动螺旋进给结构，通过转动端部的操作手柄带动丝杆转动，驱动两组剪式连杆同步展开，实现平稳抬升，相比液压驱动结构，这种纯机械螺旋驱动的方式不存在泄压回落风险，支撑状态下的自锁性能可靠，即使长时间保持抬升状态也不会出现缓慢下沉的问题，作业安全性更有保障；丝杆的导程经过匹配设计，单圈转动对应的抬升行程控制在2mm左右，

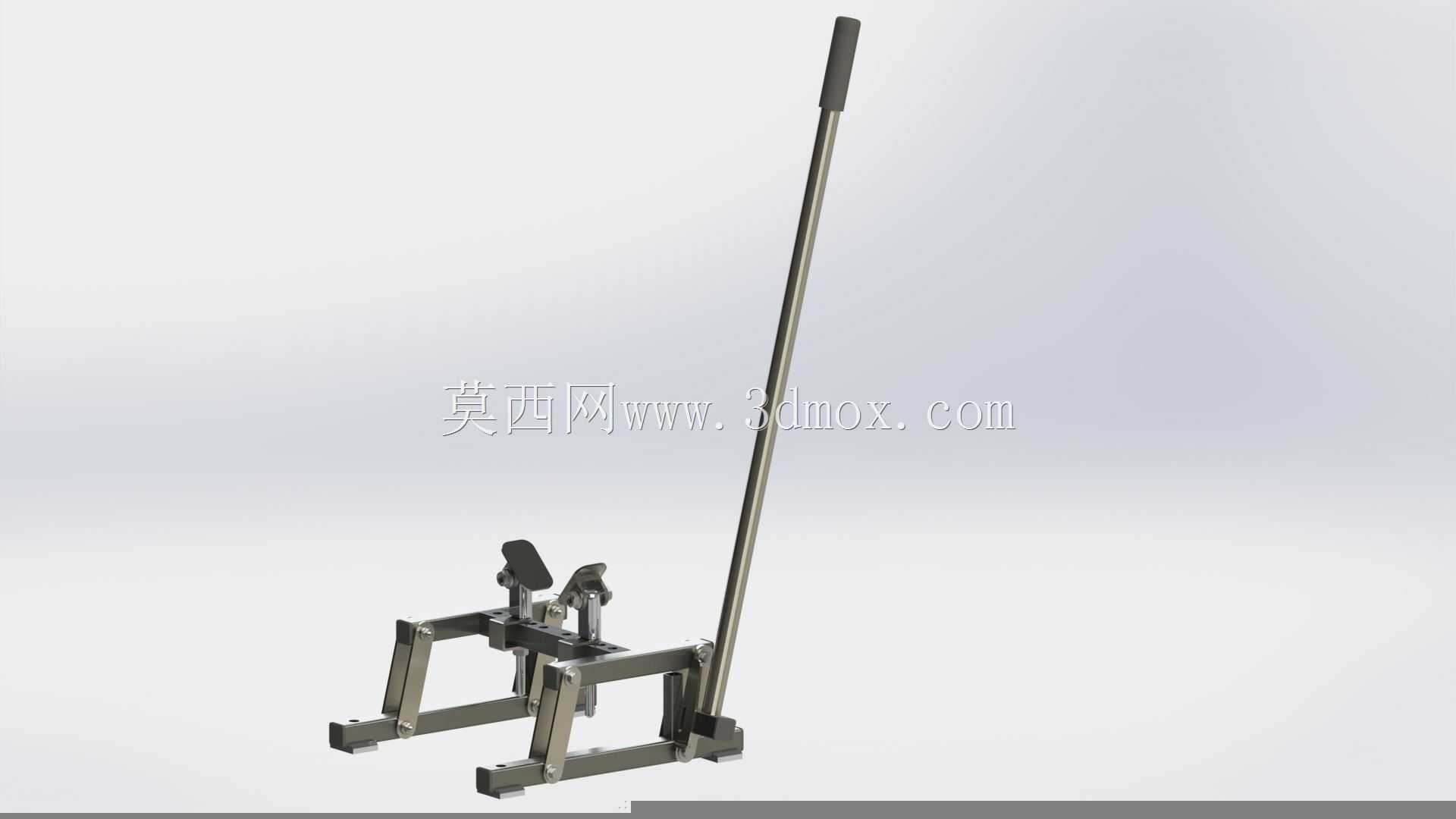

　　操作人员可以精准控制抬升高度，最高抬升行程可达180mm，足够满足轮胎拆卸、制动间隙调整这类常规维保操作的空间需求，最低折叠高度仅为45mm，不用时可以折叠收纳在工具包内，便携性较强，适合上门维保、户外应急维修这类场景使用。整套结构的铰接销轴均采用带防松卡簧的台阶销轴，连杆铰接位置的配合间隙控制在0.1mm以内，反复伸缩过程中不会出现明显的晃动虚位，长期使用后铰接位置的磨损量极小，无需频繁更换销轴衬套；所有金属结构件均采用高强度铝合金型材加工而成，在保证整体结构强度的前提下控制了整体自重，整套装置总重量控制在2.3kg左右，单人即可轻松搬运转移。设计过程中优先考虑了操作的便捷性，操作人员无需额外辅助工具，

　　仅需将折叠状态的装置放置在滑板车底部居中位置，转动驱动手柄即可完成抬升，整个抬升过程仅需15秒左右即可达到作业所需高度，降下时反向转动手柄即可平稳回落，不会出现突然下坠的冲击。结构的受力路径经过优化，抬升额定载荷120kg的状态下，连杆的最大应力集中在中部铰接孔位置，应力值远低于材料的屈服强度，安全系数达到3.2以上，即使承载超出额定载荷20%的重量，结构也不会出现塑性变形，可靠性足以覆盖日常滑板车维保的所有载荷场景。装置的操作手柄做了加长设计，抬升过程中操作人员的施力力臂更长，最大操作力不超过15N，即使是力量较小的操作人员也可以轻松完成抬升操作，手柄端部套有防滑塑胶套，手部出汗或者戴劳保手套操作时也不会出现打滑问题。考虑到维保作业中可能存在的油污、灰尘附着问题，所有外露金属表面都做了硬质阳极氧化处理，耐油污、耐腐蚀，日常使用后仅需用抹布擦拭即可清理干净，不会因为油污附着导致连杆铰接位置卡滞；丝杆表面做了镀硬铬处理，耐磨性能优异，长期使用也不会出现螺纹磨损导致的传动卡顿，日常仅需定期在丝杆表面涂抹少量润滑脂即可保持顺畅的传动手感。
