汽修安全支撑用重型保安支架结构设计

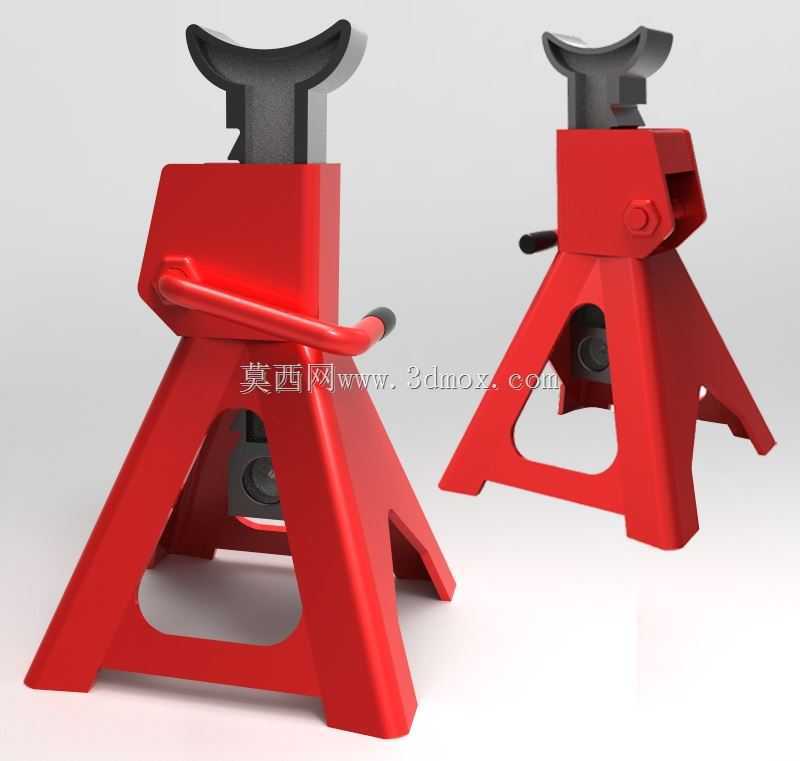

　　在商用车维保、乘用车底盘检修、小型工程机械现场维修场景中，这类三角结构的安全支撑装置是举升作业后必不可少的安全承载部件，区别于液压千斤顶仅负责动态举升的功能，该类支架承担举升后的长期静态承重，避免液压系统泄压、千斤顶滑脱引发的作业安全事故。从结构设计逻辑来看，整体采用A字型三角承力框架，这种结构的优势在于将顶部承载的垂直载荷通过两侧斜向支腿均匀分散到地面接触端，支腿上开设的三角形镂空并非单纯减重设计，而是在保证截面抗弯模量的前提下，降低支架整体自重，同时避免冲压焊接过程中板材应力集中引发的结构变形，镂空边缘预留的圆弧过渡也能减少长期承重后的应力开裂风险。顶部的鞍型承托槽采用圆弧内凹设计，槽面做了防滑齿面处理，能够适配车辆底盘的边梁、

　　下摆臂固定点等不同形态的被支撑部位，防止支撑过程中部件滑移，承托槽与下方主体框架采用销轴连接，可根据支撑角度做小范围自适应偏转，保证承托面与被支撑部件完全贴合，避免点接触引发的局部压溃。侧面设置的调节锁止机构采用齿条式卡位设计，配合插拔式锁销实现多档位高度调节，调节档位的齿槽做了45度倒角处理，锁销插入后可同时承受垂直方向的剪切力与水平方向的窜动力，不会因为车辆轻微晃动出现锁销脱开的问题，调节手柄外包防滑绝缘套，作业人员戴劳保手套也可快速操作调整高度。支腿底部采用外翻式平底设计，增大与地面的接触面积，在硬化铺装的维修车间地面使用时可降低对地压强，避免地面被压出凹痕，若在非硬化的户外场地使用，可在支腿底部垫入硬木垫板进一步分散载荷，

　　支腿外翻角度经过反复校核，当支架承受额定载荷时，整体重心始终落在三个支腿构成的支撑面中心位置，即使受到侧向15度以内的水平推力也不会发生倾翻。从安装边界来看，该类支架的最低支撑高度适配车辆底盘最低离地间隙要求，最高支撑高度匹配常见家用轿车、轻型货车举升后的底盘作业高度，收纳时可将调节杆降到最低位置，多个支架可嵌套堆放，减少维修工位的储物空间占用。实际作业过程中，这类支架通常与液压千斤顶配对使用，千斤顶将车辆举升到目标高度后，将支架调整到对应高度锁止，放置在车辆指定的承重支撑点位置，缓慢泄压让千斤顶卸载，确认支架完全承托车辆重量且无晃动后，作业人员方可进入车底开展检修作业，严禁仅依靠千斤顶承载就进入车底作业。结构细节上，

　　主体框架采用厚钢板冲压后焊接成型，所有焊缝都做了满焊处理，焊后进行抛丸去应力处理，避免长期承重后焊缝开裂，表面喷涂的红色耐磨涂层不仅起到防锈作用，也能在维修车间复杂的环境中起到高可见度警示作用，提醒周边人员注意支撑点位，避免误碰支架引发危险。承托部位的金属件做了淬火处理，提升表面硬度，避免长期使用后被底盘部件压出凹痕影响支撑精度，锁止销采用高强度合金钢加工，经过热处理提升抗剪切强度，配合锁止销尾部的防脱环，避免作业过程中锁销受震动脱落。不同于普通的立式支撑装置，这种三角支架的结构冗余度设计充分考虑了维修场景的复杂工况，即使单一支腿出现轻微变形，剩余结构仍能保持短时间的承载能力，给作业人员留出撤离时间，是汽修维保场景中核心的安全防护类工装部件。
