福特车型配套发动机活塞三维结构设计

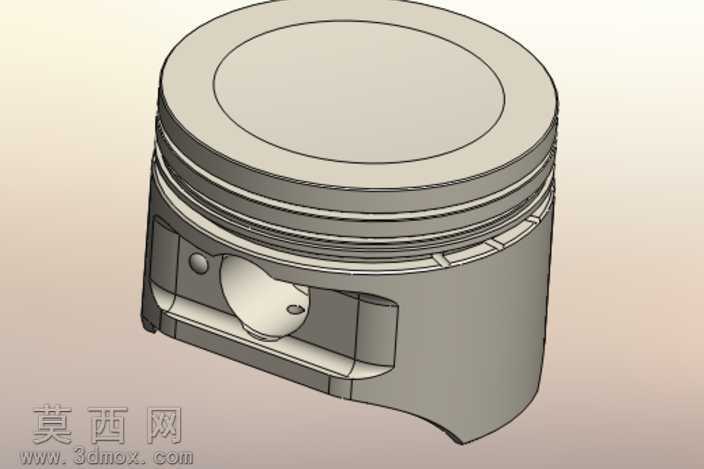

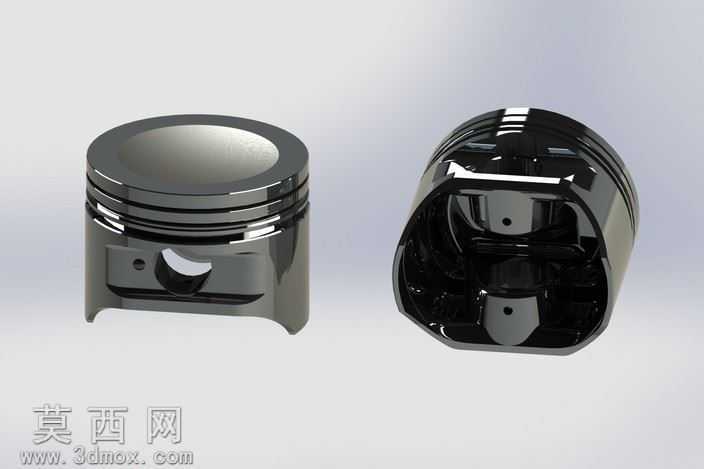

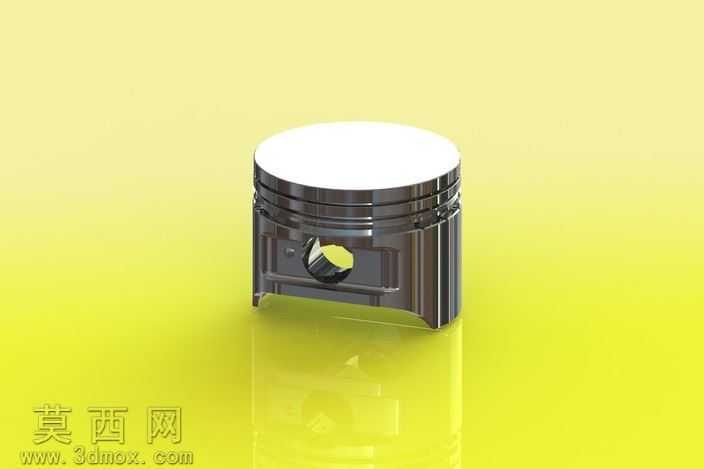

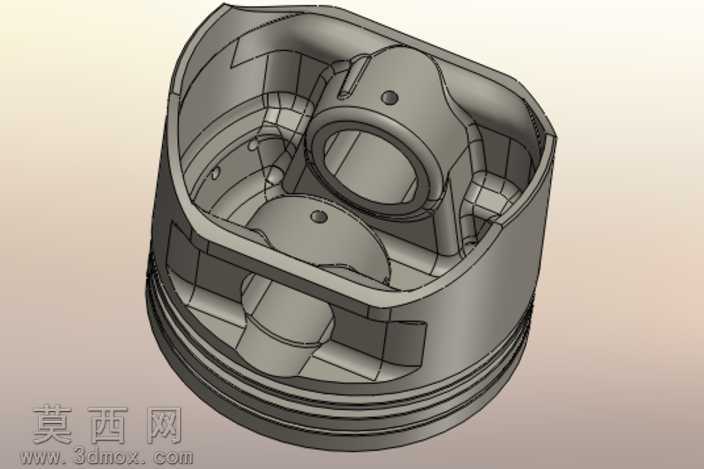

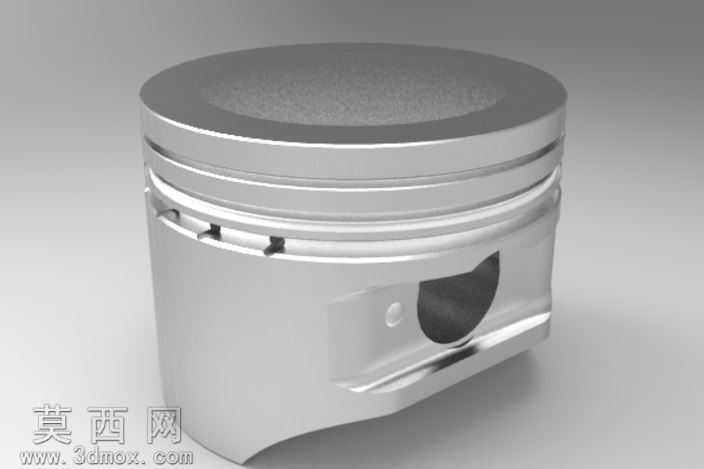

本模型为福特车型配套的发动机活塞三维实体模型，建模过程严格参照车用汽油机活塞的实际工程尺寸与结构规范完成。建模初期先梳理活塞的功能逻辑：作为发动机燃烧室的核心往复构件，需要承受燃气爆发压力、传递动力至连杆，同时配合活塞环完成气缸密封、导热功能，因此建模时优先确定活塞的整体轮廓参数，以回转体基础特征构建活塞顶部、头部、裙部的主体形态。顶部采用适配福特发动机燃烧室的平顶设计，建模时精准控制顶部平面的平面度参数，边缘做微小倒角处理避免应力集中，同时预留出与气门避让的凹坑结构，保证发动机运行行程中活塞与气门不会发生运动干涉。活塞头部即环带部分，依次构建三道环槽结构，分别对应两道气环与一道油环的安装位置，环槽的宽度、深度、槽岸高度均按照车用活塞的标准公差范围设定，油环槽内额外加工出回油孔结构，模拟实际活塞刮除缸壁多余机油后回流的通道，每处环槽的棱边都做了微小的圆角处理，避免安装活塞环时出现锐边割伤环体的问题。活塞销座部分采用对称式加强结构设计，建模时在销座与活塞头部、裙部的衔接位置做了渐变式的加厚过渡，模拟实际铸件的加强筋结构，分散活塞销传递的交变冲击力，销孔内部做了高精度的同轴度约束，同时在销孔两端加工出卡环槽，用于安装活塞销卡环限制销的轴向窜动。裙部设计为适配福特气缸的椭圆变截面形态，建模时考虑活塞工作时的热膨胀变形，裙部预留出合理的膨胀间隙，裙部表面做了光滑过渡处理，减少与气缸壁的摩擦阻力，销座下方的裙部位置做了局部减薄设计，在保证结构强度的前提下降低活塞整体的往复运动质量。材质渲染阶段，活塞主体采用铸铝合金的哑光金属材质，还原铝合金活塞轻量化、导热性好的材质特性，表面做细微的铸造纹理处理，避免过于光滑的塑料感，活塞环槽位置做稍深的金属质感区分，模拟环槽长期工作的轻微磨损质感，活塞销孔内部做稍亮的金属光泽表现，模拟销孔精加工后的表面状态。整体模型装配逻辑清晰，各部分结构的尺寸比例完全符合车用活塞的工程设计要求，无多余的冗余特征，也没有遗漏核心功能结构，可用于发动机结构教学、零部件装配演示、相关改装设计的参考使用，模型的结构细节完整还原了量产活塞的设计要点，从顶部的燃烧室配合面到裙部的导向面，每一处结构都对应实际的功能需求，没有为了外观效果添加不符合工程逻辑的装饰性结构。
