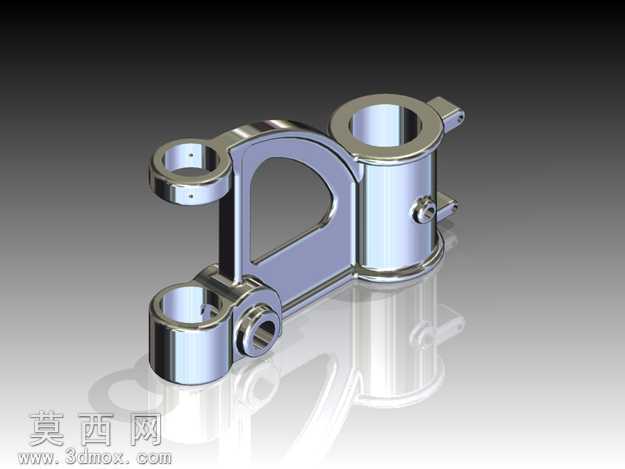

本作品为小钻床配套的支撑支架三维建模作品,建模过程中首先梳理钻床支架的核心功能需求:作为小钻床的承载支撑构件,需要同时满足钻床主轴套筒安装、进给导向、机身连接固定的多重功能,因此建模阶段优先完成整体基准框架的搭建,以三个同轴度要求较高的套筒安装位为核心定位基准,依次构建连接臂、弧形减重结构、侧边固定凸台等特征。建模过程中对各安装孔位的位置公差、配合面的平面度进行了参数化约束,确保后续导出的工程图可直接用于加工参考。材质渲染阶段采用抛光金属材质模拟实际加工后的钢制支架效果,通过环境反射、高光参数的调整,还原金属机加工零件的表面质感,对套筒内壁、连接臂过渡圆角等细节位置做了细分曲面处理,避免渲染时出现棱角生硬、曲面断层的问题。结构设计上,支架主体采用一体化连接臂结构,在连接臂中部设计弧形镂空减重区域,在保证整体结构刚性、降低加工过程中形变概率的同时,有效减少零件整体重量,降低材料成本;三个套筒结构分别对应钻床主轴安装位、底部支撑固定位、侧边辅助导向位,各套筒外侧均设计有径向锁紧螺丝孔位,可实现对应轴类部件的锁紧固定,防止钻床作业过程中出现部件移位、晃动的问题;侧边延伸的小型凸台结构用于安装钻床的行程限位挡块,可辅助实现钻削深度的精准控制。设计过程中充分考虑小钻床的实际作业场景,对支架的受力路径做了模拟优化,将钻削作业时的纵向冲击力通过连接臂均匀分散到底部两个固定点位,避免应力集中导致的支架变形,各结构转角位置均设计有R2-R5的过渡圆角,既可以减少加工过程中的应力集中问题,也能避免零件安装使用过程中尖锐边角造成的操作安全隐患。整体模型结构完整,特征清晰,各配合面的尺寸参数均参考通用小钻床的安装标准设定,可直接用于同类小型钻床的支架设计参考、教学演示或者二次优化改型。
- 全部评论(0)
- 模板大小 11.37 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2011,效果图,STEP/IGES,STL,AutoCAD2011,
- 软件分类 通用机械零部件
