外径18英寸工业传动皮带轮三维设计

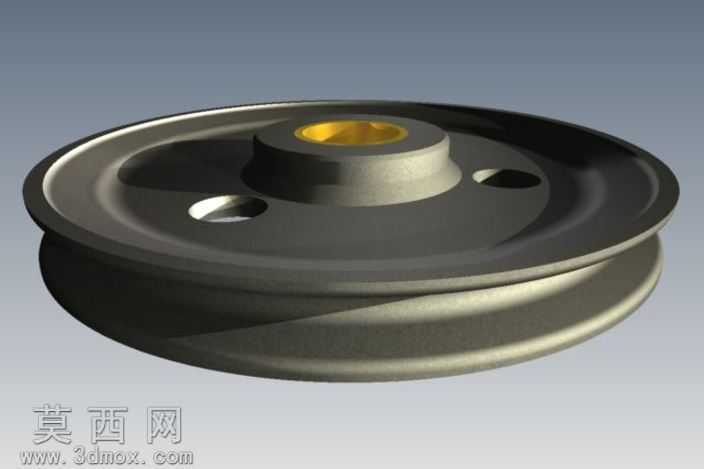

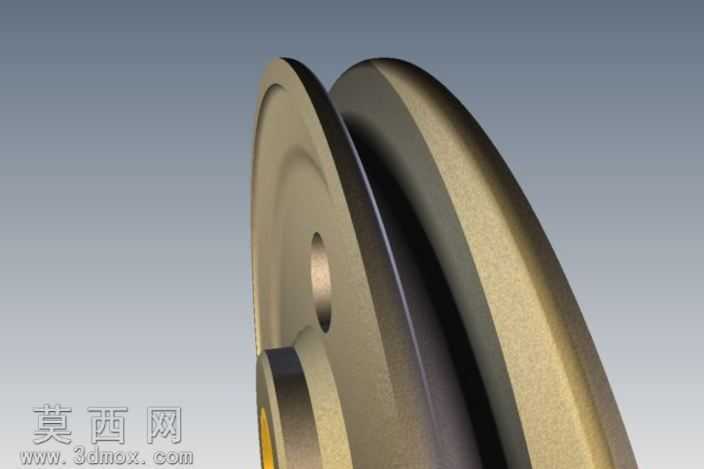

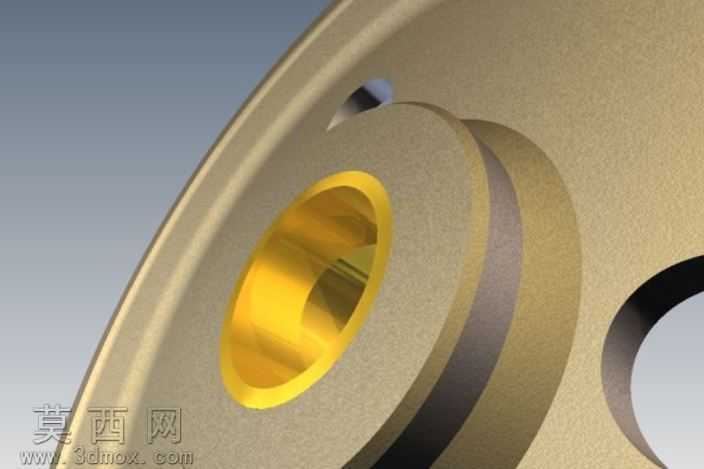

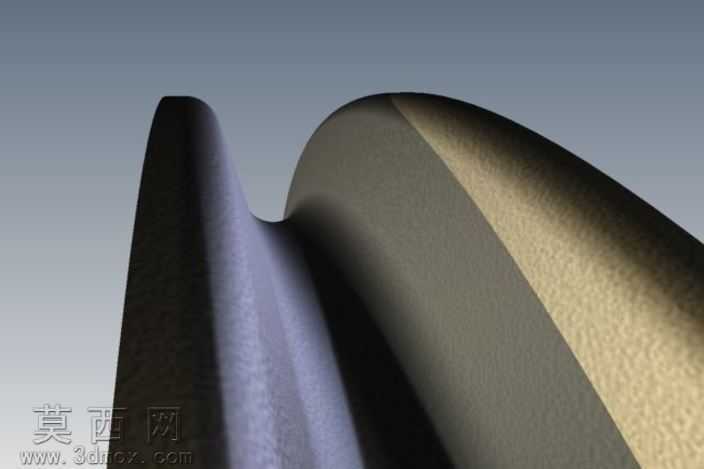

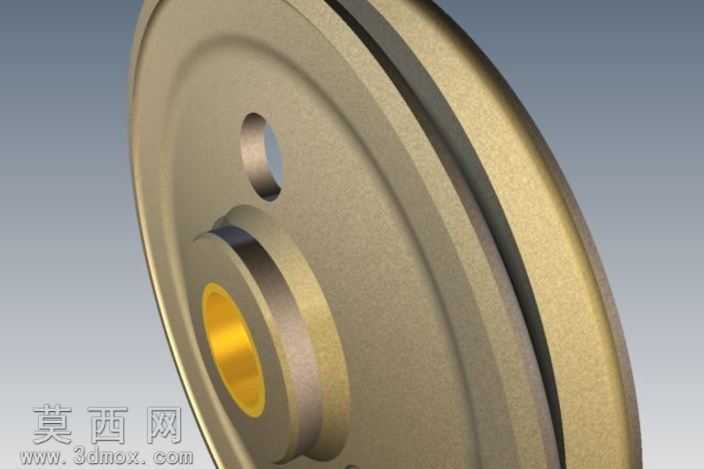

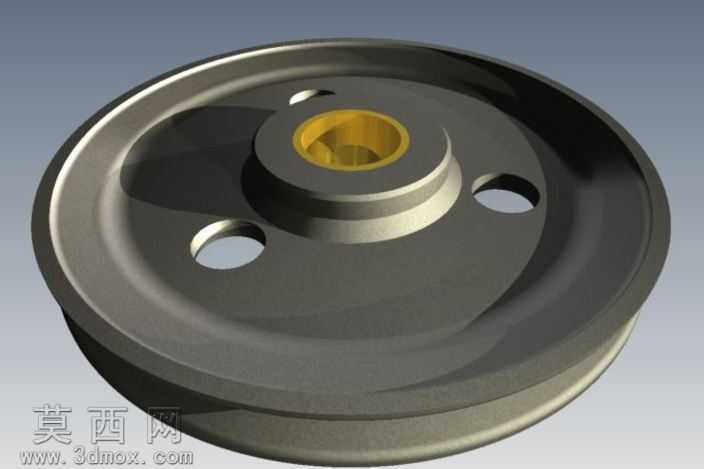

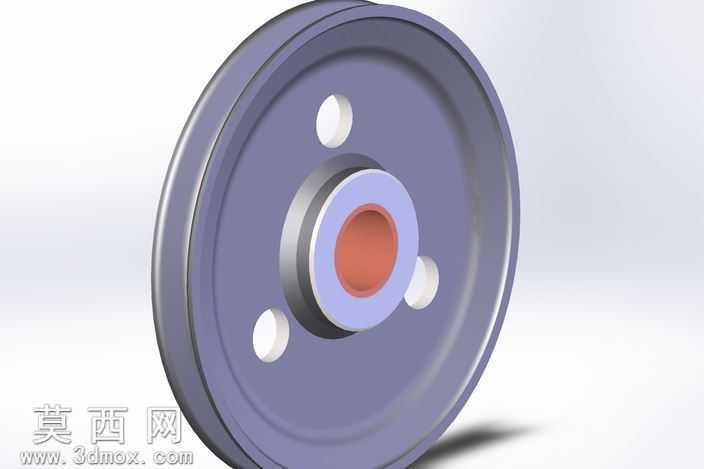

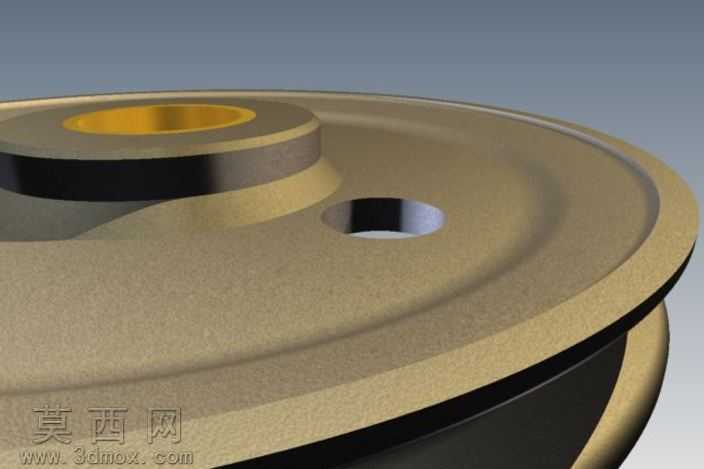

本作品为外径18英寸的工业传动皮带轮三维建模设计，建模过程严格遵循机械传动件的设计规范，依托三维建模软件完成全参数化特征构建，确保各结构尺寸符合传动场景的装配适配要求。建模阶段首先绘制带轮的径向截面草图，通过旋转凸台特征生成带轮的主体基体，精准还原带轮外缘的轮槽曲面结构，保证轮槽的弧度、深度尺寸与对应规格传动皮带的截面轮廓完全匹配，避免传动过程中出现皮带滑脱、磨损加剧的问题。主体结构完成后，对中心轴孔部位进行分层特征构建，依次设计轴孔内壁、定位衬套安装位、轴肩限位结构，中心轴孔的内径尺寸、公差预留均按照标准传动转轴的装配要求设定，衬套安装位的台阶高度、同轴度公差经过参数化约束，确保带轮安装后与转轴保持良好的同轴度，减少高速运转时的径向跳动。轮辐部位采用轻量化减重孔设计，三个均匀分布的圆形减重孔沿轮盘周向等角度排布，在保证轮盘整体结构强度、满足传动扭矩承载要求的前提下，有效降低带轮自身重量，减少转轴运转时的动平衡负载，减重孔的边缘均做圆角过渡处理，避免应力集中导致的轮盘开裂问题。材质与渲染阶段，针对带轮不同部位的实际材质属性进行区分设置：带轮主体采用铸铁材质，渲染时调整为深灰紫色哑光金属质感，还原铸铁件表面的细微磨砂纹理；中心衬套部位设置为合金钢材质，赋予银灰色亮面金属质感，体现加工后的金属光泽；轴孔内壁做氧化处理效果，呈现红棕色哑光表面，区分不同功能区域的材质差异。场景渲染时添加柔和的环境光与定向光源，在带轮下方投射自然的软阴影，突出带轮的立体结构与各部位的层次关系，清晰展现轮槽、减重孔、轴孔的结构细节。设计过程中充分考虑带轮的实际使用场景，对所有锐边部位均做倒角处理，既符合机械加工的工艺要求，也避免安装使用过程中出现锐边划伤的问题；整体结构经过干涉检查，各部位特征无重叠、无拓扑错误，可直接用于工程出图、装配模拟、3D打印样件验证等后续环节，能够适配通用机械传动系统的动力传递需求，保障传动过程的稳定性与耐用性。
